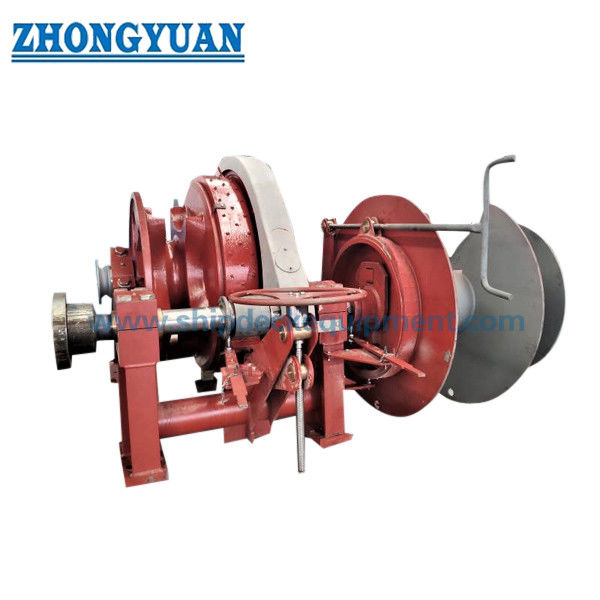

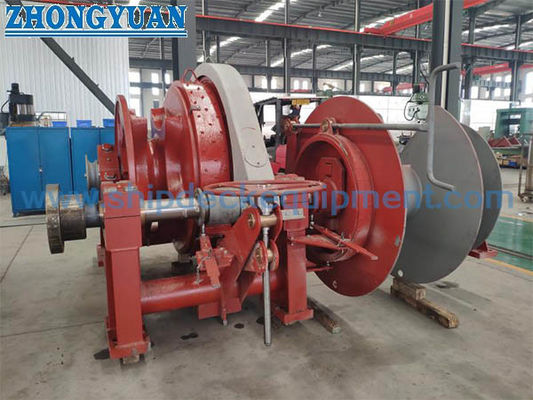

Équipement conduit électrique simple de plate-forme de bateau de treuil de guindeau de poupée de tambour simple gitan simple
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Zhongyuan |
| Certification: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numéro de modèle: | Standard et adapté aux besoins du client |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | As per quotation |
| Détails d'emballage: | Palette ou adapté aux besoins du client |
| Délai de livraison: | Selon l'offre |
| Conditions de paiement: | TTT, L/C, etc. |
| Capacité d'approvisionnement: | Satisfaites aux besoins de clients |
|
Détail Infomation |
|||
| Diamètre de chaîne d'ancre: | Φ90mm | Tension évaluée: | 384.8kN |
|---|---|---|---|
| Vitesse fonctionnante: | 9m/min | Charge de tambour: | 385kN |
| Charge de soutien: | 2629kN | Puissance de moteur: | 75/75/30 KILOWATT |
| Amarrage de la vitesse: | 9/min | Nombre de pignon d'ancre: | double gitan |
| délai d'exécution: | 120 jours | Période de garantie: | un an après la livraison |
| Couleur: | client spécifique | Alimentation d'énergie: | C.A. 110V monophasé, 220V, 240V C.A. 220V triphasé, 380V, 440V, 660V |
| Composition: | Principalement composé de base, de cadre de mur, de double pignon d'ancre, de tambour de câble de tw | Certificats de classification: | CCS, NK, la BV, ABS, DNV-GL, la LR, Kr, BKI, IRS, RS, etc. |
Description de produit
Équipement conduit électrique simple de plate-forme de bateau de treuil de guindeau de poupée de tambour simple gitan simple
Description
Le guindeau combiné électrique est un dispositif de protection principal pour les bateaux et l'équipement de génie maritime. Afin d'assurer la fiabilité élevée et la nature avancée du guindeau, la sélection du système est faite de composants de haute qualité domestiques ou internationaux de nom de marque, et le guindeau est installé sur le pont principal du bateau antérieur et sévère. Il est employé quand le bateau est utilisé pour soulever les ancres gauches et droites, des ancres de baisse, et des amarrages des côtés gauches et droits du bateau. Les guindeaux sont main d'oeuvre, électriques, hydrauliques, à moteur diesel, etc. selon la méthode d'ancrage. Selon les méthodes d'installation et de disposition, ils sont divisés en trois types : types horizontaux, verticaux, et de réunion informelle. La technologie est mise à jour, la qualité est meilleure, et le service est meilleur. Des guindeaux horizontaux sont généralement utilisés sur les bateaux commerciaux. Des guindeaux verticaux s'appellent généralement des treuils d'ancre sur les bateaux de police ou les bateaux de croisière commerciaux et officiels et les péniches avec le petit secteur de plate-forme.
Spécification technique principale :
1. Diamètre de chaîne d'ancre : Φ90mm
2. Tension évaluée : 384.8kN
3. Vitesse fonctionnante : 9m/min
4. Charge de tambour : 385kN
5. Charge de soutien : 2629kN
6. Puissance de moteur : 75/75/30 KILOWATT
7. Amarrage de la vitesse : 9/min
8. Nombre de pignon d'ancre : double gitan
9. Délai d'exécution : 120 jours
10. Période de garantie : un an après la livraison
11. Couleur : client spécifique
12. Alimentation d'énergie : C.A. 110V monophasé, 220V, 240V
C.A. 220V triphasé, 380V, 440V, 660V
13. Composition : Principalement composé de base, de cadre de mur, de double pignon d'ancre, de tambour de câble de twisted pair, de double embrayage, de double frein, de tambour de câble de twisted pair, de réducteur, de boîte de contrôle électrique, de contrôleur principal, de double porte d'ancre, de double rouleau et d'autres composants.
14. Certificats de classification : CCS, NK, la BV, ABS, DNV-GL, la LR, Kr, BKI, IRS, RS, etc.
Application :
Le produit est installé sur le pont principal du bateau officiel de police et de l'arc et la poupe du bateau. Le câble ou l'ancre est pris en naviguant, et le câble est tendu ou ancré quand le bateau est arrêté. C'est un dispositif de protection pour des bateaux.
Précautions pour l'installation et l'entretien :
1. L'utilisateur doit garder le manuel d'instruction correctement. Nous invitons sincèrement l'armateur à inspecter personnellement le processus complet et la représentation du guindeau. Après que le guindeau soit confirmé pour être qualifié, il sera emballé et embarqué.
2. L'installation du guindeau sur le bateau devrait s'assurer que l'angle d'enveloppe entre la chaîne d'ancre et le pignon est de 117-120 degrés.
3. Il devrait s'assurer que les trois yeux (cylindre à chaînes, frein à chaînes, et pignon) sont alignés en quand la chaîne d'ancre est menée.
5. Le moteur, la coque, et le personnel électrique devraient être commissionnés selon les instructions ! Le guindeau devrait pouvoir travailler sans interruption pendant 30 minutes sous la tension et la vitesse nominale évaluées, et devrait pouvoir travailler sans interruption pendant 2 minutes sous l'action d'une tension de surcharge de moins de 1,5 fois la tension évaluée ; en outre, le guindeau devrait également être équipé d'un dispositif de protection de surcharge, qui peut être tourné une fois surchargé. À la vitesse moyenne.
6. Effectuez la formation technique pour des opérateurs selon les conditions du chantier naval et de l'armateur !
7. Il devrait pouvoir tourner sans à-coup et vers l'arrière lors du fonctionnement et exiger la commutation douce et rapide.
Paramètres techniques principaux :
| Diamètre de chaîne. (millimètre) |
Fonctionnement Charge (KN) |
Fonctionnement Vitesse (m/min) |
Amarrage de la traction (KN) |
Amarrage Vitesse (m/min) |
Tambour Capacité (m) |
Moteur Puissance (kilowatt) |
| 19/20.5/22 | 15.3/17.9/20.5 | ≥12 | 20 | ≥12 | Φ15*120 | 8.5/3.5 |
| 24/26/28 | 24.5/28.7/33.3 | ≥9 | 20 | ≥12 | Φ15*120 | 8.5/3.5 |
| 30 | 38,3 | ≥9 | 30 | ≥12 | Φ18*150 | 11/11/7.5 |
| 32/34/36 | 43.5/49.1/55.1 | ≥9 | 50 | ≥12 | Φ20.5*150 | 16/16/11 |
| 38/40/42 | 61.4/68.0/75 | ≥9 | 50 | ≥12 | Φ20.5*150 | 22/22/16 |
| 44/46/48 | 82.3/89.9/97.9 | ≥9 | 75 | ≥12 | Φ26*200 | 30/30/22 |
| 50/52/54 | 106.3/114.9/123.9 | ≥9 | 75 | ≥15 | Φ26*200 | 30/30/22 |
| 56/58/60 | 133.3/143.0/153 | ≥9 | 75 | ≥15 | Φ26*200 | 45/45/30 |
| 62/64 | 163.4/174.1 | ≥9 | 100 | ≥15 | Φ30*200 | 45/45/30 |
| 66/68/70 | 185.1/196.5 | ≥9 | 150 | ≥15 | Φ32.5*200 | 60/60/45 |
Dessin d'équipement conduit électrique simple de plate-forme de bateau de treuil de guindeau de poupée de tambour simple gitan simple
