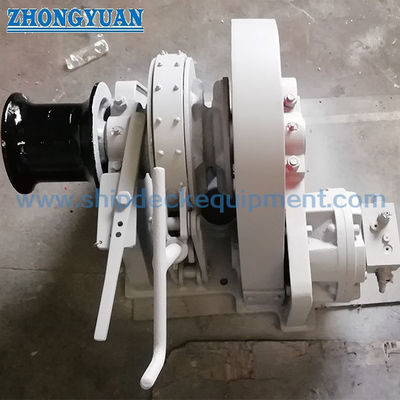

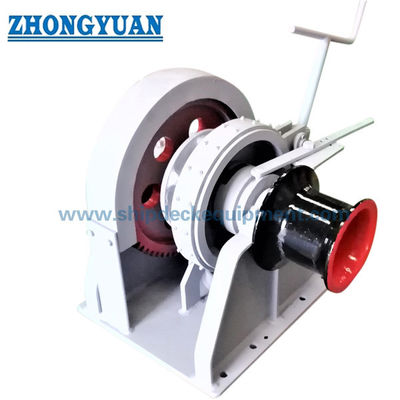

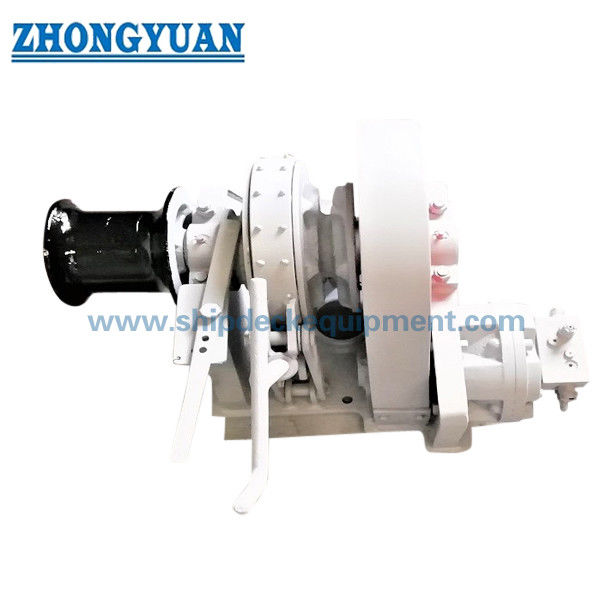

12.5 30 mm Ventilateur à ancre hydraulique.
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Zhongyuan |
| Certification: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numéro de modèle: | Standard et adapté aux besoins du client |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | As per quotation |
| Détails d'emballage: | Palette ou adapté aux besoins du client |
| Délai de livraison: | Selon l'offre |
| Conditions de paiement: | TTT, L/C, etc. |
| Capacité d'approvisionnement: | Satisfaites aux besoins de clients |
|
Détail Infomation |
|||
| jour: | 12.5mm Ventilateur hydraulique électrique | Charge de travail: | 11.8KN |
|---|---|---|---|
| Surcharge: | 17.7KN | Charge de support: | 50kn |
| Vitesse (m/min): | ≥ 10 m/min | Chaîne d'ancrage: | Le diamètre est de 12,5 (mm), U2 |
| Pression du système: | - 16 MPa | Débit de système: | - 12 litres par minute |
| Matériel: | Acier doux, coulée | Pouvoir: | Moteur hydraulique |
| Certificats de classification: | Les États membres doivent fournir aux autorités compétentes les informations suivantes: | ||
| Mettre en évidence: | Guindeau U2 hydraulique,guindeau hydraulique de 12.5mm pour le bateau,équipement marin de plate-forme de 12.5mm |
||
Description de produit
Treuil d'ancre hydraulique 12,5-30 mm | Touret simple, tambour simple pour bateau
Présentation du produit
Ce treuil d'ancre hydraulique est spécialement conçu pour les petits navires tels que les bateaux de travail, les barges et les navires de navigation intérieure.
Doté d'une structure compacte avec un touret et un tambour simples, il offre des fonctions d'ancrage et d'amarrage auxiliaires fiables.
Conçu pour un aménagement de pont compact et des solutions d'ancrage économiques pour les petits navires.
Le système est alimenté par un groupe hydraulique électrique, garantissant des performances stables dans des conditions d'espace de pont limité.
Spécifications rapides
- Taille de la chaîne : 12,5-30 mm → Définit la compatibilité de la chaîne d'ancre
- Charge de travail : 6,6-38,3 kN → Détermine la capacité d'ancrage
- Charge de freinage : jusqu'à 231 kN → Assure des performances de maintien sûres
- Vitesse : ≥9 m/min → Définit l'efficacité de l'ancrage
- Type d'entraînement : Hydraulique électrique → Fournit un couple stable
- Configuration : Touret simple + Tambour simple → Fonction d'ancrage + d'amarrage
- Commande : Vanne proportionnelle manuelle → Permet un fonctionnement précis
- Pression du système : ~16 MPa → Définit les performances hydrauliques
- Débit : ~12 L/min → Détermine la réponse du système
- Installation : Montage sur pont compact → Convient aux espaces limités
Paramètres techniques principaux(pour chaîne de grade 2)
| Diamètre chaîne (mm) | Charge de travail (kN) | Surcharge (kN) | Charge de freinage (kN) | Vitesse (m/min) |
| 12,5 | 6,6 | 10,0 | 41 | ≥9 |
| 14 | 8,3 | 12,5 | 52 | ≥9 |
| 16 | 10,9 | 16,3 | 67 | ≥9 |
| 17,5 | 13,0 | 19,5 | 80 | ≥9 |
| 19 | 15,3 | 23,0 | 95 | ≥9 |
| 20,5 | 17,9 | 26,8 | 110 | ≥9 |
| 22 | 20,6 | 30,9 | 126 | ≥9 |
| 24 | 24,5 | 36,7 | 149 | ≥9 |
| 26 | 28,7 | 43,1 | 175 | ≥9 |
| 28 | 33,3 | 50,0 | 202 | ≥9 |
| 30 | ~50 | ~75 | ~200 | ≥9 |
Guide de sélection
Étape 1 – Sélectionner la taille de la chaîne → Détermine la compatibilité
Étape 2 – Confirmer la charge de travail → Basé sur la taille du navire
Étape 3 – Confirmer la charge de freinage → Assure un maintien sûr
Étape 4 – Sélectionner la configuration → Touret + tambour
Étape 5 – Confirmer la commande → Manuelle ou proportionnelle
Étape 6 – Confirmer le système hydraulique → Pression et débit
Structure et composants
Moteur hydraulique | Réducteur | Roue de touret | Tête de tambour | Frein | Embrayage | Groupe hydraulique | Vanne de commande
Attributs personnalisés
- Taille de la chaîne : 12,5-30 mm → Compatibilité
- Charge de travail : jusqu'à 38,3 kN → Capacité
- Charge de freinage : jusqu'à 231 kN → Sécurité
- Type d'entraînement : Hydraulique → Couple stable
- Commande : Vanne proportionnelle → Précision
- Conception : Structure compacte → Économise de l'espace sur le pont
- Application : Petits navires → Solution économique
- Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificat de test du fabricant
Guide de configuration personnalisée et de demande
Veuillez fournir la taille de la chaîne, le type de navire, les exigences de charge et la préférence de commande.
Comment ça marche
Le moteur hydraulique entraîne le réducteur pour faire tourner la roue de touret pour la manutention de l'ancre. Le tambour facilite les opérations d'amarrage.
Applications
Bateaux de travail | Barges | Navires de navigation intérieure | Petits navires
Certifications et avantages
Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificat de test du fabricant ; conception compacte, solution économique, performances fiables, faible maintenance.
Dessins et photos
Dessin d'ensemble | Schéma d'installation | Photos du produit
Informations de commande
Quantité minimale de commande : 1 | Livraison : 60-120 jours | Paiement : T/T L/C
FAQ
Q : Convient aux petits bateaux ? R : Oui, optimisé pour un pont compact et une efficacité économique.
Q : Peut-il faire de l'amarrage ? R : Oui, avec le tambour.
