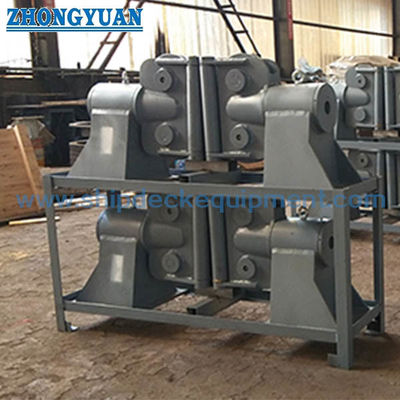

20 ′′ 76 mm 360° Fer à tête pivotante pour le moulage et le remorquage des navires

Guide-câble à tête pivotante de 20 à 76 mm | Guide-câble rotatif en acier moulé pour l'amarrage et le remorquage des navires

Présentation du produit

Le guide-câble à tête pivotante de 20 à 76 mm est un ensemble de guidage de câble monté sur le pont pour les dispositifs d'amarrage et de remorquage de navires où la direction du câble métallique peut changer pendant le fonctionnement. Un agencement de tête et de poulie rotatifs aide le chemin de câble à s'aligner sur l'angle d'avance réel, réduisant ainsi les contacts latéraux évitables au niveau de la poulie et permettant une redirection plus douce vers ou loin de l'équipement de remorquage et d'amarrage.

Ce produit est couramment commercialisé sous le nom de guide-câble à tête pivotante à 360 degrés. Cependant, les données techniques fournies indiquent un mouvement de poulie de 90 degrés et une plage de rotation de la tête pivotante de ±90 degrés. La rotation continue à 360 degrés n'est donc pas indiquée comme confirmé sur cette page et doit être vérifiée par rapport au dessin d'agencement général approuvé. La gamme dimensionnelle couvre des diamètres de câbles de 20 à 76 mm ; La définition de la charge, les valeurs de résistance à la rupture spécifiques au modèle, la connexion de base, le renforcement du tablier et la portée de l'inspection doivent être confirmées pour chaque projet.

Spécifications rapides

• Diamètre de câble applicable : 20-76 mm → neuf tailles répertoriées prennent en charge la sélection préliminaire du modèle et la comparaison des dessins.
• Plage de résistance à la rupture déclarée : 32-200 MT → terminologie source uniquement ; elle n'est pas présentée comme SWL, MBL, charge d'essai ou charge admissible sans le tableau de charge spécifique au modèle.
• Données de rotation : poulie 90° + tête pivotante ±90° → prend en charge le changement d'angle d'avance du câble ; la rotation continue de la tête à 360° reste à confirmer.
• Dimensions principales : A, B, H et Φ → utilisées pour la vérification de l'espace du pont et la coordination des dessins GA ; la définition exacte de Φ nécessite le dessin du projet.
• Construction : tête rotative, poulie, arbre/goupille, support et base de montage → la disposition des roulements ou des bagues et les butées de rotation doivent être spécifiées.
• Options de matériaux : acier C-Mn/acier moulé, l'acier inoxydable étant discuté comme option de projet → les nuances exactes et la construction des composants doivent être confirmées avant le devis.
• Traitement de surface : sablage Sa 2,5 + une couche d'apprêt d'atelier époxy comme système de référence → le revêtement final suit les spécifications de peinture du navire ou du projet.
• Objectif de l'installation : chemin de charge monté sur le pont → connexion de base, dégagement environnant, structure de support et détails de soudure ou de boulons nécessitent une confirmation du chantier naval ou du bureau d'études.

Principaux paramètres techniques

Dimensions de la page Web principale à partir des données fournies. Les dimensions sont en mm. A, B, H et Φ doivent être lus conjointement avec le dessin du produit approuvé.

Guide de sélection et de demande

Étape 1 : Confirmez le type de câble et le diamètre nominal. Le tableau fourni est identifié par le diamètre du câble ; l'adéquation à une corde synthétique ou à une chaîne d'ancrage doit être confirmée séparément.

Étape 2 : Confirmez la base de charge et fournissez la charge de rupture minimale du câble, la charge de fonctionnement prévue, le facteur de sécurité et la fonction de remorquage ou d'amarrage. Demandez le tableau de charge spécifique au modèle, car la plage indiquée de 32 à 200 MT n'est pas adaptée aux tailles de corde individuelles.

Étape 3 : Confirmez l’enveloppe de câble requise. Indiquez les angles d'attaque horizontaux et verticaux et vérifiez si le projet nécessite un mouvement de tête de ±90°, un mouvement de poulie de 90° ou une véritable rotation continue à 360°.

Étape 4 : Confirmez l'interface d'installation : position du pont, empreinte de la base, disposition soudée ou boulonnée, renforcement du pont, dégagement environnant et relation avec le treuil, le crochet de remorquage ou tout autre équipement de manutention de corde.

Étape 5 : Confirmez la qualité du matériau, les exigences en matière de rainure de poulie, le type de roulement ou de bague, l'étanchéité, les points de lubrification, le système de revêtement, les exigences en matière de basse température et toute option en acier inoxydable ou en acier spécial.

Étape 6 : Fournissez la quantité, le type de navire, les exigences de la société de classification, la portée de l'inspection et du certificat, le dessin de l'AG ou de l'installation, la destination et la date de livraison requise.

Structure

Tête rotative | Réa rainurée | Ensemble arbre / axe | Support | Disposition des roulements ou des bagues à confirmer | Base de montage sur terrasse | Arrêt de rotation et agencement de verrouillage à confirmer

Avantages de la rotation, du guidage du câble et de l'installation

• La tête rotative peut suivre les changements de direction du câble, ce qui contribue à réduire la charge latérale provoquée par le forçage du câble à travers un alignement de poulie fixe.
• Une rainure de poulie correctement adaptée et une surface de contact lisse avec le câble peuvent réduire les frottements locaux et les contacts inégaux ; le profil de la rainure doit être confirmé pour la construction et le diamètre du câble métallique spécifiés.
• Les mouvements de pivotement et de poulie doivent rester libres dans l’enveloppe opérationnelle approuvée. Les arrêts de rotation, la structure adjacente et le dégagement du câble doivent être vérifiés sur le dessin de disposition du navire.
• L'arbre de poulie, le roulement ou la bague, les joints et les points de lubrification sont des composants critiques pour la maintenance. Leur conception exacte et leurs intervalles d'entretien doivent être confirmés à partir du dessin et du manuel du fournisseur approuvé.
• Les charges de chaumard sont transférées via la base de montage vers la structure de support du pont. Le renforcement du pont et les détails des soudures ou des boulons doivent être vérifiés par le chantier naval ou le bureau d'études du navire.
• La traçabilité des matériaux, l'inspection du moulage ou de la fabrication, l'inspection dimensionnelle, les CND, la vérification des charges et l'attestation de classe peuvent être organisées conformément à la portée du projet et à la procédure d'approbation convenues.

Attributs personnalisés

• Type de produit : Chaumard à tête pivotante → guide-câble multidirectionnel pour les dispositifs d'amarrage et de remorquage des navires.
• Gamme de tailles de câble : 20 / 25 / 32 / 38 / 44 / 52 / 60 / 68 / 76 mm → sélectionner en fonction du tableau des tailles de câble fourni et du dessin approuvé.
• Disposition de rotation : Réa 90° + tête pivotante ±90° selon les données fournies → rotation continue à 360° à confirmer.
• Terme de charge : résistance à la rupture 32-200 MT tel que fourni → une définition exacte, un facteur de sécurité et des valeurs taille par taille sont requis avant la sélection technique.
• Matériau : acier C-Mn / acier moulé → la nuance exacte, la portée du moulage et tous les composants fabriqués doivent être confirmés.
• Traitement de surface : Sablage Sa 2,5 + apprêt d'atelier époxy comme référence → revêtement final, DFT, couleur et système de retouche suivent les spécifications du projet.
• Installation : Monté sur le pont → la connexion de base et la structure de support doivent correspondre à la disposition du navire et au chemin de charge approuvé.
• Exigence de certificat : disponible selon la portée de la commande → le certificat du fabricant, le certificat de matériau, le certificat de classe, le rapport CND et l'inspection par témoin doivent être convenus avant le devis.

Comment ça marche

Le câble métallique s'approche du guide-câble → La tête pivotante se tourne vers le guide-câble changeant → La poulie tourne lorsque le câble se déplace → La rainure guide le câble tout en limitant le contact latéral → Les charges de réaction traversent l'arbre, le support et la base de montage dans la structure renforcée du pont

Applications

Remorqueurs | Bateaux de travail | Navires d'ingénierie | Stations de remorquage de navires | Stations d'amarrage avec angles d'avancée des câbles changeants | Projets de nouvelle construction et de remplacement

Certifications et avantages

Les certificats peuvent être organisés en fonction des exigences du projet, de la portée de l'inspection, de la traçabilité des matériaux et de la procédure d'approbation de la société de classification.

Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat de test des fabricants.

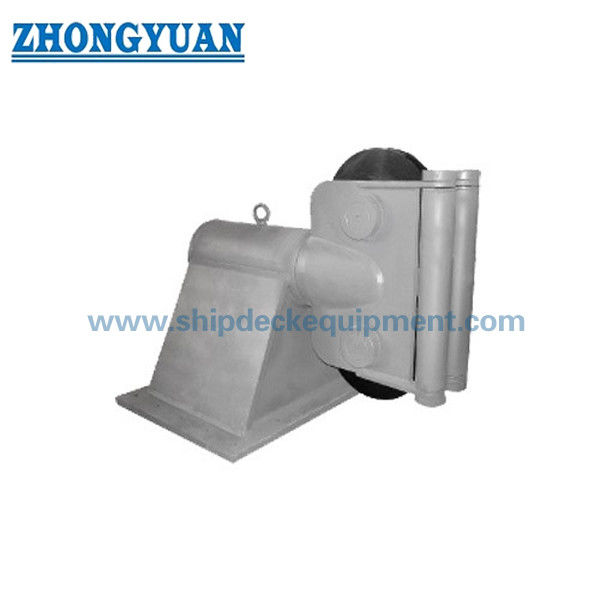

Dessin et photos

FAQ

Q1 : Ce guide-câble permet-il une rotation continue à 360 degrés ?

A1 : Non confirmé à partir des données fournies. Le produit est commercialisé sous la forme d'un guide-câble à tête pivotante à 360 degrés, tandis que le mouvement indiqué est celui de la poulie à 90° et de la tête pivotante à ±90°. La rotation continue réelle, les arrêts et l'enveloppe de fonctionnement doivent être confirmés sur le dessin GA approuvé.

Q2 : La plage de résistance à la rupture de 32 à 200 MT peut-elle être utilisée comme SWL du guide-câble ?

A2 : Non. Le terme fourni est la résistance à la rupture et aucune cartographie taille par taille ni facteur de sécurité n'est fourni. Elle ne doit pas être convertie en SWL, corde MBL, charge d'essai ou charge admissible sans le calcul, le tableau de charge et la base d'approbation du projet du fabricant.

Q3 : Quelles informations de maintenance sont nécessaires pour un guide-câble à tête pivotante ?

A3 : Confirmez l'état de la rainure de la poulie, la rotation libre, l'usure de l'arbre et de l'axe, le type de roulement ou de bague, l'état du joint, les points de lubrification, les spécifications de la graisse, les butées de rotation, les soudures ou boulons de base et les intervalles d'inspection. Ces détails doivent être inclus dans le manuel approuvé ou la fiche technique du projet.

Commande

MOQ : 1 unité | Livraison : 30 à 60 jours | Personnalisation disponible

FAQ

Q1 : Pourquoi utiliser un guide-câble pivotant ?
R : Pour s'adapter au changement de direction de la corde et réduire la charge latérale.

Q2 : Comment sélectionner la taille ?
R : Basé sur le diamètre de la corde et sa résistance à la rupture.

Q3 : Peut-il tourner complètement ?
R : La tête pivotante permet une rotation de ±90° selon la conception.
