Présentation du produit

Le passe-fil à tête pivotante de 20 à 76 mm est un ensemble de guidage de corde monté sur pont pour les arrangements d'amarrage et de remorquage de navires où la direction de la câble peut changer pendant l'opération. Une tête rotative et un système de réa aident le chemin de la corde à s'aligner avec l'angle de plomb réel, réduisant le contact latéral évitable au niveau du réa et soutenant une redirection plus douce vers ou loin des équipements de remorquage et d'amarrage.

Ce produit est couramment commercialisé comme un passe-fil à tête pivotante à 360 degrés. Cependant, les données techniques fournies indiquent un mouvement de réa de 90 degrés et une plage de tête pivotante de ±90 degrés. Une rotation continue à 360 degrés n'est donc pas confirmée sur cette page et doit être vérifiée par rapport au dessin d'ensemble approuvé. La plage dimensionnelle couvre des diamètres de câble de 20 à 76 mm ; la définition de la charge, les valeurs de résistance à la rupture spécifiques au modèle, la connexion de base, le renforcement du pont et la portée de l'inspection doivent être confirmés pour chaque projet.

Spécifications rapides

• Diamètre de câble applicable : 20-76 mm → neuf tailles listées pour la sélection préliminaire du modèle et la comparaison des dessins.
• Plage de résistance à la rupture déclarée : 32-200 MT → terminologie source uniquement ; elle n'est pas présentée comme CMU, RDM, charge d'essai ou charge admissible sans la table de charges spécifique au modèle.
• Données de rotation : réa 90° + tête pivotante ±90° → prend en charge les angles de plomb de corde changeants ; la rotation continue de la tête à 360° reste à confirmer.
• Dimensions principales : A, B, H et Φ → utilisé pour la vérification de l'espace sur le pont et la coordination des dessins d'ensemble ; la définition exacte de Φ nécessite le dessin du projet.
• Construction : tête rotative, réa, arbre / goupille, support, et base de montage → le système de roulement ou de bague et les arrêts de rotation doivent être spécifiés.
• Options de matériaux : acier C-Mn / acier moulé, avec acier inoxydable discuté comme option de projet → les nuances exactes et la construction des composants doivent être confirmées avant le devis.
• Traitement de surface : sablage Sa 2.5 + une couche d'apprêt époxy en atelier comme système de référence → le revêtement final suit la spécification de peinture du navire ou du projet.
• Focus d'installation : chemin de charge monté sur pont → la connexion de base, le dégagement environnant, la structure de support et les détails de soudure ou de boulon nécessitent la confirmation du chantier naval ou du bureau d'études.

Paramètres techniques principaux

Guide de sélection et de demande

Étape 1 : Confirmez le type de corde et le diamètre nominal. Le tableau fourni est identifié par le diamètre du câble ; l'aptitude pour les cordes synthétiques ou les chaînes d'ancre doit être confirmée séparément.

Étape 2 : Confirmez la base de charge et fournissez la charge de rupture minimale de la corde, la charge de fonctionnement attendue, le facteur de sécurité et le devoir de remorquage ou d'amarrage. Demandez la table de charges spécifique au modèle car la plage déclarée de 32-200 MT n'est pas mappée aux tailles de cordes individuelles.

Étape 3 : Confirmez l'enveloppe de guidage de corde requise. Indiquez les angles de plomb horizontaux et verticaux et vérifiez si le projet nécessite un mouvement de tête de ±90°, un mouvement de réa de 90° ou une rotation continue réelle de 360°.

Étape 4 : Confirmez l'interface d'installation : position sur le pont, empreinte de base, arrangement soudé ou boulonné, renforcement du pont, dégagement environnant et relation avec le treuil, le crochet de remorquage ou tout autre équipement de manipulation de corde.

Étape 5 : Confirmez la nuance du matériau, l'exigence de gorge du réa, le type de roulement ou de bague, l'étanchéité, les points de lubrification, le système de revêtement, l'exigence de basse température et toute option d'acier inoxydable ou d'acier spécial.

Étape 6 : Fournissez la quantité, le type de navire, l'exigence de société de classification, la portée de l'inspection et du certificat, le dessin d'ensemble ou d'installation, la destination et la date de livraison requise.

Structure

Tête rotative | Réa rainuré | Assemblage arbre / goupille | Support | Système de roulement ou de bague à confirmer | Base de montage sur pont | Arrêt de rotation et système de verrouillage à confirmer

Avantages de rotation, de guidage de corde et d'installation

• La tête rotative peut suivre les changements de direction du plomb de la corde, ce qui aide à réduire la charge latérale causée par le forçage de la corde à travers un alignement de réa fixe.
• Un réa correctement adapté et une surface de contact de corde lisse peuvent réduire le frottement local et le contact inégal ; le profil de la gorge doit être confirmé pour la construction et le diamètre du câble spécifiés.
• Les mouvements de pivotement et de réa doivent rester libres dans l'enveloppe de fonctionnement approuvée. Les arrêts de rotation, la structure adjacente et le dégagement de la corde doivent être vérifiés sur le dessin d'ensemble du navire.
• L'arbre du réa, le roulement ou la bague, les joints et les points de lubrification sont des composants critiques pour la maintenance. Leur conception exacte et leurs intervalles de service doivent être confirmés à partir du dessin et du manuel du fournisseur approuvés.
• Les charges du passe-fil sont transférées par la base de montage dans la structure de support du pont. Le renforcement du pont et les détails de soudure ou de boulon doivent être vérifiés par le chantier naval ou le bureau de conception du navire.
• La traçabilité des matériaux, l'inspection de coulée ou de fabrication, l'inspection dimensionnelle, les CND, la vérification de charge et le witnessed par la classification peuvent être organisés selon la portée du projet convenue et la procédure d'approbation.

Attributs personnalisés

• Type de produit : Passe-fil à tête pivotante → guide de corde multidirectionnel pour les arrangements d'amarrage et de remorquage de navires.
• Plage de tailles de corde : 20 / 25 / 32 / 38 / 44 / 52 / 60 / 68 / 76 mm → sélectionner selon le tableau de tailles de câble fourni et le dessin approuvé.
• Arrangement de rotation : Réa 90° + tête pivotante ±90° selon les données fournies → rotation continue à 360° à confirmer.
• Terme de charge : Résistance à la rupture 32-200 MT telle que fournie → définition exacte, facteur de sécurité et valeurs par taille sont requis avant la sélection technique.
• Matériau : Acier C-Mn / acier moulé → nuance exacte, portée de coulée et tout composant fabriqué à confirmer.
• Traitement de surface : Sablage Sa 2.5 + apprêt époxy en atelier comme référence → revêtement final, DFT, couleur et système de retouche suivent la spécification du projet.
• Installation : Monté sur pont → la connexion de base et la structure de support doivent correspondre à l'agencement du navire et au chemin de charge approuvé.
• Exigence de certificat : Disponible selon la portée de la commande → certificat du fabricant, certificat matériau, certificat de classification, rapport CND et inspection témoignée doivent être convenus avant le devis.

Comment ça marche

Le câble approche du passe-fil → La tête pivotante tourne vers le changement de direction du câble → Le réa tourne pendant que le câble se déplace → La gorge guide le câble tout en limitant le contact latéral → Les charges de réaction passent par l'arbre, le support et la base de montage dans la structure de pont renforcée

Applications

Remorqueurs | Navires de travail | Navires d'ingénierie | Postes de remorquage de navires | Postes d'amarrage avec angles de plomb de corde changeants | Projets de construction neuve et de remplacement

Certifications & Avantages

Les certificats peuvent être organisés selon les exigences du projet, la portée de l'inspection, la traçabilité des matériaux et la procédure d'approbation de la société de classification.

Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificat de test du fabricant.

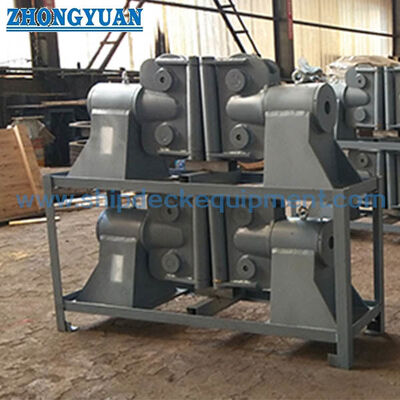

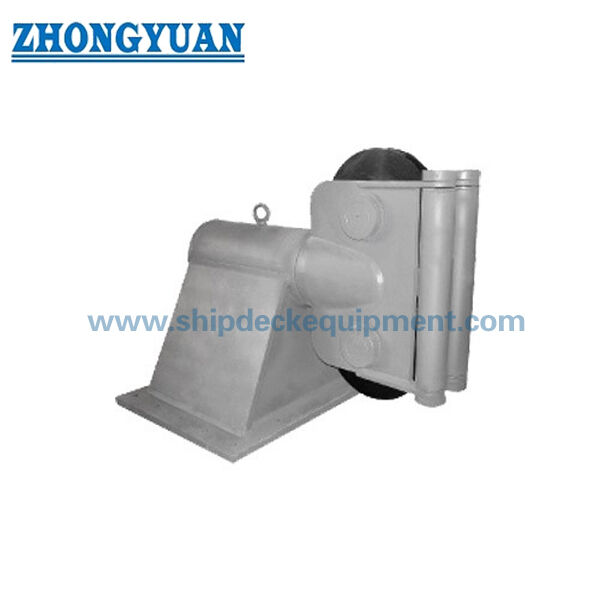

Dessins & Photos

FAQ

Q1 : Ce passe-fil offre-t-il une rotation pivotante continue à 360 degrés ?

R1 : Non confirmé à partir des données fournies. Le produit est commercialisé comme un passe-fil à tête pivotante à 360 degrés, tandis que le mouvement indiqué est réa 90° et tête pivotante ±90°. La rotation continue réelle, les arrêts et l'enveloppe de fonctionnement doivent être confirmés sur le dessin d'ensemble approuvé.

Q2 : La plage de résistance à la rupture de 32-200 MT peut-elle être utilisée comme CMU du passe-fil ?

R2 : Non. Le terme fourni est la résistance à la rupture et aucune correspondance taille par taille ou facteur de sécurité n'est fournie. Il ne doit pas être converti en CMU, RDM de corde, charge d'essai ou charge admissible sans le calcul du fabricant, la table de charges et la base d'approbation du projet.

Q3 : Quelles informations de maintenance sont nécessaires pour un passe-fil à tête pivotante ?

R3 : Confirmez l'état de la gorge du réa, la rotation libre, l'usure de l'arbre et de la goupille, le type de roulement ou de bague, l'état des joints, les points de lubrification, la spécification de la graisse, les arrêts de rotation, les soudures ou boulons de base, et les intervalles d'inspection. Ces détails doivent être inclus dans le manuel approuvé ou la fiche technique du projet.

Commande

MOQ : 1 unité | Livraison : 30–60 jours | Personnalisation disponible

FAQ

Q1 : Pourquoi utiliser un passe-fil pivotant ?
R : Pour s'adapter aux changements de direction de la corde et réduire la charge latérale.

Q2 : Comment sélectionner la taille ?
R : Basé sur le diamètre de la corde et la résistance à la rupture.

Q3 : Peut-il tourner complètement ?
R : La tête pivotante permet une rotation de ±90° selon la conception.
