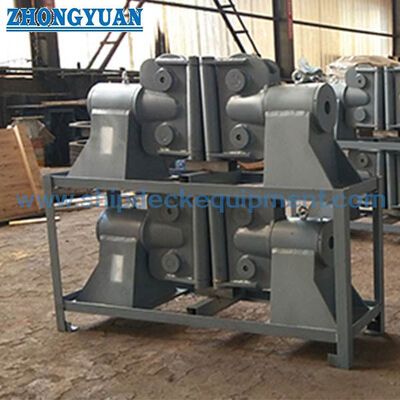

20-76 mm Fer à tête pivotante. Fer à tête tournante pour remorquer les navires.

20-76 mm Fer à tête pivotante. Fer à tête tournante pour remorquer les navires.

Vue d'ensemble du produit

La tête pivotante de 20 à 76 mm est un ensemble de guidage par câble monté sur le pont pour les amarrements et les arrangements de remorquage des navires où la direction de conduite du câble peut changer pendant le fonctionnement.Une tête tournante et un arrangement de faisceau aident le chemin de la corde à s'aligner avec l'angle de plomb réel, réduisant les contacts latéraux évitables au niveau du faisceau et favorisant une redirection plus fluide vers ou hors de l'équipement de remorquage et d'amarrage.

Ce produit est généralement commercialisé sous forme d'un fairlead à tête pivotante à 360 degrés. Cependant, les données techniques fournies indiquent un mouvement de 90 degrés et une plage de tête pivotante de ± 90 degrés.La rotation continue à 360 degrés n'est donc pas indiquée comme confirmé sur cette page et doit être vérifiée par rapport au dessin d'arrangement général approuvé.La gamme de dimensions couvre les diamètres des câbles de 20 à 76 mm; définition de la charge, valeurs de résistance à la rupture spécifiques au modèle, connexion de base, renforcement du pont,Il convient de confirmer le champ d'application des inspections pour chaque projet..

Spécifications rapides

• Diamètre de câble applicable: 20-76 mm → neuf tailles énumérées permettent de choisir un modèle préliminaire et de comparer les dessins.
• Plage de résistance à la rupture déclarée: 32-200 MT → seule terminologie de la source; elle n'est pas présentée sous forme de SWL, MBL, charge d'essai ou charge admissible sans le tableau de charge spécifique au modèle.
• Données de rotation: faisceau 90° + tête pivotante ±90° → supporte le changement d'angle de conduite de la corde; rotation continue de la tête à 360° reste à confirmer.
• Principales dimensions: A, B, H et Φ → utilisées pour la vérification de l'espace du pont et la coordination des dessins GA; la définition exacte de Φ nécessite le dessin de projet.
• Construction: tête tournante, faisceau, arbre/poignée, support et base de montage → disposition du roulement ou de la boîte et arrêts de rotation doivent être spécifiés.
• Options de matériaux: acier C-Mn / acier moulé, avec acier inoxydable discuté comme option de projet → les qualités exactes et la construction des composants doivent être confirmées avant la soumission.
• Traitement de surface: Sa 2,5 soufflage + une couche de primer époxy comme système de référence → revêtement final suivant les spécifications du récipient ou du projet de peinture.
• Concentration de l'installation: voie de chargement montée sur le pont → connexion de base, espace libre environnant, structure de support et détails de soudure ou de boulons nécessitent une confirmation du chantier naval ou du bureau de conception.

Principaux paramètres techniques

Guide de sélection et d'enquête

Étape 1: Confirmer le type de corde et le diamètre nominal. Le tableau fourni est identifié par le diamètre de la corde; l'adéquation à la corde synthétique ou à la chaîne d'ancrage doit être confirmée séparément.

Étape 2: Confirmer la charge de base et fournir la charge minimale de rupture de la corde, la charge de fonctionnement attendue, le facteur de sécurité et le devoir de remorquage ou d'amarrage.Demandez le tableau de charge spécifique au modèle car la plage indiquée de 32 à 200 MT n'est pas correspondante aux tailles de câbles individuelles.

Étape 3: Confirmer l'enveloppe de plomb de corde requise, indiquer les angles de plomb horizontaux et verticaux et vérifier si le projet nécessite un mouvement de la tête de ± 90°, un mouvement de la grappe de 90°,ou véritable rotation continue à 360°.

Étape 4: Confirmer l'interface d'installation: position du pont, empreinte de base, arrangement soudé ou boulonné, renforcement du pont, espace libre environnant et rapport au treuil, au crochet de remorquage,ou d'autres équipements de manipulation de cordes.

Étape 5: Confirmer la qualité du matériau, l'exigence de rainures de faisceau, le type de roulement ou de boîte, l'étanchéité, les points de lubrification, le système de revêtement, l'exigence de basse température,et toute option d'acier inoxydable ou spécial.

Étape 6: Indiquer la quantité, le type de navire, les exigences de la société de classification, la portée de l'inspection et du certificat, le dessin général ou de l'installation, la destination et la date de livraison requise.

La structure

Tête de rotation. Faisceau de rainures. Assemblage d'arbre / épingle. Support de support. Arrangement de roulement ou de boîte à confirmer. Base de montage du pont. Arrêt de rotation et arrangement de verrouillage à confirmer.

Les avantages de la rotation, du guidage des cordes et de l'installation

• La tête tournante peut suivre les changements de direction de la corde, ce qui contribue à réduire la charge latérale causée par le forçage de la corde à travers un alignement de faisceau fixe.
• Une rainure de faisceau correctement assortie et une surface lisse de contact de la corde peuvent réduire les frottements locaux et les contacts inégaux; le profil de rainure doit être confirmé pour la construction et le diamètre de la corde spécifiés.
• Les mouvements de pivotement et de faisceau doivent rester libres à travers l'enveloppe de fonctionnement approuvée.
• L'arbre de gaine, le roulement ou la boîte, les joints et les points de lubrification sont des composants essentiels à l'entretien.Leur conception exacte et les intervalles de service doivent être confirmés à partir du dessin et du manuel du fournisseur agréé..
• Les charges de chargement sont transférées à travers la base de montage dans la structure de soutien du pont.
• Traçabilité du matériau, inspection de la coulée ou de la fabrication, inspection dimensionnelle, NDT, vérification de la charge,et le témoignage en classe peut être organisé selon la portée du projet convenue et la procédure d'approbation.

Attributs personnalisés

• Type de produit: Tête pivotante de guidage → guide à corde multi-directionnelle pour les amarrements et remorquages des navires.
• Taille de la corde: 20 / 25 / 32 / 38 / 44 / 52 / 60 / 68 / 76 mm → sélectionnez selon le tableau de taille de la corde fournie et le dessin approuvé.
• Mise en place de la rotation: graisse de 90° + tête pivotante ±90° selon les données fournies → rotation continue à 360° doit être confirmée.
• Durée de charge: résistance à la rupture 32-200 MT comme fourni → la définition exacte, le facteur de sécurité et les valeurs taille par taille sont nécessaires avant la sélection technique.
• Matériau: acier C-Mn / acier moulé → qualité exacte, champ de coulée et tout composant fabriqué doivent être confirmés.
• Traitement de surface: Sa 2.5 soufflage + époxy primer comme référence → revêtement final, DFT, couleur et système de retouche suivent les spécifications du projet.
• Installation: monté sur le pont → la connexion de base et la structure de support doivent correspondre à la disposition du navire et à la trajectoire de chargement approuvée.
• Exigence de certificat: disponible selon la portée de la commande → le certificat du fabricant, le certificat de matériau, le certificat de classe, le rapport NDT et l'inspection des témoins doivent être convenus avant le devis.

Comment fonctionne- t- il?

Wire rope approaches the fairlead → The swivel head turns toward the changing rope lead → The sheave rotates as the rope moves → The groove guides the rope while limiting side contact → Reaction loads pass through the shaft, le support et la base de montage dans la structure renforcée du pont

Applications

Remorqueurs. Bateaux de travail. Bateaux d'ingénierie. Stations de remorquage de navires. Stations d'amarrage avec des angles de conduite de corde variables. Projets de construction et de remplacement.

Certifications et avantages

Les certificats peuvent être organisés en fonction des exigences du projet, de la portée de l'inspection, de la traçabilité des matériaux et de la procédure d'approbation de la société de classification.

Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai du fabricant

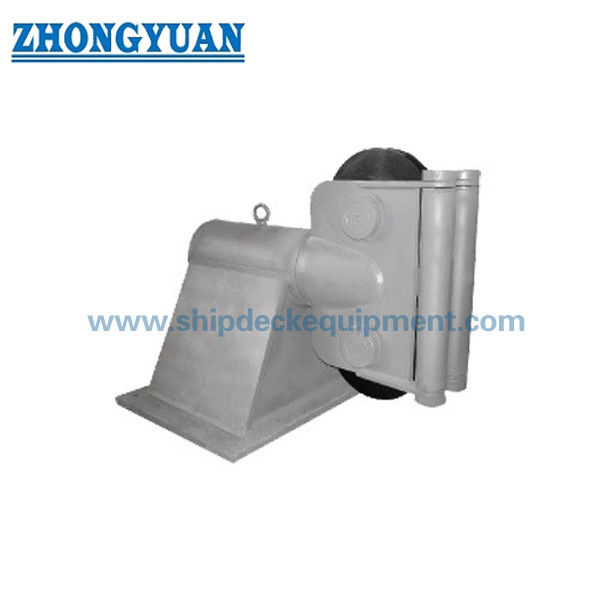

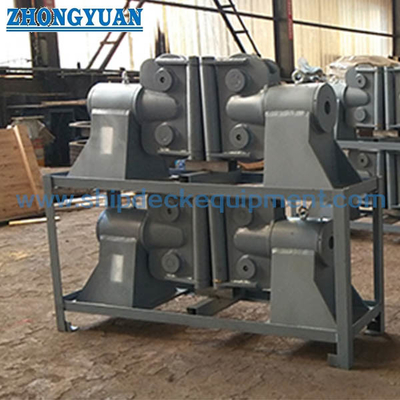

Dessin et photos

Questions fréquentes

Q1: Ce fairlead offre-t-il une rotation rotative continue à 360 degrés?

R1: Pas confirmé par les données fournies. Le produit est commercialisé sous forme de tête pivotante à 360 degrés, tandis que le mouvement indiqué est de 90° pour le faisceau et de ±90° pour la tête pivotante.arrête, et l'enveloppe opérationnelle doivent être confirmées sur le dessin GA approuvé.

Q2: La plage de résistance à la rupture 32-200 MT peut-elle être utilisée comme SWL de fairlead?

R2: Non. Le terme fourni est la résistance à la rupture et aucune cartographie taille par taille ou facteur de sécurité n'est fourni.ou la charge admissible sans le calcul du constructeur, tableau de charge et base d'approbation du projet.

Q3: Quelles informations de maintenance sont nécessaires pour un fairlead à tête pivotante?

A3: Confirmer l'état de la rainure du faisceau, la rotation libre, l'usure de l'arbre et des broches, le type de roulement ou de boîtier, l'état de l'étanchéité, les points de lubrification, les spécifications de la graisse, les arrêts de rotation, les soudures ou boulons de base,et les intervalles d'inspectionCes détails doivent figurer dans le manuel ou la fiche de données du projet approuvé.

Commande

MOQ: 1 unité. Livraison: 30 à 60 jours.

Questions fréquentes

Q1: Pourquoi utiliser du fairlead pivotant?
R: Pour tenir compte du changement de direction de la corde et réduire la charge latérale.

Q2: Comment choisir la taille?
R: Selon le diamètre de la corde et la résistance à la rupture.

Q3: Peut-il tourner complètement?
R: La tête pivotante permet une rotation de ± 90° selon la conception.
