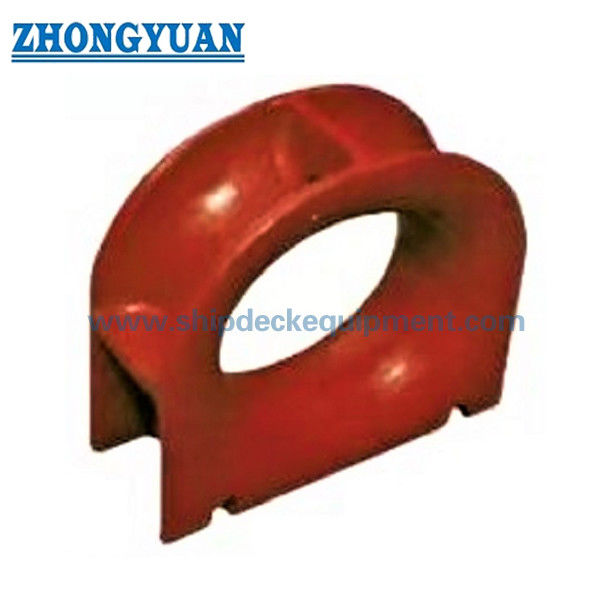

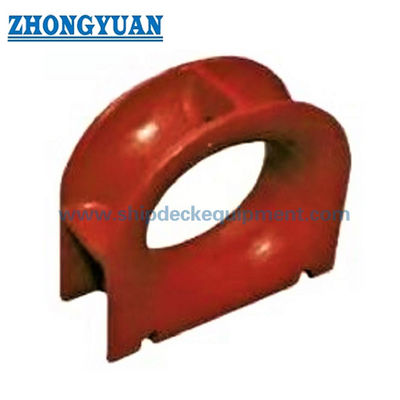

Le type d'OIN 13713 une plate-forme d'acier de moulage a monté amarrer le bateau de cale remorquant l'équipement
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Zhongyuan |
| Certification: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numéro de modèle: | Standard et adapté aux besoins du client |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | As per quotation |
| Détails d'emballage: | Palette ou adapté aux besoins du client |
| Délai de livraison: | Selon l'offre |
| Conditions de paiement: | TTT, L/C, etc. |
| Capacité d'approvisionnement: | Satisfaites aux besoins de clients |
|
Détail Infomation |
|||
| Norme: | OIN 13713-2020 | Type: | ; plate-forme montée |
|---|---|---|---|
| Gamme de SWL: | 36-140T | Matériaux: | L'acier de C-manganèse de bâti, acier inoxydable de moulage, peut également fournir l'acier spécial |
| Poids: | 73 à 396kg | Préparation de surface: | sablage à S2.5 + une couche de l'amorce époxyde de magasin, acier inoxydable poli, préparation de su |
| Certificats de classification: | CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS | ||
| Mettre en évidence: | Chauffure d'amarrage montée sur le pont,Équipement de remorquage des navires,ISO 13713 Choc d'amarrage |
||
Description de produit
Le type d'OIN 13713 une plate-forme d'acier de bâti a monté amarrer l'équipement de remorquage de bateau de cale
Description :
Le type d'OIN 13713 qu'une plate-forme d'acier de moulage a monté amarrer la cale est fait selon la norme d'OIN 13713 et est un type d'équipement de amarrage du bateau installé sur le shipside pour mener la corde de amarrage à partir du bateau intérieur à l'extérieur. Le type A est cale montée par plate-forme et peut être soudé directement sur le pont supérieur ou être soudé sur la base se reposant sur le pont principal. Les cales de amarrage sont normalement adoptées pour les bateaux qui emploient le nylon ou d'autres cordes synthétiques plutôt que des câbles métalliques vu le petit rapport de recourbement (pour le câble métallique voyez qu'ISO13729 a fermé des cales). La résistance à la traction de la corde est réduite selon le rayon de cintrage par la cale selon les directives de la fabrication de corde. Toutes les surfaces, y compris la soudure, seront exemptes de toutes les failles évidentes ou les imperfections et en contact avec les cordes, seront exemptes de l'aspérité ou des irrégularités vraisemblablement pour endommager les cordes par l'abrasion. La cale devrait être enduite extérieurement d'une finition protectrice anti-corrosive.
Spécification technique principale :
1. Norme : OIN 13713-2020
2. Type : ; Plate-forme montée
3. Gamme de SWL : 36-140T ;
4. Matériaux : L'acier de C-manganèse de bâti, acier inoxydable de moulage, peut également fournir l'acier spécial pour le brise-glace.
5. Poids : 73 à 396kg ;
6. Préparation de surface : sablage à S2.5 + une couche de l'amorce époxyde de magasin, acier inoxydable poli, préparation de surface adaptée aux besoins du client disponible.
7. Certificats de classification : CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS
Paramètre technique principal :
| Diamètre nominal L X H |
I1 | I2 | I3 | B | H1 | H2 | R | R1 | R2 |
| 250 x 200 | 100 | 250 | 444 | 160 | 377 | 80 | 100 | 197 | 80 |
| 300 x 250 | 110 | 300 | 536 | 200 | 468 | 100 | 125 | 243 | 100 |
| 350 x 250 | 125 | 350 | 608 | 220 | 489 | 110 | 125 | 254 | 110 |
| 400 x 250 | 135 | 400 | 682 | 240 | 511 | 120 | 125 | 266 | 120 |
| 450 x 250 | 150 | 450 | 760 | 260 | 535 | 130 | 125 | 280 | 130 |
| 500 x 250A | 175 | 500 | 832 | 280 | 556 | 140 | 125 | 291 | 140 |
| 500 x 250B | 175 | 500 | 840 | 280 | 560 | 140 | 125 | 295 | 140 |
| Diamètre nominal L X H |
R3 | R4 | Rs | T | T1 | Longueur de jambe de soudure a z1 |
SWL b kN |
SWL b tonne |
Poids calculé c kilogramme |
| 250 x 200 | 46 | 20 | 15 | 34 | 18 | 8,5 | 353 | 36 | 73 |
| 300 x 250 | 64 | 25 | 20 | 36 | 20 | 9 | 491 | 50 | 121 |
| 350 x 250 | 72 | 30 | 20 | 38 | 20 | 9,5 | 589 | 60 | 151 |
| 400 x 250 | 78 | 30 | 20 | 42 | 23 | 10,5 | 736 | 75 | 200 |
| 450 x 250 | 80 | 30 | 20 | 50 | 28 | 12,5 | 981 | 100 | 280 |
| 500 x 250A | 88 | 30 | 20 | 52 | 30 | 13 | 1128 | 115 | 338 |
| 500x 250B | 80 | 30 | 20 | 60 | 36 | 15 | 1373 | 140 | 396 |
| la méthode de soudure peut être changée basée sur le même volume de soudure/force. b le SWLs montré sont pour la référence seulement. Le « SWL » qui est marqué sur le montage peut être ajusté selon le chargement réel cond1t10ns d'amarrer la corde aux termes de l'accord entre l'utilisateur et le fabricant. C le poids calculé (de masse) est pour la référence seulement. |
|||||||||
Le dessin du type d'OIN 13713 une plate-forme d'acier de moulage a monté l'amarrage remorquant le bateau de cale remorquant l'équipement
