Pipe d'amarrage à point unique montée sur le rempart.

Passe-chaîne de mouillage à point unique monté sur pavois | Acier moulé type B JIS F 2030

Présentation du produit
Le passe-chaîne de mouillage à point unique est un grand accessoire en acier moulé installé dans le pavois d'un navire pour guider les chaînes ou les cordages de grand diamètre lors du mouillage à point unique. Également appelé chaumard de mouillage à point unique, il offre un passage fermé avec des surfaces de contact courbes au niveau de l'ouverture structurelle du navire.
Le type B JIS F 2030 a une forme oblongue inclinée pour les pavois avec une inclinaison supérieure à 20°. Il est sélectionné pour l'agencement de mouillage spécifié, y compris les installations à l'étrave du navire, en tenant compte du dégagement de la chaîne ou du cordage, de la géométrie de contact et de l'interface soudée à la coque.

Spécifications rapides

• Norme : JIS F 2030:1978, Type B → définit la forme et la série dimensionnelle de l'accessoire.
• Tailles nominales : 400 / 500 / 600 / 700 / 800 mm → cinq tailles pour la sélection de l'installation et du passage.
• Critère d'installation : inclinaison du pavois >20° → à distinguer de l'angle de tire du cordage de mouillage.
• Construction : corps en acier moulé avec passage oblong incliné → surfaces courbes guidant la chaîne ou le cordage.
• Masse calculée : 190–830 kg → masse de référence du corps pour la manutention et la planification des achats.
• Matériau standard : coulée d'acier au carbone SC42 selon JIS G 5101 tel que cité dans l'édition de 1978 → le grade d'approvisionnement réel et toute substitution nécessitent un accord.

Paramètres techniques principaux
Les dimensions sont en mm. Les symboles suivent JIS F 2030:1978, Fig. 2. La taille nominale est égale à la dimension L ; la masse calculée exclut le renforcement séparé de la coque.


Sélection de chaîne et de cordage de référence


Ce sont des diamètres de référence, pas des capacités de charge. Confirmez les dimensions complètes des maillons de chaîne, le dégagement du matériel de connexion et les exigences du fabricant de cordage sélectionné en matière de pliage/contact. Les charges requises sur l'accessoire, les directions de charge et toute charge d'essai sont établies pour le projet ; elles ne peuvent pas être dérivées du seul diamètre.

Guide de sélection et de demande

• Étape 1 : Fournissez l'agencement de mouillage et la section du pavois, y compris l'inclinaison, l'orientation d'installation et l'espace disponible.
• Étape 2 : Spécifiez la chaîne ou le cordage, les dimensions complètes des maillons ou des terminaisons, les charges de travail/de conception requises et les directions de tire d'exploitation.
• Étape 3 : Confirmez le grade du matériau, les spécifications du revêtement, les documents d'inspection et la société de classification demandée.
• Étape 4 : Envoyez le dessin d'interface ou les mesures de remplacement, la quantité, la destination de livraison et le calendrier requis.

Structure
Corps en acier moulé | Passage oblong incliné | Surfaces de contact courbes pour chaîne/cordage | Zone de connexion au pavois

Avantages de la coulée, du guidage du cordage et de l'installation

• Les transitions douces au niveau du passage réduisent le contact avec les bords vifs. L'inspection de surface se concentre sur les cavités de coulée nuisibles, les bavures et le sable adhérent, en particulier là où la chaîne ou le cordage porte.
• La structure environnante et l'agencement des soudures doivent supporter les réactions de contact générées par la trajectoire réelle de la ligne. Le renforcement de la coque est défini sur le dessin d'installation du chantier naval.
• La dimension C peut être augmentée à des fins d'installation conformément à la note du dessin de la norme. Convenez de l'interface révisée et tenez compte de tout changement de masse résultant.
• Enregistrez l'identité de la coulée et l'inspection dimensionnelle par rapport au dessin approuvé. Spécifiez les méthodes NDT supplémentaires, les emplacements et les critères d'acceptation dans le plan d'inspection.

Comment ça marche
La chaîne ou le cordage entre dans le passage → Les surfaces courbes guident sa trajectoire → Les réactions de contact traversent le corps moulé et la connexion soudée → La structure de support de la coque supporte ces réactions

Applications
Agencements de mouillage à point unique des navires | Installations à l'étrave des pétroliers lorsque spécifié | Accessoires de pavois pour nouvelles constructions | Remplacement des passe-chaînes de mouillage de type B spécifiés

Certifications et avantages
Les enregistrements de matériaux, les rapports dimensionnels, les NDT supplémentaires et l'inspection par la société de classification peuvent être spécifiés à la commande. La certification du produit, l'inspection supervisée et la documentation des tests du fabricant ont des portées différentes ; le périmètre convenu régit la livraison.
Options de certification selon les exigences du projet et sous réserve d'approbation par la classification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ou certificat de test du fabricant.

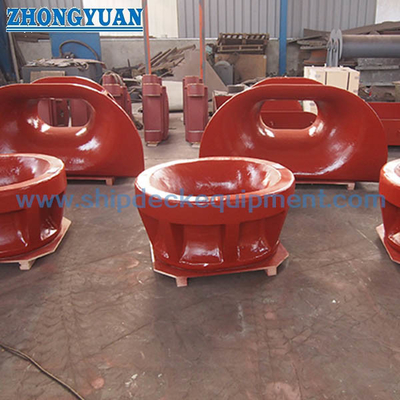

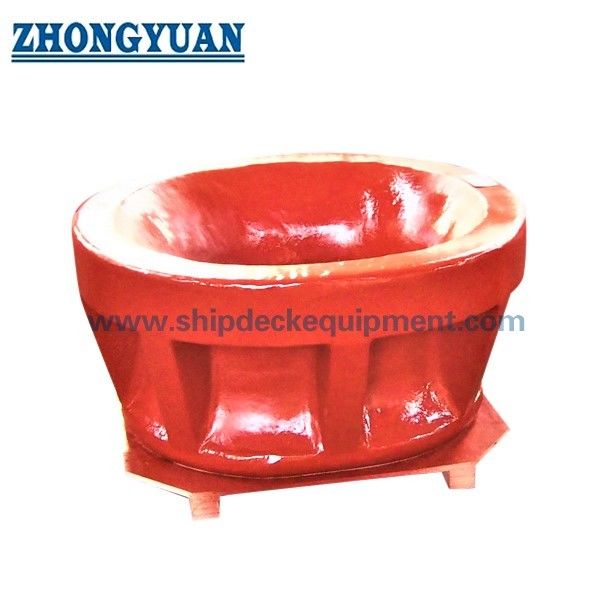

Dessin et photos


FAQ
Q1 : Un passe-chaîne de type B est-il interchangeable avec le type A ?
R1 : Le type A est destiné aux inclinaisons de pavois jusqu'à 20° inclus. La correspondance de la taille nominale n'établit pas l'interchangeabilité : la forme, l'interface et l'orientation du passage doivent correspondre au dessin d'installation.
Q2 : Le passe-chaîne de mouillage sécurise-t-il également la chaîne d'usure ?
R2 : Il guide la chaîne à travers le pavois. Lorsque la rétention de la chaîne est nécessaire, un bloqueur de chaîne SPM sélectionné séparément assure la fonction de maintien. Vérifiez leur alignement et leur compatibilité en tant qu'ensemble.
Q3 : Que faut-il vérifier pendant le service ?
R3 : Inspectez les surfaces de contact pour détecter les rainures et les dommages tranchants, et vérifiez le corps, les soudures et la structure adjacente pour détecter les fissures, la corrosion ou la déformation. Utilisez le plan d'inspection du navire et les instructions du fabricant de cordage pour définir la fréquence d'inspection et les mesures correctives.ty, dessin d'installation à l'étrave, exigence de renforcement, portée du certificat, destination de livraison et délai de livraison requis.
