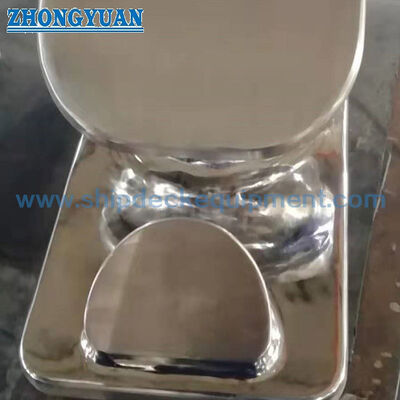

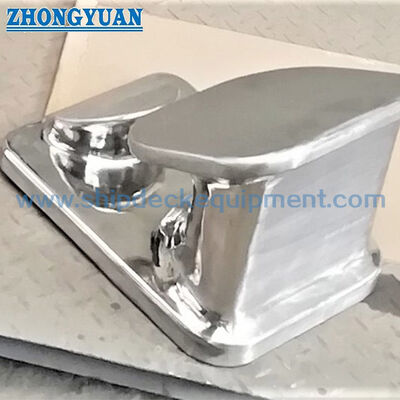

Cale fixe en acier inoxydable poli de 6 pouces pour remorquage de barges intérieures

6 pouces d'acier inoxydable polissé pour le remorquage de barges intérieures

Vue d'ensemble du produit

Le bouchon fixe en acier inoxydable poli de 6 pouces est un guide compact de ligne de remorquage monté sur le pont, adapté aux barges fluviales, aux barges-citernes, aux remorquages et aux bateaux de travail dans les services intérieurs et côtiers.Sa plus petite enveloppe est utile lorsque l'espace du pont est limité ou qu'un arrangement de 6 pouces de choc existant est remplacé, tandis que les surfaces de travail polies et incurvées contribuent à réduire les contacts aiguisés, l'abrasion et les dommages locaux aux lignes lors des opérations de remorquage, de remorquage et de manutention des barges.

Ce modèle est fourni en configuration de 6 pouces avec des dimensions de l'enveloppe principale A 410 × B 295 × C 280 mm et un poids approximatif de 75 kg.ligne MBL, les angles de conduction attendus, la direction de charge, la charge ou la base de notation requise pour le projet, les fondations du pont, les détails du soudage, le champ d'inspection et le dessin approuvé.La configuration de 10 pouces a une enveloppe plus grande et un dégagement d'installation différent, les deux pages doivent donc être considérées comme des modèles distincts plutôt que comme des variations de taille et de nom.

Spécifications rapides

• Type de produit: boucle fixe en acier inoxydable → guide la ligne de remorquage à travers un chemin défini au niveau du pont sans rouleaux en mouvement.

• Taille nominale: 6 pouces → désignation de taille commerciale compacte pour les arrangements de pont plus petits ou les positions de remplacement; confirmer l'ouverture réelle et les dimensions A-G par rapport au dessin approuvé.

• Matériau: 304 acier inoxydable moulé → certificat de matériau doit confirmer la norme réglementaire, le nombre de chaleur, les propriétés chimiques et mécaniques.

• Processus de coulée: la technologie de coulée à base de silice-sol → prend en charge une forme de coulée intégrale et une géométrie de contact de corde contrôlée.

• Finition de surface: hautement poli / miroir poli → surfaces lisses pour le travail de la corde contribuent à réduire les déchirures et simplifient l'inspection visuelle.

• Options d'inspection: examen radiographique et test de traction → portée, critères d'acceptation, témoins et rapports convenus avant la production.

• Différence de série: le modèle 6 a des dimensions A/B/C plus petites et un poids inférieur à celui du modèle 10 → ne pas échanger les deux versions sans vérifier le dessin, la base et le tracé de la ligne.

Principaux paramètres techniques

Principales spécifications du produit basées sur les informations fournies pour le modèle de 6 pouces.

Les dimensions principales sont exprimées en mm. Les lettres de dimension doivent correspondre au dessin du produit homologué.

Guide de sélection et d'enquête

Étape 1: Confirmer la version requise: 6 en configuration compacte ou 10 en configuration plus grande, avec le dessin de référence ou le modèle de choc existant..

Deuxième étape:Indiquer le type de ligne de remorquage, la construction, le diamètre, la MBL, la tension de service attendue et les angles normaux de conduite dans le plan et l'élévation.

Étape 3: Confirmer la charge requise ou la base de notation du projet, le cas échéant, la direction de la charge principale, le plomb latéral maximum, l'emplacement du pont, la plaque de fondation,dispositif de renforcement et de soudage environnant.

Étape 4: Confirmer l'exigence de certification du matériau en acier inoxydable 304 coulé, y compris la norme régissant le matériau, le nombre de chaleur, la composition chimique, les propriétés mécaniques et la traçabilité.

Étape 5:Définir la finition de surface, l'étendue et le niveau d'acceptation de la RT, la valeur de l'essai de traction ou de la charge de preuve, l'inspection des témoins, la traçabilité du matériau et la portée du certificat.

Étape 6:Indiquer le type de navire, la quantité, le dessin ou les photos d'installation, les exigences de la société de classification, la destination de livraison et le délai de livraison requis.

La structure

Integral 304 cast stainless steel body | Fixed deck mounting base | Compact curved rope-working channel | Curved guide shoulders | High-polished contact surfaces | Reinforced vessel foundation by shipyard

Avantages du remorquage, de la coulée et de l'installation

• Le canal fixe compact contrôle le tracé de la ligne de remorquage lorsqu'un petit guide au niveau du pont est nécessaire pour les arrangements de 6 pouces, les travaux de remplacement ou l'espace limité des fondations.

• Les surfaces de travail arrondies et polies réduisent les contacts locaux acérés et aident à limiter l'abrasion et l'écrasement sur les lignes de remorquage synthétiques ou en fil.

• La forme de coulée intégrale réduit les joints fabriqués à l'intérieur du chemin de la corde; la solidité de la coulée et l'épaisseur de paroi restante après le broyage restent des points d'acceptation clés.

• Les essais RT et de traction peuvent être inclus dans le plan d'inspection et d'essai si nécessaire, la zone d'examen et les critères d'acceptation étant convenus avant la production.

• La capacité de choc dépend de la trajectoire complète de charge. La plaque de pont, la fondation, le renforcement, la taille de la soudure, la longueur de la soudure et la direction de la charge doivent être vérifiés par le concepteur du navire ou le chantier naval.

• Pour l'eau saumâtre, l'eau salée, l'exposition aux produits chimiques ou le service des barges-citernes,les exigences en matière de nettoyage et de passivation doivent être réexaminées en même temps que le certificat de matériau en acier inoxydable 304 et l'environnement de service.

Comment fonctionne- t- il?

Towline approaches the compact deck-mounted chock → Line enters the polished fixed channel → Curved contact surfaces guide and restrain the line path → Towing force is transferred through the cast body and mounting base → Reinforced deck structure distributes the load into the vessel

Applications

Barges américaines de chargement à l'état sec. Barges-citernes. Barges-remorqueurs et bateaux-pousseurs. Barques-travailleurs dans les ports et les rivières. Opérations éphémères.

C

Les avantages et avantages

Les certificats de matériaux, les dossiers d'inspection du fabricant, les rapports d'EEM, la documentation relative aux essais de charge et la certification relative à la classe peuvent être organisés en fonction des exigences du projet et de la portée d'inspection convenue;la certification de catégorie de produit est soumise à la procédure d'homologation et d'inspection applicable..

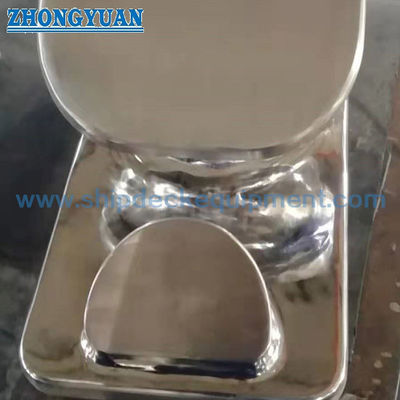

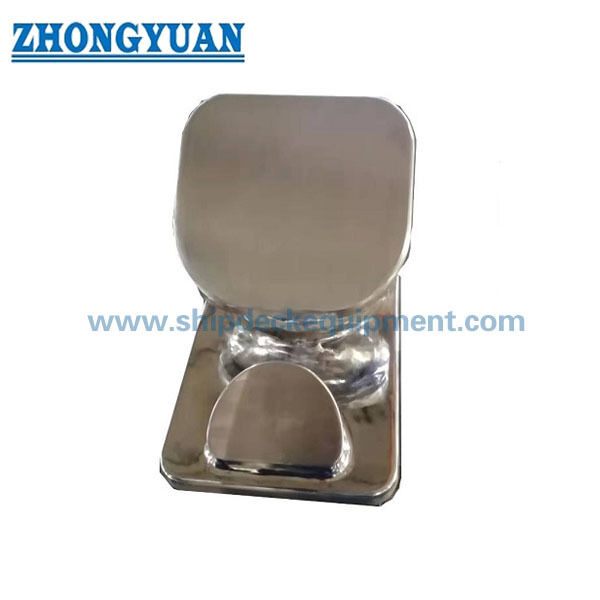

Dessin et photos

Questions fréquentes

Q1: Comment différencier les versions 6 pouces et 10 pouces?

A1: le modèle de 6 pouces utilise des dimensions A/B/C plus petites et un poids approximatif inférieur,ce qui le rend plus adapté pour des arrangements de pont compacts ou des positions de remplacement où le dessin approuvé correspond à la géométrie de 6 poucesLe modèle de 10 pouces nécessite une enveloppe de pont plus grande et une confirmation de fondation séparée.

Q2: Quelles informations relatives à la charge doivent être confirmées avant de choisir le bouchon?

R2: Confirmer la charge de projet ou la SWL requise, la direction de charge principale, le plomb latéral admissible, la fondation complète du pont, les détails du soudage et la base de calcul ou d'essai approuvée.Aucune valeur SWL spécifique au modèle ne doit être utilisée avant la confirmation de ces éléments..

Q3: Qu'est-ce qui est normalement requis pour l'ABS ou une autre inspection de classe?

A3: La portée doit être convenue avant la production et peut inclure un dessin approuvé, un certificat de matériau, la traçabilité du matériau, la procédure et le rapport d'EEM, la procédure et les résultats des essais de charge,détails de soudage ou de fondation, et le témoignage de l'arpenteur.
