Guide du fil de fer pour les treuils, les portes de rampe et les systèmes de remorquage.

Guide du fil de fer pour les treuils, les portes de rampe et les systèmes de remorquage.

Vue d'ensemble du produit

Le bloc de gaine de guidage verticale est un composant fixe qui change de direction et qui sert à guider une corde en acier en cours d'exécution à travers un plan vertical contrôlé.Il est généralement installé dans les équipements de levage, les systèmes de levage à treuil, les treuils à porte de rampe, les dispositifs de treuil de remorquage, les navires de construction, les ferries, les bateaux de travail, les navires à usage spécial et les équipements de quai.Le faisceau rotatif rainuré soutient le chemin de la corde et change de direction tout en transférant la réaction de corde résultante à travers l'arbre, cadre et fondation de montage.

Le produit est sélectionné dans le cadre du système complet de câbles et de treuils. Le diamètre de la corde n'est que le point de départ; la construction de la corde, la charge minimale de rupture, la traction de la ligne de treuil, la charge de maintien du frein,La vitesse de fonctionnement, le cycle de fonctionnement, l'angle de changement de direction, l'angle de la flotte, le diamètre de l'emplacement de la gaine requis, le profil de la rainure, l'arrangement de l'arbre et du roulement et la fondation de l'installation doivent également être confirmés.Verticale, stand/pédestal, versions horizontales, boulonnés et soudés peuvent être configurés pour s'adapter à la disposition de l'équipement.la gaine de guidage et sa structure de support doivent être vérifiées selon la conception de levage applicable., d'inspection, d'essai et de catégorie ou des exigences légales.

Spécifications rapides

• Plage de câbles en acier: de 20 à 76 mm → couvre les dispositifs de guides-boucles pour les treuils de levage, les treuils de porte de rampe, les treuils de remorquage et autres systèmes de câbles maritimes ou de quai.
• Diamètre du faisceau fourni Φ: 340 à 1120 mm → le dessin doit confirmer si Φ est le diamètre extérieur ou le diamètre de l'emplacement avant de vérifier le rapport D/d final.
• Plage d'enveloppe principale: A 280 à 1350 mm, B 390 à 1250 mm, H 220 à 720 mm → utile pour la planification préliminaire de l'espace d'équipement, de l'accès et des fondations.
• Applications typiques: équipement de levage, treuils de levage, treuils de rampe, treuils de remorquage et systèmes de câbles à quai → le modèle final doit correspondre à la trajectoire réelle de la corde et à la charge.
• Options de configuration: verticale, support/piedestal, horizontale, boulonnée ou soudée → sélectionnez en fonction de la direction de la corde, de l'angle de changement de direction, de l'accès à la maintenance et de la structure de support.
• Options de matériau et de finition: acier moulé, acier C-Mn, acier allié ou acier doux avec Sa 2 1⁄2 soufflage et époxy primer, polissage, galvanisation,ou revêtement de projet → qualité et finition exactes respectent le devoir et l'environnement.
• Le centre de fonctionnement: guidage contrôlé par câble, profil de rainure approprié, rotation libre du faisceau,et inspection accessible → prend en charge l'acheminement prévisible de la corde et réduit le contact coulissant au point de changement de direction.
• Certificats: la documentation du fabricant ou la certification liée à la classe peut être organisée en fonction des exigences du projet, du service prévu et de la portée d'inspection convenue.

Principaux paramètres techniques

Guide de sélection et d'enquête

Étape 1: Confirmer l'application et le tracé de la corde: équipement de levage, treuil de levage, treuil de fonctionnement de la porte de rampe, treuil de remorquage, treuil de quai, type de navire, position d'installation, direction de la corde entrante,direction de sortie de la corde, et l'angle de changement de direction requis.

Étape 2: fournir les données relatives à la corde en fil d'acier: diamètre nominal, construction, type de noyau, direction de pose, charge minimale de rupture, fabricant de la corde et diamètre minimum recommandé de l'enroulement de la gaine.

Étape 3: Confirmer la charge de service du système et la charge de conception: traction maximale de la ligne ou tension de la corde de conception, charge de maintien du frein, vitesse de fonctionnement, facteur dynamique, cycle de service,force de fonctionnement de la coque de levage ou de la porte de rampe, le cas échéant, et les chocs attendus ou les charges transitoires.

Étape 4: Sélectionnez l'arrangement: vertical, support/piédestal, horizontal, boulonné ou soudé; fournissez le dessin de l'équipement et de la fondation, l'espace disponible, le dégagement d'entretien, l'angle de la flotte de cordes,et direction de charge prévue.

Étape 5: Confirmer le matériau et les pièces rotatives: qualité de la gaine et du cadre, exigence de durcissement des rainures, matériau de l'arbre, type de roulement ou de boîtier, méthode d'étanchéité, lubrification et pièces d'usure remplaçables.

Étape 6: Confirmer le traitement de surface, la quantité, la norme de levage ou maritime applicable, le certificat et la portée de l'inspection, la destination, le délai de livraison requis,et la photo de référence approuvée avant la production.

La structure

Grooved steel sheave | Shaft and retaining arrangement | Bearing or bushing system | Vertical support frame | Bolted or welded mounting base | Lubrication and sealing points as specified | Marine coating or project finish

Les avantages de la direction, de l'installation et de la qualité des câbles

• Le faisceau de rainures tournantes guide la corde en cours d'exécution et change de direction par contact de laminage, ce qui aide à éviter le glissement direct sur un bord d'acier fixe lorsque la corde est correctement alignée.
• La taille du faisceau et la géométrie de la rainure doivent correspondre à la construction réelle de la corde.
• La position de guidage doit être coordonnée avec le tambour du treuil, les faisceaux adjacents, le mécanisme de la porte de rampe, le dispositif de levage,ou du plomb de remorquage afin que l'angle de la flotte et le plomb latéral restent dans l'arrangement autorisé par le fournisseur d'équipement et de corde.
• La tension de la corde agissant par un changement de direction crée une réaction combinée à l'arbre, au cadre, aux boulons ou soudures de montage et à la structure de support.La réaction dépend à la fois de la tension de la corde et de l'angle de la corde incluse.
• Pour le service des équipements de levage, le bloc de faisceau, la fondation, les facteurs de sécurité, la traçabilité du matériau, l'inspection, les essais de résistance et le marquage doivent être vérifiés dans le cadre du système de levage applicable;le diamètre de la corde ne détermine pas une capacité de levage.
• Le durcissement des rainures, les boîtiers autolubrifiants ou les éléments d'amortissement des vibrations peuvent être spécifiés si nécessaire, mais la méthode, le matériau, la dureté, la disposition de la lubrification,et les critères d'inspection doivent être confirmés avant la soumission.
• Les zones d'accès à l'arbre, au roulement, à la rainure et au contact de la corde permettent une inspection de routine, une lubrification, une mesure de l'usure et une planification de remplacement.

Attributs personnalisés

• Fonction du produit: Guide de câble et faisceau de direction → utilisé avec un treuil ou un système de remontage pour contrôler le tracé de la corde et rediriger la corde en cours de route.
• Diamètre de la corde: 20 / 25 / 32 / 38 / 44 / 52 / 60 / 68 / 76 mm → la sélection préliminaire du modèle suit la série de dimensions fournie.
• Service typique: treuil de levage / treuil de porte de rampe / treuil de remorquage / treuil de quai → chaque application nécessite son propre dossier de charge, son propre tracé de corde, son propre service et son propre examen d'approbation.
• Configuration: verticale / debout / horizontale, avec montage boulonné ou soudé → choisir en fonction du câble, de la disposition de l'équipement, de l'accès à la maintenance et de la conception des fondations.
• Matériau: acier moulé / acier C-Mn / acier allié / acier doux → qualité exacte, traçabilité, traitement thermique et soudabilité à confirmer.
• Surface de rainure: usinée et optionnellement durcie → le profil de rainure, le rayon de contact, la finition de surface et les exigences de dureté doivent correspondre à la corde sélectionnée.
• Rameau et lubrification: à confirmer → spécifier les roulements, les boîtiers simples, les boîtiers auto-lubrifiants, les joints, les points de graissage et l'intervalle de maintenance selon les besoins.
• Base de charge: Pour être confirmé → la sélection du modèle nécessite la tension de la corde de conception, l'angle de changement de direction, le facteur dynamique, la charge et la réaction de la fondation; le diamètre de la corde n'est pas un indice de charge.
• Exigence de certificat: Selon la portée du projet → le certificat du fabricant, le certificat de matériau, le rapport d'inspection, la documentation relative au levage ou la participation de la classe doivent être convenus avant la commande.

Comment fonctionne- t- il?

Wire rope leaves the winch drum or preceding sheave → Rope enters the machined groove → The rotating sheave guides the rope and changes its direction → Shaft and frame transfer the resulting reaction to the mounting foundation → Rope continues toward the lifting reeving, mécanisme de porte de rampe, plomb de remorquage ou autre point de travail

Applications

Marine and industrial lifting equipment | Lifting winches | Ramp door operating winches | Ro-Ro ferries and landing craft | Towing winches and towing-wire routing | Engineering vessels | Workboats and special-purpose ships | Dock and shipyard winch systems

Certifications et avantages

Les certificats et l'inspection peuvent être organisés en fonction des exigences du projet, de la traçabilité des matériaux, de la portée des essais convenus et de la procédure d'approbation de la société de classification.La disponibilité et les exigences en matière de témoins doivent être confirmées avant la soumission..

Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai du fabricant

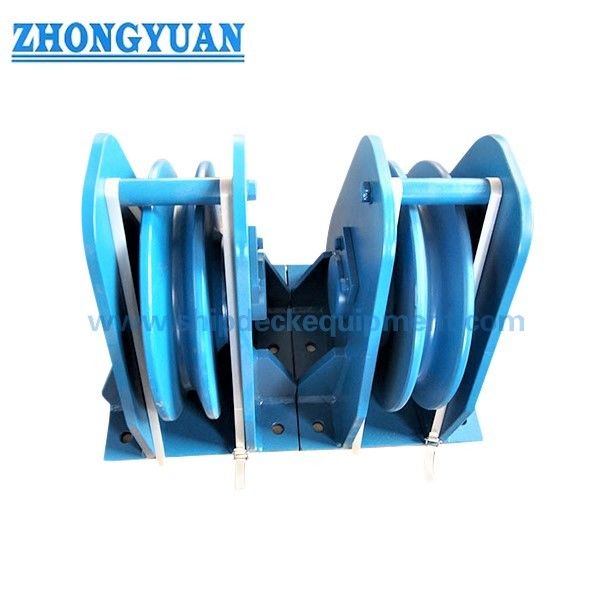

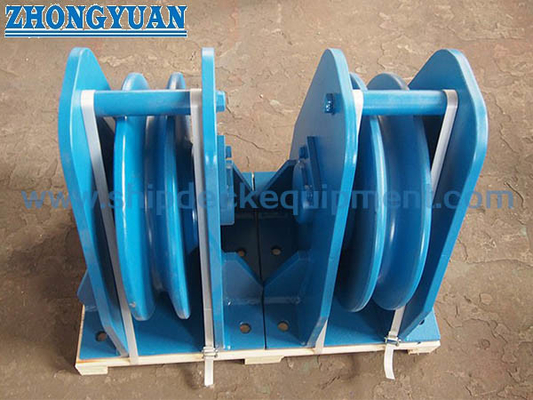

Dessin et photos

Questions fréquentes

Q1: Comment choisir le bon modèle de faisceau de guidage?

R1: Commencez par le diamètre de la corde, mais confirmez également la construction de la corde, la charge minimale de rupture, la tension de conception de la corde, la traction du treuil, la charge de maintien du frein, la vitesse de fonctionnement, l'angle de déviation, le cycle de travail,profil de rainureLe tableau des dimensions à lui seul n'est pas un tableau de capacité de charge.

Q2: Un modèle de faisceau de guidage peut-il être utilisé pour les systèmes de levage, de porte de rampe et de remorquage?

R2: uniquement lorsque la conception réelle a été vérifiée pour ce service.et réactions de fondationUn modèle ne doit pas être transféré entre des applications basées uniquement sur le diamètre de la corde.

Q3: Quelle est la différence entre l'installation boulonnée et la soudure?

R3: Une base boulonnée peut être utilisée pour le retrait et l'entretien lorsque les fondations, les fixations et le préchargement sont correctement conçus.Une base soudée fournit une connexion permanente mais nécessite une compatibilité matérielle confirmée, les détails de soudage, l'accès, l'inspection et le renforcement de la structure de support.
