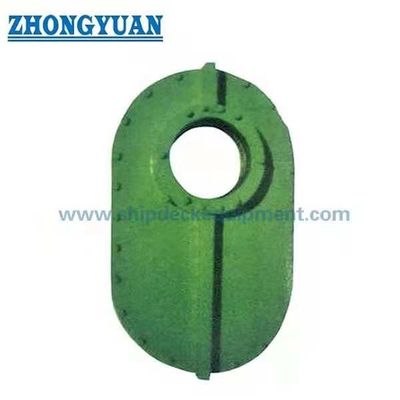

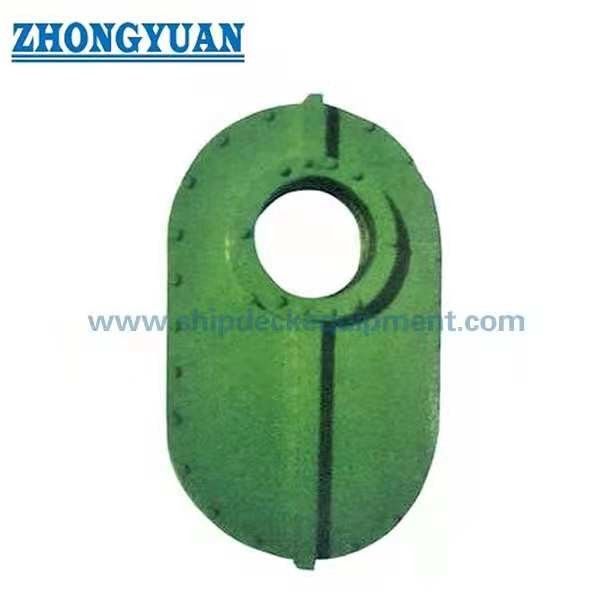

Boîte de bourrage d'axe de bateau pour le système de propulsion intermédiaire de bateau d'axe
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Zhongyuan |
| Certification: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numéro de modèle: | Standard et adapté aux besoins du client |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | As per quotation |
| Détails d'emballage: | Palette ou adapté aux besoins du client |
| Délai de livraison: | Selon l'offre |
| Conditions de paiement: | TTT, L/C, etc. |
| Capacité d'approvisionnement: | Satisfaites aux besoins de clients |
|
Détail Infomation |
|||
| Taille d'axe: | Dia. Dia. 70 to 250mm 70 à 250mm | Matériel: | Fonte, Métal blanc, Bronze, Cuivre |
|---|---|---|---|
| Certificats de classification: | CCS, NK, la BV, ABS, DNV-GL, la LR, Kr, IRS, RS, RINA, etc. | ||
| Mettre en évidence: | boîte de bourrage d'axe de bateau de 250mm,Boîte de bourrage d'axe de bateau d'ABS,boîte de bourrage marine verte |
||
Description de produit
Boîte de bourrage d'axe de bateau pour le système de propulsion intermédiaire de bateau d'axe
Description :
Cette boîte de bourrage est utilisée pour l'axe intermédiaire quand elle traverse la cloison étanche étanche ou d'oiltight. Elle soutiennent le poids d'axe et fournissent la fonction de scellage entre les frontières.
Spécifications techniques principales :
- Taille d'axe : Diamètre 70 250mm
- Matériel : Fer de moulage, métal blanc, bronze, cuivre
- Certificats de classification : CCS, NK, la BV, ABS, DNV-GL, la LR, Kr, IRS, RS, RINA, etc.
| Axe D | D1 | B X H | B1xH1 | L | L1 | L2 | L3 | L4 | n X d1 | n X d2 | n X d3 | δ | Tasse d'huile Volume |
Poids |
| (millimètre) | (millimètre) | (millimètre) | (millimètre) | (millimètre) | (millimètre) | (millimètre) | (millimètre) | (millimètre) | (millimètre) | (millimètre) | (millimètre) | (millimètre) | (cm3) | (kilogramme) |
| 70 | 72 | 220 x360 | 280 x420 | 120 | 15 | 13 x 13 | 15 | 30 | 14 x 13 | 5 x 11 | 4 x 11 | 16 | 18 | 25 |
| 80 | 82 | X.400 240 | X.400 300 | 120 | 15 | 13 x 13 | 15 | 30 | 14 x 13 | 5 x 11 | 4 x 11 | 16 | 18 | 27 |
| 90 | 92 | 260 x430 | 320 x490 | 120 | 15 | 13 x 13 | 15 | 30 | 14 x 13 | 5 x 11 | 4 x 11 | 16 | 18 | 30 |
| 100 | 102 | 290 x490 | 360 x580 | 120 | 15 | 13 x 13 | 15 | 30 | 14 x 13 | 5 x 11 | 4 x 11 | 16 | 18 | 48 |
| 110 | 112 | 310 x520 | 380 x590 | J50 | 25 | 16 x 16 | 20 | 40 | 14 x 15 | 6 x 13 | 4 x 13 | 20 | 25 | 53 |
| 120 | 122 | 350 x590 | 420 x660 | 150 | 25 | 16 x 16 | 20 | 40 | 14 x 15 | 6 x 13 | 4 x 13 | 20 | 25 | 60 |
| 140 | 143 | 390 x650 | 460 x720 | 150 | 25 | 16 x 16 | 20 | 40 | 16 x 15 | 6 x 13 | 4 x 13 | 20 | 25 | 70 |
| 150 | 153 | 400 x670 | 470 x740 | 150 | 25 | 16 x 16 | 20 | 40 | 16 x 15 | 6 x l3 | 4 x 13 | 20 | 25 | 80 |
| 160 | 163 | 420 x7l0 | 500 x790 | 190 | 35 | 19 X (9 | 25 | 50 | 16 x 17 | 7 x 15 | 6 x 15 | 20 | 50 | 85 |
| 180 | 183 | 450 x770 | 530 x850 | 190 | 35 | 19 x 19 | 25 | 50 | 16 x 17 | 7 x 15 | 6 x 15 | 20 | 50 | ll8 |
| 200 | 203 | 480 x820 | 560 x900 | 190 | 35 | } 9 x 19 | 25 | 50 | 16 x 17 | 7 x 15 | 6 x 15 | 20 | 50 | 123 |
| 220 | 224 | 510 x870 | 590 x950 | 190 | 35 | 19 x 19 | 25 | 50 | 16 x 17 | 7 x 15 | 6 x 15 | 22 | 50 | 132 |
| 250 | 254 | 550 x930 | 630 x1010 | 190 | 35 | 19 x 19 | 25 | 50 | 16 x 17 | 7 x 15 | 6 x 17 | 22 | 50 | 140 |
Dessin de boîte de bourrage d'axe de bateau pour le système de propulsion intermédiaire de bateau d'axe
