Treuil de lamanage marin 10-20 kN, entraînement électrique, conforme à la norme ISO 7364 | Équipement de manutention de passerelle de lamanage pour navires
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Zhongyuan Marine Equipment |
| Certification: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numéro de modèle: | standard ou personnalisé |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | Based on quotation |
| Détails d'emballage: | Exporter une palette standard ou un emballage personnalisé |
| Délai de livraison: | Basé sur les exigences du projet |
| Conditions de paiement: | T/T, LC |
| Capacité d'approvisionnement: | Production personnalisée en fonction des exigences du projet |
|
Détail Infomation |
|||
| Standard:: | Pour les appareils de traitement des eaux usées2016 | Taper:: | Tambour électrique simple/double, sauvegarde manuelle |
|---|---|---|---|
| Tests en usine:: | Essai de fonctionnement sans charge, essai de charge de tambour, essai statique sous 1,5 charge de m | Charge de travail:: | 10KN, 16KN,20KN |
| Velocité (m/min):: | 8-12 m/min | Câble métallique: | Dia. 13 (mm); |
| Matériel:: | L'acier doux, | Contrôle:: | Contrôle local |
| Certificats de classement:: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat de test des fabricants | ||
| Mettre en évidence: | treuil iso7364 d'échelle pilote,treuil actionné par moteur électrique d'échelle pilote,treuil de l'échelle 20kn pilote |
||
Description de produit
10 20 kN Échafaudage de l'échelle du pilote de marine ISO 7364 Propulsé électriquement
Vue d'ensemble du produit
Le treuil d'échelle de pilotage maritime à moteur électrique ISO 7364 est conçu pour les opérations de manutention et de stockage d'échelles de pilotage sur les ponts des navires.
Il est conforme à la norme ISO 7364:2016, assurant des performances sûres et fiables dans les milieux marins.
Le treuil est équipé d'un entraînement électrique avec une sauvegarde manuelle, d'une structure compacte et d'un fonctionnement stable pour un déploiement et une récupération sûrs de l'échelle.
Spécifications rapides
• Norme: ISO 7364:2016
• Charge de travail: 10 kN 16 kN 20 kN
• Type de tambour: tambour simple.
• Vitesse de levage: 820 m/min
• Fil de câble: 6×37-13.0-170-1
• Capacité du fil: jusqu'à 95 m
• Type d'entraînement: électrique (réserve manuelle)
• Contrôle: contrôle local
• Matériau: acier au carbone
• Traitement de surface: Sa2,5 + revêtement epoxy
• Température de fonctionnement: -40°C à +50°C
Principaux paramètres techniques
| Modèle | 10KN | 16KN | 20KN |
| Charge du tambour (KN) | 10 | 16 | 20 |
| Charge de support (KN) | 30 | 48 | 60 |
| Rapideur de levage ((m/min) | 8.09/10 | 9.85/11.64 | 15.3/20. Je vous en prie.7 |
| Couche de fil enroulé sur tambour | 3 | 3 | 4 |
| Capacité du fil (m) | 37 | 50 | 95 |
| Taille du fil de fer | 6*37-13.0-170-1 | 6*37-13.0-170-1 | 6*37-13.0-170-1 |
| Ratio de transmission électrique | 75.43 | 69.48 | 51.19 |
| Proportion de transmission manuelle | 30.73 | 30.73 | 31.5 |
| Efficacité totale | 0.83 | 0.858 | 0.85 |
Guide de sélection des treuils
Étape 1: charge de travail: 10 kN 16 kN 20 kN
Étape 2 Type de tambour: tambour unique ∙ Double tambour
Étape 3: Vitesse de levage: 8 à 12 m/min 12 à 20 m/min
Étape 4: câble métallique: câble métallique de 6 × 37
Étape 5 Type de conduite: électrique avec sauvegarde manuelle
Étape 6: contrôle: contrôle local
Structure et composants
Structure et composants: moteur électrique. Système de transmission boîte de vitesses. Tambour simple/double. Système de câbles.
Attributs personnalisés
Charge de travail: 10 / 16 / 20 kN
Type de tambour: simple / double
Velocité: 820 m/min
Type de moteur: électrique
Contrôle: local
Cordon de fil: 6 × 37
Installation: montée sur le pont
Configuration personnalisée et guide d'enquête
Charge de travail. Type de tambour. Vitesse de levage. Spécification de câble. Capacité de câble. Exigences d'installation.
Envoyer les données ci-dessus pour la sélection du modèle et le devis
Comment fonctionne- t- il?
Le moteur électrique entraîne le tambour via la boîte de vitesses, en enroulant ou en relâchant la corde de fil pour gérer les échelles de pilotage.
La commande manuelle assure le fonctionnement en cas de panne de courant.
Applications
Applications: manipulation de l'échelle du pilote. Opérations sur le pont du navire. Navires cargo. Navires offshore. Opérations portuaires.
Certifications et avantages
Certifications: CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS
Avantages: conforme à la norme ISO 7364 Drive électrique stable Conception compacte Récupération manuelle Entretien facile
Dessin et photos
• dessin d'arrangement général
• dessin de la structure
• L'aménagement de l'installation

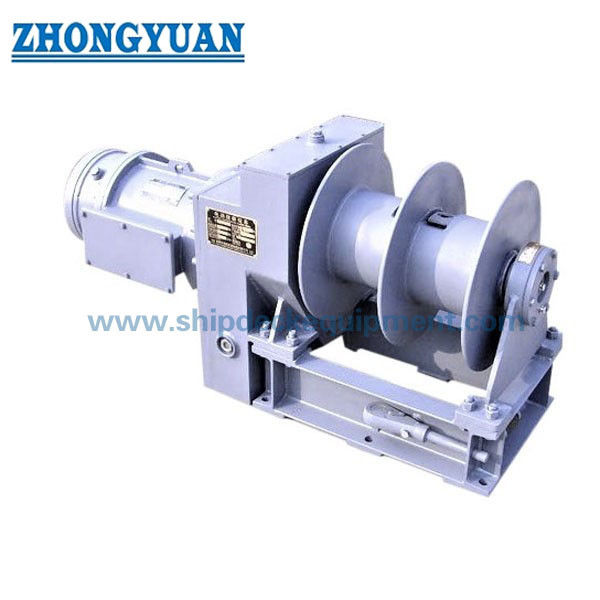

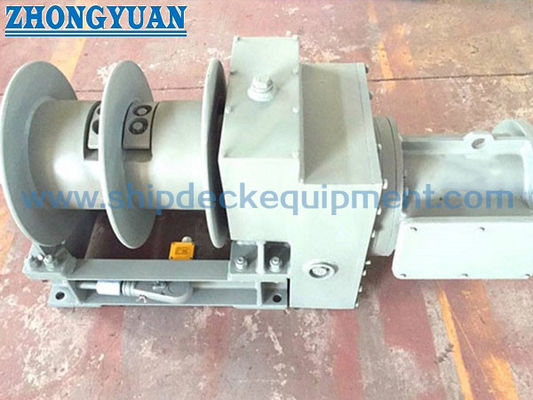

• Photos du produit
Informations relatives à la commande
MOQ: 1 unité
Délai de livraison: en fonction du projet
Le paiement: T/T, L/C
Questions fréquentes
Q1: Est-il conforme à l'ISO? R: Oui, à l'ISO 7364:2016.
Q2: Opération de sauvegarde? A: conduite manuelle disponible.
Q3: Options de batterie? A: batterie simple et double.
