Treuil de bossoir électrique 10-20 kN pour échelle d'embarquement | Équipement de manutention d'échelle de coupée pour navire ISO 7364

10 ¢ 20 kN électrique de l'hébergement de l'échelle de treuil.

Vue d'ensemble du produit

Le treuil électrique d'échelle d'hébergement de 10 ‰ 20 kN est un élément de la machinerie du pont du navire utilisé pour abaisser, soulever et fixer une échelle d'hébergement lors des arrangements d'embarquement.Il est équipé d'un moteur électrique, boîte de vitesses, tambour, système de câbles, dispositif de freinage/détention, entraînement manuel de secours et équipement de commande local.charge de support, la capacité des câbles, la position d'installation, l'alimentation électrique, le dispositif de commande et le dessin du dispositif d'embarquement du navire.

Le nom du produit fourni utilise le verrou de l'échelle pilote, mais la vérification standard montre que l'ISO 7364:2016 est intitulée pour les verrou d'échelle d'hébergement.tandis que les bobines du treuil de l'échelle pilote sont couvertes séparément par l'ISO 24136:2021Par conséquent, cette page positionne le produit comme un treuil d'échelle d'hébergement électrique ISO 7364.Exigences de transfert de pilotes de l'OMI, et l'arrangement de transfert des pilotes approuvé par le navire doit être confirmé avant la soumission finale.

Spécifications rapides

• Type de produit: treuil électrique pour échelle d'hébergement → machines de pont pour l'abaissement, le levage, la tenue et le rangement contrôlés des échelles.
• La norme ISO 7364:2016 → le champ d'application officiel de l'ISO est celui des treuils d'échelle d'hébergement; les bobines des treuils d'échelle de pilotage doivent être vérifiées conformément à l'ISO 24136:2021.
• Charge nominale du tambour: 10 / 16 / 20 kN → la sélection doit suivre le poids de l'échelle, le rebond de la corde, la charge du tambour et l'aménagement du navire approuvé.
• Charge de support: 30 / 48 / 60 kN → utilisée comme données de sélection fournies et ne doit pas être réécrite comme SWL de levage pour le personnel.
• Vitesse de levage: 8,09×20,7 m/min selon les données du modèle fourni → la vitesse finale doit correspondre à l'opération d'embarquement et à l'exigence de contrôle sécuritaire.
• Fil de câble: 6×37-13.0-170-1 comme fourni → la norme exacte de la corde, la qualité de traction, la galvanisation et la portée du certificat doivent être confirmées.
• Capacité du fil: 37 / 50 / 95 m → important pour le déplacement de l'échelle, le contrôle de la couche de tambour et la hauteur disponible du côté du navire.
• Traction et sauvegarde: entraînement par moteur électrique avec fonctionnement manuel → entraînement manuel est utilisé pour la récupération d'urgence ou de panne de courant selon les modalités du projet.
• Test d'usine: test de fonctionnement sans charge, test de charge de tambour et test de maintien statique peuvent être organisés selon la portée de la commande et les exigences d'inspection.
• Traitement de surface: Sa 2,5 soufflage + revêtement époxy comme référence → système de revêtement final suivant les spécifications du récipient ou les exigences du client.

Principaux paramètres techniques

Guide de sélection et d'enquête

Première étape:Confirmer si le projet nécessite un treuil d'échelle d'hébergement ISO 7364 ou une bobine de treuil d'échelle pilote..

Deuxième étape:Confirmer le modèle nominal: 10 kN, 16 kN ou 20 kN en fonction du poids de l'échelle d'hébergement, de l'étirement de la corde, de la hauteur de déplacement, de la position de rangement et de la disposition d'embarquement approuvée.

Étape 3:Confirmer l'agencement à tambour simple ou à tambour double, la capacité du fil de fer, les exigences en matière de couche de remontage, l'orientation du tambour et, le cas échéant, la disposition gauche/droite.

Étape 4:Confirmer la conduite et la commande: spécification du moteur électrique, alimentation, station de commande locale, arrêt d'urgence, accès manuel de secours et toute exigence de télécommande.

Étape 5:Confirmer la sécurité et la portée de l'inspection: dispositif de freinage/de retenue, test de retenue statique, test de fonctionnement sans charge, test de charge du tambour, certificat de matériau, témoin de classe et critères d'acceptation.

Étape 6:Fournir le dessin de l'échelle, le dessin des fondations du treuil, l'aménagement du pont, l'espace d'installation disponible, la quantité, l'exigence de certificat, la destination de livraison et le délai de livraison requis.

La structure

Electric motor | Gearbox transmission system | Single or double drum | Wire rope and rope termination | Brake / holding device | Manual backup drive | Local control station | Deck foundation and base frame | Protective cover or guard if specified

Équipement d'embarquement, conduite et avantages en matière de sécurité

• L'entraînement électrique assure une rotation contrôlée du tambour pour abaisser et récupérer l'échelle d'hébergement, tandis que le rapport de la boîte de vitesses est sélectionné pour correspondre à la charge du tambour et à la vitesse de fonctionnement.
• L'entraînement manuel de secours permet le fonctionnement de récupération lorsque l'alimentation électrique n'est pas disponible, mais son accès, son espace libre de fonctionnement et la disposition de la poignée doivent être confirmés par le dessin de la disposition du navire.
• Le frein ou le dispositif de retenue est un élément essentiel de la sécurité: sa capacité de retenue, sa charge d'essai statique, sa méthode de relâchement et son champ d'inspection doivent être confirmés avant la production.
• La capacité des câbles et les couches d'enroulement affectent la sécurité des déplacements et du rangement.
• Pour les treuils d'échelle d'hébergement ISO 7364, l'équipement est destiné à la manutention et au maintien des échelles.
• Lorsqu'elle est utilisée dans un dispositif de transfert de pilote, la position de la bobine du treuil ne doit pas entraver un accès sûr,et l' arrangement réel doit suivre l' arrangement de transfert de pilote approuvé et l' exigence de pavillon / classe applicable.
• L'essai de fonctionnement sans charge, l'essai de charge du tambour, l'essai de tenue statique et l'inspection de classe peuvent être organisés en fonction de la portée de la commande, mais les valeurs d'essai et les critères d'acceptation doivent être convenus avant la soumission.

Attributs personnalisés

• Norme: ISO 7364:2016 → s'applique aux treuils d'échelle d'hébergement des navires; confirmer ISO 24136 si le projet concerne des bobines de treuil d'échelle pilote.
• Modèle nominal: 10 / 16 / 20 kN → sélectionnez par charge de tambour, charge de support, disposition d'échelle et capacité de câble.
• Type de tambour: tambour simple ou double → type d'échelle de suivi et disposition d'embarquement.
• Vitesse de levage: 8,09×20,7 m/min à partir des données fournies → confirmer la vitesse de fonctionnement et la méthode de commande requises avant commande.
• Corde de fil: 6×37-13.0-170-1 → spécification de la corde fournie; la qualité finale de la corde, la finition, le certificat et le facteur de sécurité doivent être confirmés.
• Type d'entraînement: entraînement par moteur électrique → puissance du moteur, tension, fréquence, classe d'isolation et besoins en électricité marine doivent être confirmés.
• Récupération manuelle: disponible selon la configuration → utilisée pour la récupération lorsque le moteur électrique n'est pas disponible.
• Commande: commande locale telle qu'elle est fournie → commande à distance, interrupteur de limite, arrêt d'urgence ou interverrouillage doivent être indiqués si nécessaire.
• Traitement de surface: Sa 2,5 soufflage + revêtement époxy → revêtement final, couleur et protection contre la corrosion suivent les spécifications du récipient.
• Exigence de certificat: disponible selon la portée de la commande → le certificat de classe, le certificat du fabricant, le certificat du matériau et le rapport du témoin doivent être confirmés avant la production.

Comment fonctionne- t- il?

Operator activates local control → Electric motor drives the gearbox and drum → Wire rope pays out or winds in to lower or recover the accommodation ladder → Brake / holding device secures the drum when stopped or in stowage condition → Manual backup can be used for emergency recovery according to the approved operating procedure

Applications

Traitement des échelles d'hébergement Arrangement de l'embarquement des navires Navires cargo Navires-citernes Navires-grotesques Navires-conteneurs Arrangement de l'accès des passagers Projets de construction et de réaménagement des machines sur le pont

Certifications et avantages

Les certificats peuvent être organisés en fonction des exigences du projet, de la portée de l'inspection, de la traçabilité des matériaux, des exigences de test et de la procédure d'approbation de la société de classe.

Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai du fabricant

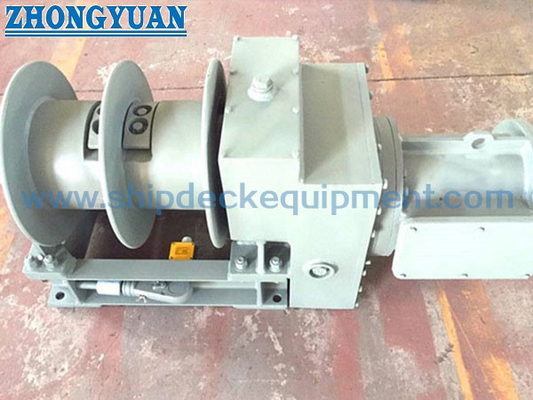

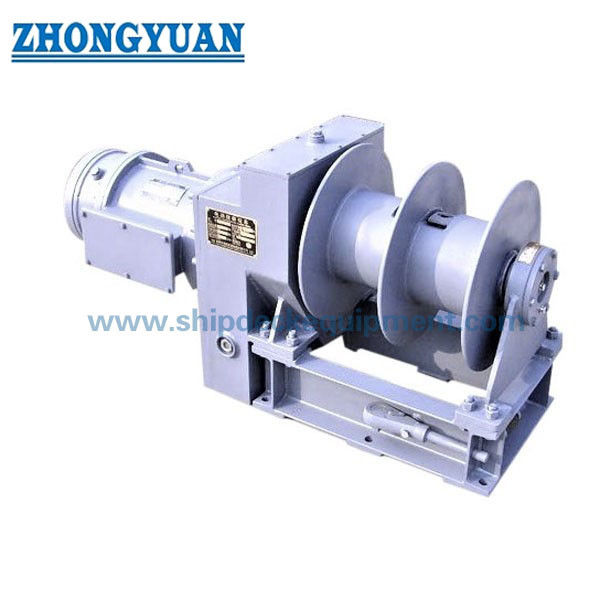

Dessin et photos

Questions fréquentes

Q1: Est-ce que l'ISO 7364 est une norme pour les treuils d'escalier pilote?

A1: N° ISO 7364:2016 est la norme ISO pour les treuils d'échelle d'hébergement. Si le projet concerne un rouleau de treuil d'échelle pilote, ISO 24136:Les exigences relatives à l'organisation du transfert des pilotes devraient être vérifiées avant la confirmation technique finale..

Q2: Ce treuil peut-il être utilisé pour soulever des hommes?

A2: Il ne doit pas être décrit comme un treuil de levage. Le treuil est destiné à la manutention et à la tenue d'échelles d'hébergement.plateforme d'accès, points de sécurisation, procédure d'exploitation et approbation de classe/drapeau.

Q3: Quelles informations sont nécessaires avant le devis?

A3: Confirmer la base standard, le modèle nominal, le dessin de l'échelle, le type de tambour, la capacité du câble, l'alimentation électrique, la méthode de commande, le fondement d'installation, l'arrangement manuel de sauvegarde, les exigences d'essai,portée du certificat, quantité, destination de livraison et délai de livraison requis.
