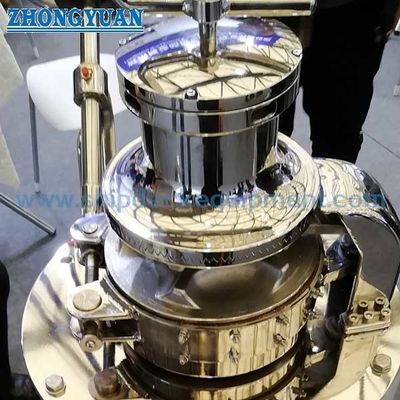

Treuil à cabestan vertical électro-hydraulique pour amarrage | Cabestan vertical marin
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Zhongyuan Marine Equipment |
| Certification: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numéro de modèle: | standard ou personnalisé |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | Based on quotation |
| Détails d'emballage: | Exporter une palette standard ou un emballage personnalisé |
| Délai de livraison: | Basé sur les exigences du projet |
| Conditions de paiement: | T/T, LC |
| Capacité d'approvisionnement: | Production personnalisée en fonction des exigences du projet |
|
Détail Infomation |
|||
| Taille de la chaîne: | 12,5 à 70 mm | Catégorie de chaîne: | AM2 / AM3 |
|---|---|---|---|
| Charge de travail: | 5 à 250 kN | vitesse de déformation: | 9 à 18 minutes/minute |
| Vitesse de chaîne: | ≥9 m/min | Diamètre de la corde: | 11-46 mm |
| Type de corde: | Acier / Synthétique | Type de lecteur: | électrique / hydraulique |
| Type de contrôle: | Local/Distant | Type de socle: | Au-dessous/semi/au-dessus du pont |
| Application: | Amarrage / Ancre | Certificats de classification: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat de test des fabricants |
| Mettre en évidence: | Cabestan de amarrage hydraulique,Cabestan vertical d'ancre de la BV,cabestan vertical d'ancre |
||
Description de produit
Treuil d'ancre à cabestan vertical électro-hydraulique pour amarrage | Cabestan vertical marin
Présentation du produit
Un treuil d'ancre à cabestan vertical électro-hydraulique est un type d'équipement de pont marin conçu pour les opérations d'amarrage, la manutention d'ancres et le levage de cordages ou de chaînes.
Il est entraîné par une unité de puissance électro-hydraulique, fournissant un couple stable et des performances fiables dans les conditions marines.
La conception verticale le rend idéal pour les espaces de pont limités et une intégration facile dans les structures de navires.
Spécifications rapides
• Fonction : Amarrage / Manutention d'ancre / Levage
• Taille de chaîne : 12,5–70 mm
• Grade de chaîne : AM2 / AM3
• Charge de travail : 5–250 kN
• Diamètre de tête de cabestan : 200–700 mm
• Vitesse de cabestan : 9–18 m/min
• Diamètre de cordage : 11–46 mm
• Type d'entraînement : Électrique / Électro-hydraulique
• Commande : Locale / À distance
Paramètres techniques principaux
| Dia. chaîne (mm) |
Travail Charge (KN) |
Vitesse nominale (m/min) | Charge de cabestan (KN) | Puissance moteur (KW) | ||
| AM2 | AM3 | Électrique | Hydraulique | |||
| 12,5 | 6,6 | 14,6 | 9 | 5 | 2,2/0,75 | 2,2 |
| 14 | 8,3 | 17,2 | 9 | 6 | 2,2/0,75 | 3 |
| 16 | 10,9 | 20 | 9 | 8 | 2,2/0,75 | 4 |
| 17,5 | 13 | 14,6 | 9 | 10 | 3/1,3 | 4/5,5 |
| 19 | 15,3 | 17,2 | 9 | 10 | 4,3/1,7 | 5,5 |
| 20 | 17,9 | 20 | 9 | 15 | 4,3/1,7 | 5,5/7,5 |
| 22 | 20,6 | 23 | 9 | 15 | 6/2,5 | 7,5 |
| 24 | 24,5 | 27,4 | 9 | 20 | 8,5/3,5 | 7,5/11 |
| 26 | 28,7 | 32,1 | 9 | 20 | 8,5/3,5 | 11 |
| 28 | 33,3 | 37,2 | 9 | 25 | 8,5/3,5 | 11 |
| 30 | 38,3 | 42,8 | 9 | 30 | 11/11/7,5 | 15 |
| 32 | 43,5 | 48,6 | 9 | 30 | 11/11/7,5 | 15 |
| 34 | 49,1 | 54,9 | 9 | 40 | 16/16/11 | 15/8,5 |
| 36 | 55,1 | 61,6 | 9 | 40 | 16/16/11 | 18,5 |
| 38 | 61,4 | 68,9 | 9 | 50 | 16/16/11 | 18,5/22 |
| 40 | 68 | 76 | 9 | 60 | 22/22/16 | 22/30 |
| 42 | 75 | 83,8 | 9 | 60 | 22/22/16 | 22/30 |
| 44 | 82,3 | 92 | 9 | 70 | 22/22/16 | 30 |
| 46 | 89,9 | 100,5 | 9 | 80 | 30/30/22 | 30 |
| 48 | 97,9 | 109,4 | 9 | 80 | 30/30/22 | 30/37 |
| 50 | 106,3 | 118,8 | 9 | 90 | 30/30/22 | 37 |
| 52 | 114,9 | 128,4 | 9 | 100 | 30/30/22 | 37/45 |
| 54 | 123,9 | 138,5 | 9 | 100 | 45/45/30 | 45 |
| 56 | 133,3 | 149 | 9 | 120 | 45/45/30 | 45 |
| 58 | 143 | 159,8 | 9 | 120 | 45/45/30 | 45/55 |
| 60 | 153 | 171 | 9 | 140 | 45/45/30 | 55 |
| 62 | 163,4 | 182,6 | 9 | 150 | 45/45/30 | 55 |
| 64 | 174,1 | 194,6 | 9 | 160 | 60/60/45 | 55/75 |
| 66 | 185,1 | 206,9 | 9 | 160 | 60/60/45 | 75 |
| 68 | 196,5 | 219,6 | 9 | 180 | 60/60/45 | 75 |
| 70 | 208,3 | 232,8 | 9 | 200 | 60/60/45 | 75 |
Guide de sélection du cabestan
✔ Étape 1 – Sélectionner la taille de la chaîne (paramètre principal)
· 12,5–26 mm → petits navires / usage léger
· 28–42 mm → navires moyens
· 44–70 mm → offshore lourd
→ La taille de la chaîne détermine la charge de travail, la puissance du moteur et la configuration du système
✔ Étape 2 – Confirmer la charge de travail
· 5–20 kN → usage léger
· 20–80 kN → usage moyen
· 80–250 kN → usage lourd
✔ Étape 3 – Type et diamètre du cordage
· Câble d'acier / Cordage synthétique
→ Détermine la taille du tambour
✔ Étape 4 – Vitesse
· 9–12 standard / 12–18 haute efficacité
✔ Étape 5 – Type d'entraînement
· Électrique / Électro-hydraulique
✔ Étape 6 – Commande
· Locale / À distance
✔ Étape 7 – Type de base
· Sous / Semi / Au-dessus du pont
Note d'ingénierie : Sélection basée sur la taille de la chaîne, le cordage, la charge et la structure du navire.
Structure et composants
Structure et composants : Unité hydraulique | Système d'engrenages | Base
Guide de configuration personnalisée et de demande
✔ Taille de chaîne (mm)
✔ Grade de chaîne (AM2 / AM3)
✔ Charge de travail (kN)
✔ Type de cordage (Acier / Synthétique)
✔ Diamètre de cordage (mm)
✔ Vitesse (m/min)
✔ Type d'entraînement (Électrique / Hydraulique)
✔ Type de commande (Locale / À distance)
✔ Type de base (Sous / Semi / Au-dessus du pont)
→ Envoyez les informations ci-dessus pour le dessin, la sélection et le devis.
Comment ça marche
Applications
Opérations d'amarrage de navires | Manutention de chaînes d'ancres | Navires offshore | Barges et navires de fret | Opérations portuaires et de havres | Projets d'ingénierie marine
Certifications et avantages
CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS
Dessins et photos
• Dessin d'ensemble
• Photos du produit
• Dessin d'installation
Informations de commande
MOQ 1
Livraison basée sur le projet
Paiement T/T L/C
FAQ
Q: Différence cabestanvs treuil ?
R: Cabestan pour cordage, treuil pour chaîne
