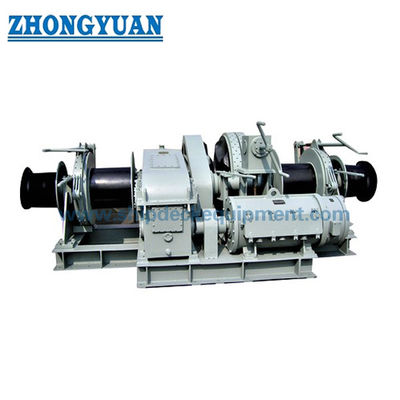

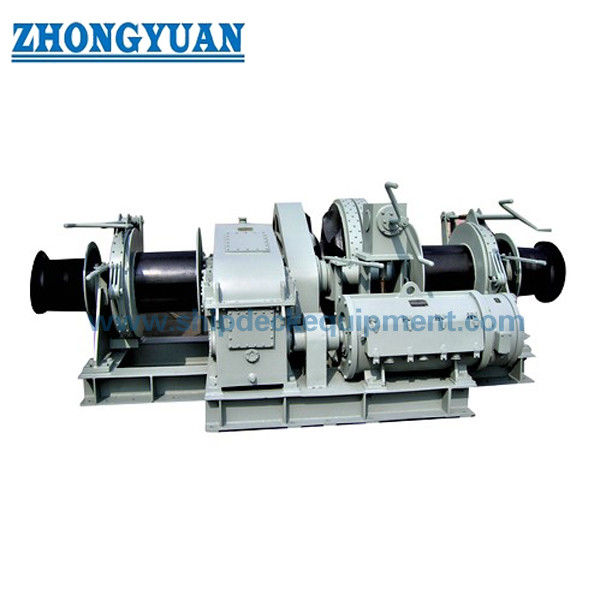

Ventilateur à ancrage électrique et treuil d'amarrage à double tambour mono-tsigane

Ventilateur à ancrage électrique et treuil d'amarrage avecDouble tambour single gypsy

Définition:

Vins d'ancrage et de moulage électrique à double tambour gypse unique, ce système de haute performance est un composant essentiel pour les opérations d'amarrage et d'ancrage des navires.Nous sommes spécialisés dans la fabrication de treuils d'ancrage électriques personnalisables et de treuils d'amarrageLa configuration, y compris le nombre de gypsies et de tambours, peut être adaptée aux besoins de l'utilisateur final.

Principales spécifications techniques:

Matériau: acier doux, coulée

Puissance: électrique

Certificats de classement:CCS, NK, BV, ABS, DNV, LR, KR, BKI, IRS, RS, etc.

Construit selon les règles de classification des navires de mer.

Φ32 Pare-brise électrique à double tambour mono-tsigane

Paramètres techniques:

1. diamètre de la chaîne d'ancrage: Φ32 mm

2- Charge de traction nominale: 43,5 kN

3Vitesse de travail: 9 m/min.

4. Charge d'amarrage: 30 kN

5- Charge de support: 261 kN

6. Puissance du moteur: 16/16/11KW

7Vitesse: 9 m/min.

8Numéro de gitane:

9Délai de livraison: 90 jours

10. Période de garantie: un an après la livraison

11Couleur: spécifiée par le client

12Énergie électrique: 110V, 220V, 240V en courant alternatif monophasé

Les appareils de commande électronique doivent être équipés d'un système de commande électronique à courant alternatif à trois phases de 220V, 380V, 440V, 660V.

13Composition: principalement composé de base, cadre murale, double roue à roulettes d'ancrage, double embrayage, double frein, tambour de câble à paire tordue, réducteur, boîte de commande électrique, contrôleur principal,frein à double ancrage, à double rouleau, etc.

Objectifs:

Le produit est installé sur le pont principal du navire officiel chargé de l'application de la loi et à l'avant et à la poupe du navire.et le câble est serré ou ancré lorsque le navire est arrêtéC'est un équipement de sécurité pour le navire.

Précautions pour l'installation et l'entretien:

1Le manuel d'instructions doit être conservé par l'acheteur. Nous invitons sincèrement le propriétaire à inspecter personnellement l'ensemble du processus et les performances du moteur.Après confirmation de la qualification de l'équipementL'opérateur doit tout maîtriser!

2L'installation de l'écrou sur le navire doit assurer que l'angle d'enroulement entre la chaîne d'ancrage et la béquille est de 117-120 degrés.

3La qualité du service gagne la satisfaction des utilisateurs et doit être installée et qualifiée par des professionnels.

4Il convient de s'assurer que les trois yeux (cylindre à chaîne, frein à chaîne et roue dentée) sont alignés lorsque la chaîne d'ancrage est tendue.

5Le moteur, la coque et le personnel électrique doivent être mis en service selon les instructions!Le pare-brise doit pouvoir fonctionner en continu pendant 30 minutes à la tension nominale et à la vitesse nominale, et doit pouvoir fonctionner en continu pendant 2 minutes sous l'action d'une tension de surcharge d'au moins 1,5 fois la tension nominale; en outre,le pare-brise doit également être équipé d'un dispositif de protection contre la surcharge, qui peut être tourné en cas de surcharge.

6- Effectuer une formation technique des opérateurs selon les exigences du chantier naval et de l'armateur.

7Il devrait pouvoir tourner vers le bas et vers le bas et être stable et rapide pendant le fonctionnement.

Principaux paramètres techniques:

Dia de la chaîne (mm)	Charge de travail (KN)	Maintien de la charge (KN)	Vitesse (m/min)	Charge de déformation (KN)	Puissance du moteur (KN)
12.5	5. 9	30	9	5	3/ 1. 2
14	8.3	51	9	8	5.5
16	10. 9	67	9	8	5.5
17.5	13	80	9	8	5.5
19	15. 3	95	9	10	7.5
20.5	17.9	110	9	10	7.5
22	20. 6	126	9	10	7.5
24	24. 5	149	9	20	11
26	28. 7	175	9	20	11
28	33. 3	202	9	30	15
30	38. 3	231	9	30	15
32	43.5	261	9	30	22
34	49. 1	294	9	30	22
36	55. 1	329	9	30	22
38	61. 4	365	9	40	30
40	68	402	9	40	30
42	75	442	9	40	30
44	82. 3	483	9	50	37
46	89.9	526	9	50	37
48	97.9	570	9	50	37
50	106.3	617	9	50	45
52/ 54	114. 9/ 123. 9	664/ 713	9	50	45
56/ 58/ 60	133. 3/ 143/ 153	764/ 816/ 870	9	60	45
62/ 64	163. 4/ 174. 1	925/ 982	9	80	55
66/ 68	185. 1/ 196. 5	1040/ 1098	9	100	75
70/7 3	208. 3/ 226. 5	Nom de l'entreprise	9	100	75
76/7 8	245. 5/ 258. 6	1350/ 1416	9	125	90
81/ 84	311. 7/ 335. 2	2171/ 2320	9	140	110
87/ 90	359- Je vous en prie.8	2473/ 2629	9	150	120
92 à 95	402/ 428. 7	2735/ 2898	9	200	130
97 à 100	446. 9/ 475	2995/ 3162	9	250	150
105/ 107	523. 7/ 543. 8	3612/ 3750	9	300	180
112/ 114	595. 8/ 617. 3	4109/ 4228	9	350	200

Dessin de l'ancre électrique à double tambour à single gypsy, pare-brise, treuil d'amarrage, équipement de pont de bateau
