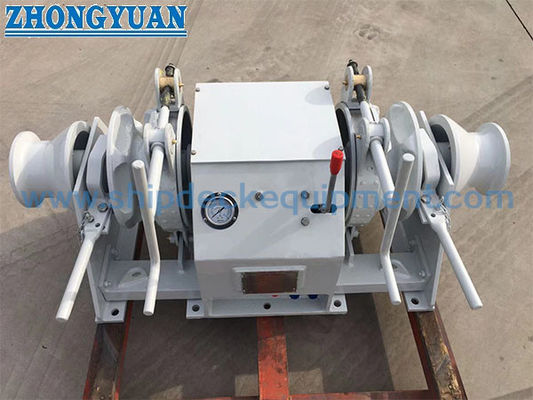

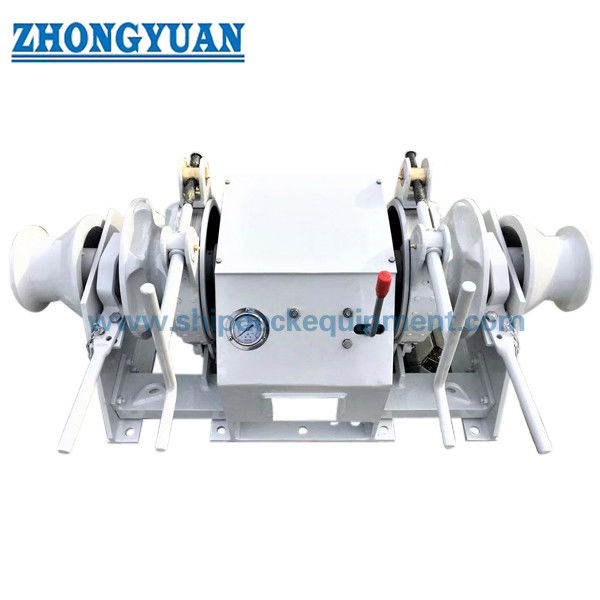

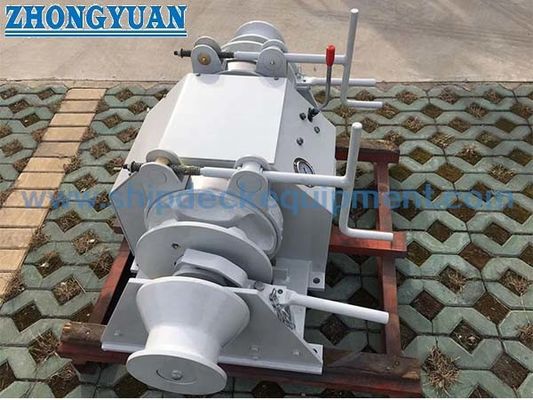

12.5 30 mm Économie d'espace Ventilateur hydraulique d'ancrage
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Zhongyuan Marine Equipment |
| Certification: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numéro de modèle: | Standard et adapté aux besoins du client |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | As per quotation |
| Détails d'emballage: | Palette ou adapté aux besoins du client |
| Délai de livraison: | Selon l'offre |
| Conditions de paiement: | TT, LC |
| Capacité d'approvisionnement: | Satisfaites aux besoins de clients |
|
Détail Infomation |
|||
| Diamètre de la chaîne d'ancrage: | Φ40 mm | Charge d'ancrage: | 68KN |
|---|---|---|---|
| Charge de la tige: | 68KN | Corde de corde: | 150m |
| Vitesse de fixation: | 6-18m/min | Puissance du moteur: | 30KW |
| Certificats de classification: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, etc. | ||
| Mettre en évidence: | Guindeau 30KW hydraulique,guindeau hydraulique de 150m,Guindeau 30KW électrique |
||
Description de produit
12.5 30 mm Économie d'espace Ventilateur hydraulique d'ancrage
Vue d'ensemble du produit
Le pare-brise hydraulique à ancrage à économie d'espace est spécialement conçu pour la manutention de la chaîne d'ancrage sur les navires avec un espace de pont limité.
Le système adopte une boîte de vitesses intégrée compacte et une conception de moteur hydraulique, réduisant l'empreinte de l'installation tout en maintenant des performances fiables de manutention de l'ancre.
Il convient aux petits navires, bateaux de travail et bateaux à pont avant étroit.
Ce frégate est principalement conçu pour la manutention de la chaîne d'ancrage, avec une manutention de corde auxiliaire optionnelle via l'extrémité de déformation.
Spécifications rapides
• Taille de la chaîne d'ancrage: 12,5 à 30 mm
• Tirage de la chaîne d'ancrage: 5,9 ∼ 38,3 kN
• Charge de maintien du frein: 30 ‰ 231 kN
• Vitesse de la chaîne: 915 m/min
• Tirage de la tête de déformation: 5 ̊30 kN
• Capacité de chaîne: jusqu'à 82,5 m
• Puissance du moteur: 415 kW
• Type d'entraînement: hydraulique (HPU électrique)
• Configuration: simple / double gypse + extrémité déformée
• Commande: commande locale du joystick
• Grade de la chaîne: U2 / U3
Principaux paramètres techniques
| Chaîne (mm) | Traction de la chaîne (kN) | Charge de freinage (kN) | Vitesse (m/min) | Poussée de déformation (kN) | Puissance moteur (kW) |
| 12.5 | 5.9 | 30 | ≥ 9 | 5 | 4 |
| Le 14/16/17.5 | 8.3/10.9/13 | Le numéro 51/67/80 | ≥ 9 | 8 | 5.5 |
| Le 19/20.5/22 | 15.3/17.9/20. Je vous en prie.6 | 95/110/126 | ≥ 9 | 10 | 7.5 |
| 24 heures sur 24 | 24.5/28. Je vous en prie.7 | Le numéro 149/175 | ≥ 9 | 20 | 11 |
| 28/30 | 33.3/38. Je vous en prie.3 | 202/231 ou | ≥ 9 | 30 | 15 |
| 32/34/36 | 43.5/49.1/55. Je vous en prie.1 | Le numéro 261/294/329 | ≥ 9 | 30 | 22 |
Guide de sélection
Étape 1 Choisissez la taille de la chaîne (12,5 30 mm) Étape 2 3 kN) 3e étape Confirmer la charge de maintien du frein (30 231 kN) 4e étape Sélectionner la vitesse de la chaîne (9 15 m/min) 5e étape Confirmer l'entraînement hydraulique 6e étape Sélectionner la configuration 7e étape Conception de l'installation
Structure et composants
Structure et composants: moteur hydraulique (intégré) boîte de vitesses compacte roue gitane (manipulation de la chaîne) tête de déformation système de freinage système d'embrayage unité de puissance hydraulique soupape de commande cadre de base
Attributs personnalisés
Taille de la chaîne. Tirage par chaîne. Charge de frein. Tirage par déformation. Type de conduite.
Configuration personnalisée et guide d'enquête
Taille de chaîne. Grade de chaîne. Exigence de traction. Charge de frein. Espace d'installation. Système de contrôle.
Comment fonctionne- t- il?
Le moteur hydraulique entraîne la boîte de vitesses pour faire pivoter la roue gypse pour la manipulation de la chaîne d'ancrage.
L'ancre est soulevée ou abaissée par le gypsy, tandis que le système de freinage et d'embrayage assure un contrôle de charge sûr.
La conception intégrée compacte assure un fonctionnement efficace dans un espace d'installation limité.
Applications
Applications: petits bateaux. Bateaux de travail. Bateaux de pêche. Bateaux de patrouille.
Certifications et avantages
Les certifications: CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS et RS.
Avantages: Conception compacte, économe en espace. Moteur hydraulique intégré et boîte de vitesses. Installation facile. Faible entretien.
Dessin et photos
• dessin d'arrangement général
• dessin de la structure compacte
• L'aménagement de l'installation
• Photos du produit
Informations relatives à la commande
• MOQ: 1 unité
• Délai de livraison: en fonction du projet
• Paiement: T/T, L/C
• Personnalisation: disponible
Questions fréquentes
Q1: Qu'est-ce qui différencie cette éolienne?
R: Conception intégrée compacte pour un espace de pont limité.
Q2: Est-il adapté aux grands navires?
R: Il est principalement conçu pour les petits et moyens navires.
Q3: La configuration peut-elle être personnalisée?
R: Oui, les configurations gypsies et de déformation peuvent être personnalisées.
