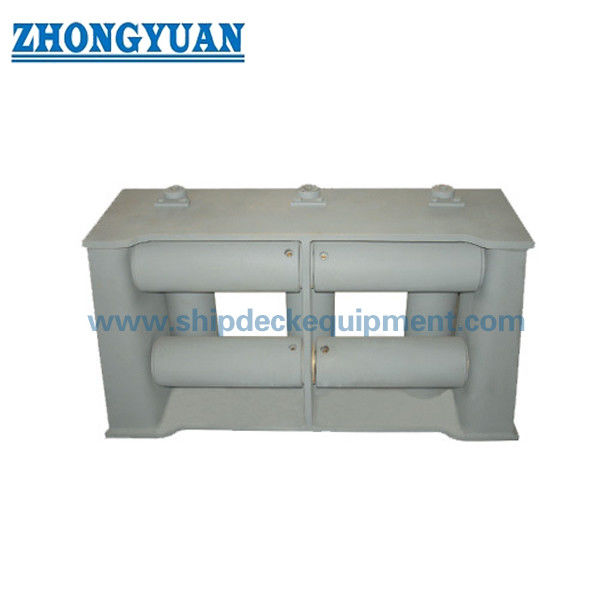

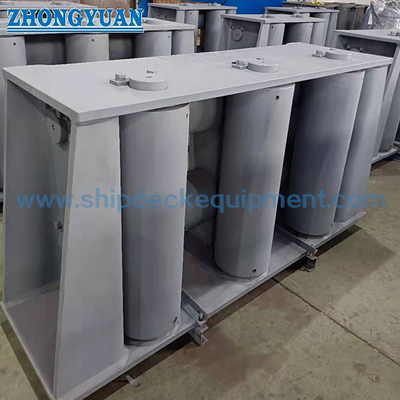

Guide-câbles universels à sept rouleaux tubulaires CB 3062 type D avec équipement de remorquage de navire à rouleau supérieur
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Zhongyuan |
| Certification: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numéro de modèle: | Standard et adapté aux besoins du client |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | As per quotation |
| Détails d'emballage: | Palette ou adapté aux besoins du client |
| Délai de livraison: | Selon l'offre |
| Conditions de paiement: | TTT, L/C, etc. |
| Capacité d'approvisionnement: | Satisfaites aux besoins de clients |
|
Détail Infomation |
|||
| Type modèle: | Type D | Matériaux: | C-manganèse acier, acier doux, acier inoxydable |
|---|---|---|---|
| Norme: | CB/T*3062-79 | Rouleau non.: | 7 rouleaux |
| Diamètres en acier de câble: | 19.5mm~68.0mm | Diamètres en nylon de corde: | 36mm~100mm |
| Poids: | 247kg~5100kg | préparation de surface: | sablage à S2.5 + une couche de l'amorce époxyde de magasin, préparation de surface polie, galvanisée |
| Certificats de classification: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA | ||
| Mettre en évidence: | Les rouleaux de l'universel Fairleads,CB 3062 Rouleaux,Sept rouleaux à tubes |
||
Description de produit
Type des CB 3062 guides-câble universels de rouleaux de tube de D sept avec le bateau supérieur de rouleau remorquant l'équipement
Description
Il consiste 3 rouleaux verticaux et 4 horizontaux, cordes de guide de 6 directions. Il place sur le shipside de la plate-forme de franc-bord. Il réduit l'abrasion d'amarrer des cordes par des rouleaux fixes autour du guide-câble. Il peut s'appliquer à l'angle d'éventail ou d'opération, et une meilleure protection la corde de fil d'acier et la corde en nylon. Il s'applique aux cordes en nylon et aux cordes de fil d'acier. Il est employé sur les bateaux, les bateaux de la Marine et en mer commerciaux.
Spécification technique principale :
- Type modèle : Type D
- Matériaux : C-manganèse acier, acier doux, acier inoxydable
- Norme : CB/T*3062-79
- Rouleau non : 7 rouleaux
- Diamètres en acier de câble : 19.5mm~68.0mm
- Diamètres en nylon de corde : 36mm~100mm
- Poids : 247kg~5100kg
- Préparation de surface : sablage à S2.5 + une couche de l'amorce époxyde de magasin, préparation de surface polie, galvanisée, adaptée aux besoins du client disponible.
- Certificats de classification : CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA.
Paramètre technique principal :
| Corde en acier Diamètre. |
Corde en nylon Diamètre. |
E | F | D | d | L | Ll | L2 | L3 | B | Bl | B2 | H | Hl | Poids (kilogramme) |
| 19,5 | 36 | 200 | 150 | 100 | 40-0.5 | 944 | 716 | 300 | 844 | 238 | 194 | 108 | 508 | 250 | 247 |
| 22,5 | 40 | 200 | 150 | 120 | 50-0.5 | 1048 | 776 | 320 | 928 | 280 | 232 | 128 | 552 | 270 | 377 |
| 26 | 45 | 200 | 180 | 130 | 55-0.5 | 1106 | 810 | 330 | 976 | 304 | 250 | 138 | 606 | 310 | 485 |
| 32 | 70 | 220 | 180 | 150 | 65-0.5 | 1250 | 910 | 370 | 1100 | 346 | 288 | 158 | 670 | 330 | 716 |
| 34,5 | 80 | 240 | 200 | 160 | 70-0.5 | 1340 | 980 | 400 | 1180 | 370 | 308 | 168 | 710 | 360 | 849 |
| 37,5 | 85 | 240 | 200 | 180 | 80-0.5 | 1450 | 1040 | 420 | 1270 | 417 | 345 | 190 | 770 | 380 | 951 |
| 43 | 95 | 260 | 210 | 200 | 90-0.5 | 1596 | 1146 | 460 | 1396 | 459 | 385 | 210 | 820 | 410 | 1546 |
| 52 | 100 | 260 | 220 | 230 | 100-0.5 | 1746 | 1236 | 490 | 1516 | 521 | 445 | 240 | 910 | 450 | 2143 |
| 60,5 | - | 300 | 240 | 260 | 120-0.5 | 1990 | 1990 | 560 | 1730 | 590 | 500 | 270 | 1000 | 500 | 3134 |
| 68 | - | 320 | 250 | 320 | 150-0.5 | 2330 | 2330 | 640 | 2010 | 714 | 620 | 330 | 1130 | 570 | 5100 |
Dessin du type des CB 3062 guides-câble universels de rouleaux de tube de D sept avec le bateau supérieur de rouleau remorquant l'équipement
