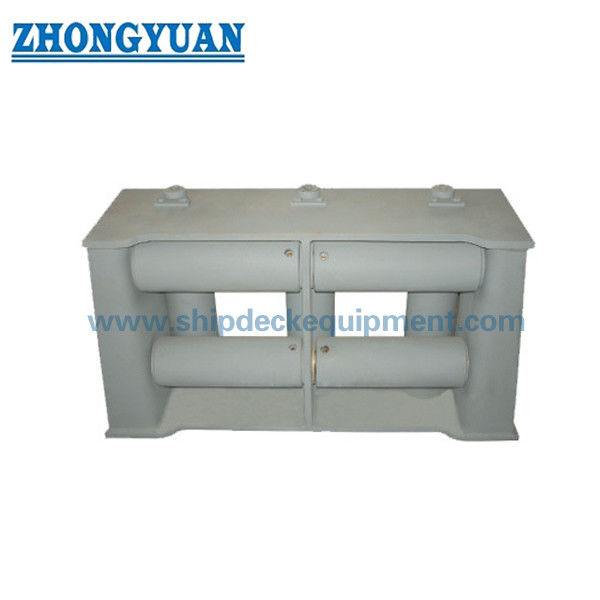

Le fer à rouleaux universel à sept rouleaux avec rouleaux supérieurs. CB 3062 type D pour l'amarrage et le remorquage des navires.

Fairlead universel à sept rouleaux avec rouleau supérieur | CB 3062 Type D pour l'amarrage et le remorquage des navires

Présentation du produit

Le chaumard universel à sept rouleaux CB 3062 de type D est un dispositif de guidage de câble à bord du navire utilisé lorsque les cordes d'amarrage ou les câbles de remorquage peuvent s'approcher du chaumard dans plusieurs directions. L'agencement de type D utilise trois rouleaux verticaux et quatre rouleaux horizontaux, y compris l'agencement de rouleaux supérieurs, pour guider les câbles en acier et les câbles en nylon selon un angle de fonctionnement plus large tout en réduisant le frottement direct contre la structure du navire.

Cette page est écrite pour le guide-câble à sept rouleaux CB/T*3062-79 Type D sur la base du tableau de paramètres fourni. Il est normalement installé du côté du navire sur le pont de franc-bord ou dans une position comparable de câble d'amarrage/de remorquage. Le produit doit être traité comme un guide-câble, et non comme un treuil, un dispositif de levage ou un dispositif de remorquage porteur autonome. Le diamètre de la corde, la structure d'installation, le renforcement local, le matériau du rouleau, les détails de l'arbre et la portée du certificat doivent être confirmés conformément au dessin du navire et aux exigences du projet.

Spécifications rapides

• Type de produit : Chaumard universel à sept rouleaux avec rouleau supérieur → guidage de câble multidirectionnel pour amarrage à bord et chemins de câble de remorquage.

• Standard et modèle : CB/T*3062-79 Type D → les données fournies identifient le produit comme Type D avec 7 rouleaux.

• Disposition des rouleaux : 3 rouleaux verticaux + 4 rouleaux horizontaux → aide à guider les câbles depuis plusieurs directions autour de l'ouverture du chaumard.

• Gamme de câbles applicables : câble en acier de 19,5 à 68,0 mm / câble en nylon de 36 à 100 mm → utiliser comme référence de sélection de la taille du câble, et non comme charge de rupture ou de charge de rupture du câble.

• Gamme de tailles principale : L 944 à 2 330 mm et H 508 à 1 130 mm → utile pour la vérification de l'aménagement à bord du navire, les dégagements d'installation et la confirmation des devis.

• Plage de poids : 247 à 5 100 kg selon le tableau fourni → important pour la manutention, le levage pendant l'installation, l'emballage et la planification du transport.

• Objectif de l'installation : zone du pont côté navire/franc-bord → le renforcement de la coque, les détails de soudure et l'angle d'avance du câble doivent être confirmés par le chantier naval ou le bureau d'études.

• Objectif de fabrication : rotation des rouleaux, ajustement des axes, douceur de la surface de contact, alignement du châssis, protection contre la corrosion et assemblage des rouleaux maintenables.

Principaux paramètres techniques

Dimensions de la page Web principale pour le guide-câble universel à sept rouleaux CB 3062 Type D. Les dimensions sont en mm sauf indication contraire. Le tableau est simplifié pour la sélection de pages Web ; le tableau des dimensions complet fourni est conservé dans la section Référence du backend.

Guide de sélection et de demande

Étape 1 : Confirmez le guide-câble universel à sept rouleaux CB/T*3062-79 de type D et le diamètre requis du câble en acier ou du câble en nylon.

Étape 2 : Confirmez la disposition du guide-câble, notamment si le câble peut entrer par le côté, le haut, le bas ou en diagonale autour du guide-câble côté navire.

Étape 3 : Confirmez la position d'installation sur le pont de franc-bord, le pavois ou la structure du bord du navire, ainsi que l'espace libre disponible et le renforcement environnant.

Étape 4 : Confirmez les exigences en matière de matériaux pour les rouleaux, les axes, les cadres, les bagues/roulements, les fixations et les butées avant la production.

Étape 5 : Confirmer le traitement de surface : sablage Sa 2,5 + apprêt d'atelier époxy, revêtement final, finition galvanisée, acier inoxydable poli ou autre traitement spécifié.

Étape 6 : Confirmez la portée du certificat avant le devis : certificat du fabricant, certificat de matériau, certificat de classe, rapport CND, inspection par témoin ou approbation spécifique au projet.

Étape 7 : Fournissez la quantité, le type de navire, la destination, le délai de livraison requis, le dessin d'installation et les photos de référence si disponibles.

Structure

Cadre de chaumard soudé | 3 rouleaux verticaux | 4 rouleaux horizontaux | Disposition des rouleaux supérieurs | Arbres à rouleaux / axes | Zone de contact de la douille ou du roulement | Interface de montage à bord | Surfaces lisses en contact avec la corde | Traitement de surface peint ou spécifié

Avantages du guidage à rouleaux, de l'installation et de l'ingénierie

• La disposition à sept rouleaux aide la corde à entrer et à sortir du guide-câble sur une plage d'angles plus large que les dispositions simples à deux ou trois rouleaux.

• Trois rouleaux verticaux et quatre rouleaux horizontaux aident à limiter le contact direct entre la corde et la structure du navire, ce qui soutient la protection de la corde pendant les opérations d'amarrage et de remorquage.

• Chaque surface de contact des rouleaux doit être lisse, arrondie et exempte de bords tranchants qui pourraient endommager le câble en acier ou le câble en nylon.

• La rotation des rouleaux doit être vérifiée après l'assemblage afin que la corde puisse être redirigée avec un frottement réduit plutôt que de traîner sur une surface fixe.

• Les essieux, bagues ou roulements, fixations et dispositifs de butée sont des pièces critiques pour l'entretien et doivent rester accessibles pour l'inspection et le remplacement.

• La structure d'installation à bord du navire doit être examinée ainsi que l'angle d'avance du câble, le renforcement local de la coque, les détails de soudure et les exigences d'inspection de classe ou du propriétaire.

• Le tableau des diamètres de corde fourni est utilisé uniquement à titre de référence de sélection ; elle ne doit pas être convertie en SWL, MBL, charge de rupture de câble, charge d'essai ou charge admissible sans données techniques approuvées.

Attributs personnalisés

• Norme : CB/T*3062-79 → à utiliser lorsque le dessin du projet ou les spécifications du propriétaire exigent cet agencement de guide-câble à sept rouleaux.

• Type : Type D → Chaumard universel à sept rouleaux avec rouleau supérieur pour guidage de câble multidirectionnel.

• Quantité de rouleaux : 7 rouleaux → 3 rouleaux verticaux et 4 rouleaux horizontaux selon la description fournie.

• Corde applicable : câble en acier 19,5-68,0 mm / corde en nylon 36-100 mm → sélectionner par type de câble, disposition du navire et dessin du projet.

• Matériau : acier C-Mn/acier doux/acier inoxydable → Les matériaux exacts des rouleaux, des axes, du cadre et des fixations doivent être confirmés avant le devis.

• Installation : zone du pont côté navire/franc-bord → le renforcement de la coque, les détails de soudure et l'espace disponible doivent être confirmés par le dessin.

• Traitement de surface : Sablage Sa 2,5 + apprêt d'atelier époxy comme référence → le revêtement final, la galvanisation ou la finition polie suit les spécifications du projet.

• Exigence de certificat : disponible selon la portée de la commande → l'inspection de classe et le niveau de certificat doivent être confirmés avant le devis.

Comment ça marche

Le câble s'approche du guide-câble côté navire → Le câble entre entre les rouleaux verticaux et horizontaux → Les rouleaux tournent lorsque le câble change de direction → Le contact avec la structure fixe du navire est réduit → Les forces de réaction locales traversent les arbres des rouleaux et le cadre du guide-câble jusqu'à la structure renforcée du bord du navire

Applications

Navires commerciaux | Navires de soutien naval | Remorqueurs | Bateaux de travail | Navires de service offshore lorsque spécifié par le projet | Stations d'amarrage à bord des navires | Positions des câbles de remorquage | Guidage par câble de pont de franc-bord | Projets de nouvelle construction et de remplacement

Certifications et avantages

Les certificats peuvent être organisés en fonction des exigences du projet, de la portée de l'inspection, de la traçabilité des matériaux et de la procédure d'approbation de la société de classification.

Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat de test des fabricants.

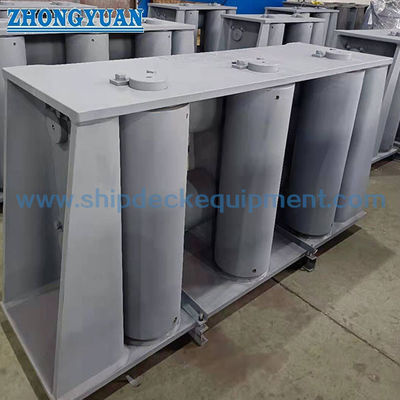

Dessin et photos

FAQ

Q1 : Qu'est-ce qui différencie le CB 3062 Type D des chaumards à rouleaux plus simples ?

A1 : Le type D utilise sept rouleaux, dont trois rouleaux verticaux et quatre rouleaux horizontaux, pour guider la corde dans une plus large gamme de directions. Cela le rend plus approprié lorsque l'angle d'avance du câble change autour de la station d'amarrage ou de remorquage à bord du navire.

Q2 : Le tableau des diamètres de corde peut-il être utilisé comme charge SWL ou comme charge de rupture ?

A2 : Non. Le tableau fourni indique les diamètres applicables des câbles en acier et des câbles en nylon, ainsi que les dimensions et le poids principaux. Il ne fournit pas de SWL, de MBL, de charge de rupture de câble, de charge d'essai ou de charge admissible. L'approbation de la charge doit être vérifiée en fonction de la conception d'amarrage ou de remorquage du navire.

Q3 : Que faut-il vérifier avant de commander ce chaumard ?

A3 : Confirmez la norme, le type D, le diamètre du câble, la direction du câble, la position d'installation, le matériau, le traitement de surface, le renforcement local, la portée du certificat, la quantité, la destination de livraison et le délai de livraison requis. Les dessins d'installation et les photos de référence sont fortement recommandés.

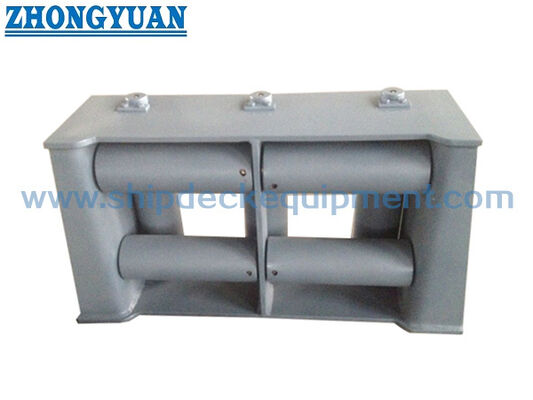

Dessin des chaumards universels à sept rouleaux à tube CB 3062 de type D avec équipement de remorquage de navire à rouleau supérieur
