Vue d'ensemble du produit

Le fairlead à rouleaux de piédestal de pont ISO 13776 est un dispositif de guidage à corde à un seul rouleau utilisé sur les ponts des navires où une ligne d'amarrage ou de remorquage doit changer de direction autour d'un rouleau vertical.Le rouleau en acier rotatif aide à guider le chemin de la corde et réduit l'abrasion par glissement par rapport à une surface de contact fixe, tandis que le support de piédestal transfère la force de réaction de la corde dans la structure du pont à travers la base soudée.

Cette page a été préparée pour les rouleaux à rouleaux standard ISO 13776 avec des dimensions nominales Dn 150 à 500 et des valeurs SWL de référence à partir des données fournies.Rouleaux en acier 2012 et ISO 13755; les informations ISO en ligne indiquent que les éditions officielles actuelles sont ISO 13776:2020 et ISO 13755:2020, de sorte que l'édition standard requise doit être confirmée avant la citation finale, l'approbation du dessin,et le marquage du produit.

Spécifications rapides

• Type de produit: piédestal de pont, rouleau à rouleaux → guide à rouleaux vertical unique pour l'amarrage des navires et le contrôle de la direction des cordes de remorquage.
• Norme technique: ISO 13776:2012 à partir des données fournies → édition de projet doit être confirmée car ISO 13776:2020 est indiquée en ligne comme étant l'édition en cours.
• Norme du rouleau: ISO 13755 rouleau en acier → rouleau Type A / B / C affecte la dimension d sélectionnée et l'interface du rouleau.
• Plage de taille nominale: Dn 150 à 500 mm → plage de sélection principale pour les fairleads de pont dans le tableau fourni.
• Plage de référence SWL: de 265 à 1942 kN à θ = 90° et de 186 à 1373 kN à θ = 0° → valeurs de tension de référence de la corde à partir des données fournies, sans capacité de levage.
• Hauteur et poids de référence: H = 500 / 1000 / 1500 mm → les poids calculés sont à titre de référence et excluent le rouleau en acier selon la note fournie.
• Options de matériaux: acier à haute résistance à la traction, acier inoxydable, acier moulé et fonte noduleuse → la qualité finale du matériau et l'allocation des pièces doivent être confirmées avant la production.
• Traitement de surface: Sa 2,5 soufflage + imprégnation époxy, galvanisée, polie ou finition personnalisée → revêtement final doit respecter les exigences de corrosion et d'inspection du projet.

Principaux paramètres techniques

Données principales de sélection de page web pour la norme ISO 13776 sur les rouleaux de plateau, les dimensions sont en mm, sauf indication contraire.Les valeurs SWL sont des valeurs de référence du tableau fourni et doivent être confirmées par rapport à l'angle réel de la corde., condition de chargement et marquage du produit convenu.

SWL de référence et données de poids calculé: le poids est uniquement à titre de référence et exclut le rouleau d'acier sur le piédestal.

Guide de sélection et d'enquête

Étape 1: Confirmer l'édition standard requise: ISO 13776:2012 comme fournie, édition ISO 13776 actuelle ou exigence de dessin spécifique au projet.

Étape 2: Confirmer le type A/B/C, la taille nominale Dn 150 à 500 et le type de rouleau ISO 13755, car la dimension d dépend du type de rouleau en acier sélectionné.

Étape 3: Confirmer la direction de la corde, l'angle relatif de la corde θ, le marquage SWL requis, l'état de chargement réel et si le produit est utilisé pour l'amarrage, le guidage de la ligne de remorquage ou le remplacement.

Étape 4: Confirmer la hauteur du support de pont H, la fondation du pont, l'interface de soudage, la longueur de la jambe de soudage, les exigences de soudage à chanfrein, le renforcement et le dégagement d'installation.

Étape 5: Confirmer la qualité du matériau pour le piédestal, le rouleau, l'arbre, la brousse et les pièces connexes; également confirmer le traitement de surface, l'étendue de la NDT, les exigences d'essai et les exigences de certificat.

Étape 6: indiquer la quantité, le type de navire, le dessin d'installation, l'esquisse du chemin de la corde, la photo de référence si elle est disponible, la destination de livraison et le délai de livraison requis.

La structure

Single ISO 13755 steel roller | Deck stand pedestal body | Roller shaft and bush interface | Rope-contact roller surface | Welded deck base | Welding leg Z1 / Z2 area | Optional chamfered welding | Shop primer, galvanisés, polies ou traités de surface spécifique

Avantages de l'amarrage, du remorquage et de l'ingénierie

• La conception d'un piédestal à rouleau unique guide la ligne d'amarrage ou de remorquage à travers un changement de direction contrôlé tout en aidant à réduire l'abrasion par glissement de la corde sur les structures de pont fixes.
• La compatibilité ISO 13755 des rouleaux fournit une base claire pour la sélection des dimensions des interfaces des rouleaux de type A / B / C, en particulier la dimension d indiquée dans le tableau fourni.
• Les valeurs SWL sont séparées par la condition de l'angle de la corde, ce qui aide l'acheteur à éviter de traiter une valeur de charge comme universelle pour tous les angles de conduction et les arrangements de pont.
• La sélection de la hauteur du support de pont affecte la hauteur du plomb de la corde, le dégagement du pont, l'accès à la maintenance et la disposition de l'installation autour des équipements d'amarrage ou de remorquage.
• Les valeurs de la jambe de soudage Z1 et Z2 sont fournies pour la référence initiale de conception et de devis; les détails réels de soudage, la camérisation et le renforcement du pont doivent suivre le dessin approuvé.
• La surface lisse du rouleau, l'alignement correct de l'arbre et une interface adéquate entre le rouleau et le roulement permettent au rouleau de tourner avec la corde et de réduire l'usure locale inutile.
• La coulée, le soudage, l'usinage, la TND, le traitement de surface et la portée du certificat peuvent être organisés en fonction des exigences de la commande, du plan d'inspection et de la procédure d'approbation de classe.
• La page évite de décrire le fairlead comme un dispositif de levage; il s'agit d'une corde de guidage adaptée aux amarrements des navires et aux arrangements de lignes de remorquage.

Attributs personnalisés

• Standard: ISO 13776:2012 à partir des données fournies → confirmer si le projet nécessite l'édition fournie ou l'édition ISO 13776 actuelle.
• Type de produit: Piédestal à rouleaux de pont, piédestal à rouleaux de pont → guide vertical à corde à rouleaux simples installé sur des structures de pont de navire.
• Taille nominale: Dn 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 → sélectionnez en fonction de la disposition de la corde, de la référence SWL et des exigences de dessin.
• Type de rouleau: type A/B/C selon ISO 13755 rouleaux en acier → affecte l'interface du rouleau et la dimension d.
• Reference SWL: 2651942 kN à θ = 90° et 1861373 kN à θ = 0° → le marquage final doit être convenu entre l'utilisateur et le fabricant en fonction des conditions de chargement réelles.
• Poids calculé: H = valeurs de référence 500/1000/1500 mm → la note fournie indique que le poids exclut le rouleau en acier.
• Matériau: acier à haute résistance à la traction / acier inoxydable / acier moulé / fonte noduleuse → la qualité exacte du matériau et la portée du certificat doivent être confirmées.
• Traitement de surface: Sa 2.5 soufflage + époxy primer / galvanisé / poli / personnalisé → système de protection final suit les exigences du projet.
• Exigence de certificat: disponible selon la portée de la commande → certificat de classe, certificat de matériau, certificat de fabricant et inspection de témoin doivent être confirmés avant le devis.

Comment fonctionne- t- il?

Mooring or towing line approaches the pedestal fairlead → Rope bears against the single steel roller → Roller rotates and changes rope direction → Reaction force is transferred through the pedestal and welded base into the deck structure → Final SWL marking and inspection follow the agreed loading condition and project requirement

Applications

Ship deck mooring stations | Towing line guiding positions | Tugboats | Workboats | Cargo ships | Tankers | Bulk carriers | Offshore support vessels when specified by drawing | Newbuilding and replacement projects

Certifications et avantages

Les certificats peuvent être organisés en fonction des exigences du projet, de la portée de l'inspection, de la traçabilité des matériaux et de la procédure d'approbation de la société de classe.

Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai du fabricant

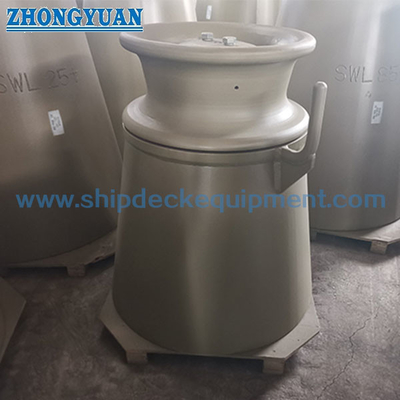

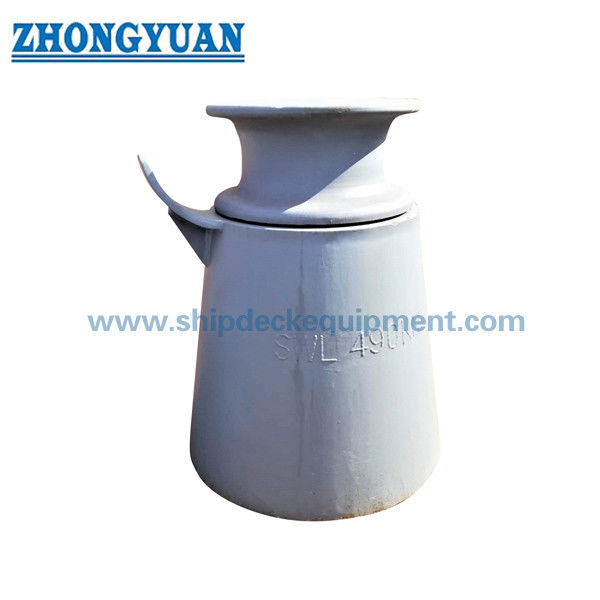

Dessin et photos

Questions fréquentes

Q1: Est-ce que la SWL dans le tableau ISO 13776 est une capacité de levage?

R1: Non. Les valeurs de SWL fournies sont des valeurs de référence de la tension maximale applicable pour les conditions de déviation de la corde en piédestal.charge de preuve, ou charge d'essai.

Q2: Comment sélectionner la taille correcte de Dn?

A2: Sélectionnez Dn en fonction du dessin du navire, de l'angle de conduction de la corde, du marquage SWL requis, de la hauteur du support du pont, du type de rouleau, de l'espace d'installation, de la résistance des fondations et de l'exigence de certificat.Le tableau est destiné à la sélection initiale et à la confirmation des devis.

Q3: Si la page doit utiliser ISO 13776:2012 ou ISO 13776:2020?

A3: Les données fournies sont conformes à l'ISO 13776:2012, tandis que les informations ISO en ligne indiquent que l'ISO 13776:2020 est l'édition officielle actuelle. L'édition utilisée pour la cotation, l'approbation du dessin et le marquage doit être confirmée avec le chantier naval, le propriétaire,ou société de classe.
