Présentation du produit

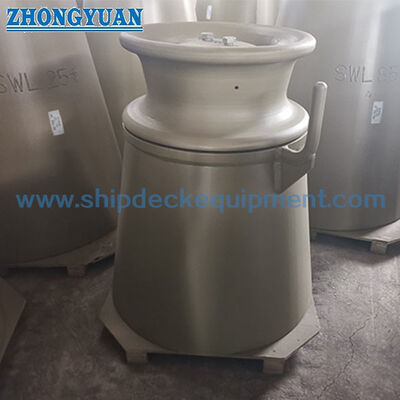

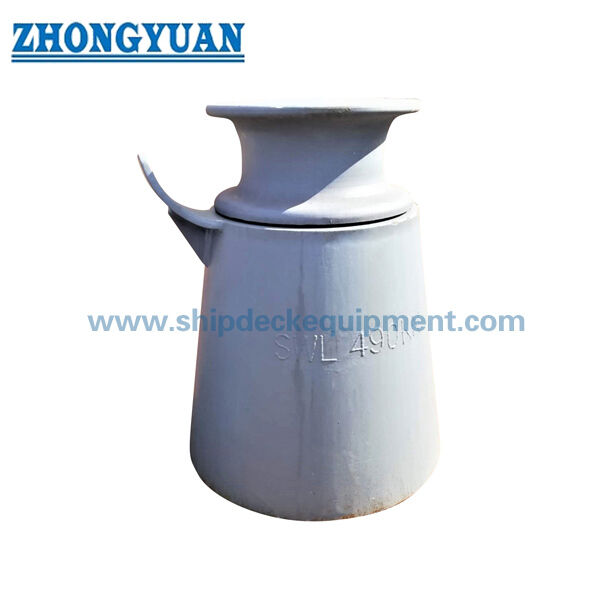

Le taurillon à rouleau sur piédestal ISO 13776 est un équipement de guidage de cordage à rouleau unique utilisé sur les ponts de navires où une amarre ou une remorque doit changer de direction autour d'un rouleau vertical. Le rouleau en acier rotatif aide à guider le trajet du cordage et à réduire l'abrasion par glissement par rapport à une surface de contact fixe, tandis que le piédestal transfère la force de réaction du cordage dans la structure du pont par la base soudée.

Cette page est préparée pour les taurillons à rouleau sur piédestal ISO 13776 de tailles nominales Dn 150 à 500 et les valeurs de SWL de référence des données fournies. Les données du projet indiquent ISO 13776:2012 et des rouleaux en acier ISO 13755 ; les informations ISO en ligne indiquent ISO 13776:2020 et ISO 13755:2020 comme éditions officielles actuelles, la version de la norme requise doit donc être confirmée avant le devis final, l'approbation du dessin et le marquage du produit.

Spécifications rapides

• Type de produit : taurillon à rouleau sur piédestal etrarr; guide à rouleau vertical unique pour le contrôle de la direction des cordages d'amarrage et de remorquage de navires.
• Norme technique : ISO 13776:2012 à partir des données fournies etrarr; l'édition du projet doit être confirmée car ISO 13776:2020 est répertoriée en ligne comme édition actuelle.
• Norme de rouleau : rouleau en acier ISO 13755 etrarr; le type de rouleau A / B / C affecte la dimension d sélectionnée et l'interface du rouleau.
• Gamme de tailles nominales : Dn 150 à 500 mm etrarr; gamme de sélection principale pour les taurillons sur piédestal dans le tableau fourni.
• Gamme de référence SWL : 265 à 1942 kN à θ = 90° et 186 à 1373 kN à θ = 0° etrarr; valeurs de tension de cordage de référence des données fournies, pas de capacité de levage.
• Référence hauteur et poids : H = 500 / 1000 / 1500 mm etrarr; les poids calculés sont à titre indicatif et excluent le rouleau en acier selon la note fournie.
• Options de matériaux : acier à haute résistance, acier inoxydable, acier de fonderie et fonte nodulaire etrarr; la nuance de matériau finale et l'allocation des pièces doivent être confirmées avant la production.
• Traitement de surface : sablage Sa 2.5 + primaire d'atelier époxy, galvanisé, poli ou finition personnalisée etrarr; le revêtement final doit suivre les exigences du projet en matière de corrosion et d'inspection.

Paramètres techniques principaux

Guide de sélection et de demande

Étape 1 : Confirmer l'édition de la norme requise : ISO 13776:2012 telle que fournie, édition actuelle de l'ISO 13776, ou exigence du dessin spécifique au projet.

Étape 2 : Confirmer le type de taurillon A / B / C, la taille nominale Dn 150 à 500, et le type de rouleau ISO 13755 car la dimension d dépend du type de rouleau en acier sélectionné.

Étape 3 : Confirmer la direction du cordage, l'angle relatif du cordage θ, le marquage SWL requis, la condition de chargement réelle, et si le produit est utilisé pour l'amarrage, le guidage de remorque, ou le remplacement.

Étape 4 : Confirmer la hauteur du piédestal H, la fondation du pont, l'interface de soudure, la longueur de soudure, l'exigence de soudure chanfreinée, le renforcement et le dégagement d'installation.

Étape 5 : Confirmer la nuance de matériau pour le piédestal, le rouleau, l'arbre, la bague et les pièces associées ; confirmer également le traitement de surface, la portée NDT, l'exigence de test et l'exigence de certificat.

Étape 6 : Fournir la quantité, le type de navire, le dessin d'installation, le schéma du chemin du cordage, une photo de référence si disponible, la destination de livraison et le délai de livraison requis.

Structure

Rouleau unique en acier ISO 13755 | Corps de piédestal sur pont | Interface arbre et bague de rouleau | Surface du rouleau en contact avec le cordage | Base de pont soudée | Zone de soudure Z1 / Z2 | Soudure chanfreinée optionnelle | Primaire d'atelier, galvanisé, poli ou traitement de surface spécifié

Avantages pour l'amarrage, le remorquage et l'ingénierie

• La conception à piédestal à rouleau unique guide le cordage d'amarrage ou de remorquage à travers un changement de direction contrôlé tout en aidant à réduire l'abrasion par glissement du cordage sur les structures de pont fixes.
• La compatibilité des rouleaux ISO 13755 offre une base claire pour la sélection des dimensions d'interface des rouleaux de type A / B / C, en particulier la dimension d indiquée dans le tableau fourni.
• Les valeurs SWL sont séparées par condition d'angle de cordage, ce qui aide l'acheteur à éviter de traiter une valeur de charge comme universelle pour tous les angles de guidage et toutes les configurations de pont.
• La sélection de la hauteur du piédestal affecte la hauteur du guidage du cordage, le dégagement du pont, l'accès à la maintenance et la disposition d'installation autour des équipements d'amarrage ou de remorquage.
• Les valeurs de soudure Z1 et Z2 sont fournies pour la conception initiale et la référence de devis ; le détail de soudure réel, le chanfreinage et le renforcement du pont doivent suivre le dessin approuvé.
• La surface lisse du rouleau, l'alignement correct de l'arbre et l'interface appropriée de la bague / du roulement aident le rouleau à tourner avec le cordage et à réduire l'usure locale inutile.
• La fonderie, la soudure, l'usinage, le NDT, le traitement de surface et la portée du certificat peuvent être organisés selon les exigences de la commande, le plan d'inspection et la procédure d'approbation de classe.
• La page évite de décrire le taurillon comme un appareil de levage ; il s'agit d'un équipement de guidage de cordage pour les configurations d'amarrage et de remorquage de navires.

Attributs personnalisés

• Norme : ISO 13776:2012 à partir des données fournies etrarr; confirmer si le projet nécessite l'édition fournie ou l'édition actuelle de l'ISO 13776.
• Type de produit : Taurillon à rouleau sur piédestal etrarr; guide de cordage à rouleau unique vertical installé sur les structures de pont de navire.
• Taille nominale : Dn 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 etrarr; sélectionner selon la disposition du cordage, la référence SWL et l'exigence du dessin.
• Type de rouleau : Type A / B / C selon les rouleaux en acier ISO 13755 etrarr; affecte l'interface du rouleau et la dimension d.
• Référence SWL : 265–1942 kN à θ = 90° et 186–1373 kN à θ = 0° etrarr; le marquage final doit être convenu entre l'utilisateur et le fabricant selon la condition de chargement réelle.
• Poids calculé : valeurs de référence H = 500 / 1000 / 1500 mm etrarr; la note fournie indique que le poids exclut le rouleau en acier.
• Matériau : acier à haute résistance / acier inoxydable / acier de fonderie / fonte nodulaire etrarr; la nuance de matériau exacte et la portée du certificat doivent être confirmées.
• Traitement de surface : sablage Sa 2.5 + primaire d'atelier époxy / galvanisé / poli / personnalisé etrarr; le système de protection final suit les exigences du projet.
• Exigence de certificat : disponible selon la portée de la commande etrarr; certificat de classe, certificat de matériau, certificat du fabricant et inspection témoin doivent être confirmés avant le devis.

Comment ça marche

Le cordage d'amarrage ou de remorquage approche du taurillon etrarr; Le cordage porte contre le rouleau en acier unique etrarr; Le rouleau tourne et change la direction du cordage etrarr; La force de réaction est transférée à travers le piédestal et la base soudée dans la structure du pont etrarr; Le marquage SWL final et l'inspection suivent la condition de chargement convenue et les exigences du projet

Applications

Postes d'amarrage sur pont de navire | Postes de guidage de cordage de remorquage | Remorqueurs | Bateaux de travail | Navires de charge | Pétroliers | Vraquiers | Navires de soutien offshore si spécifié par dessin | Projets de construction neuve et de remplacement

Certifications & Avantages

Les certificats peuvent être organisés selon les exigences du projet, la portée de l'inspection, la traçabilité des matériaux et la procédure d'approbation de la société de classification.

Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificat de test du fabricant.

Dessins & Photos

FAQ

Q1 : Le SWL dans le tableau ISO 13776 est-il une capacité de levage ?

R1 : Non. Les valeurs SWL fournies sont des valeurs de tension de cordage maximale applicable de référence pour les conditions de déviation du cordage du taurillon. Elles ne doivent pas être réécrites comme capacité de levage, MBL, charge d'épreuve ou charge de test.

Q2 : Comment sélectionner la bonne taille Dn ?

R2 : Sélectionnez Dn en fonction du dessin du navire, de l'angle de guidage du cordage, du marquage SWL requis, de la hauteur du piédestal, du type de rouleau, de l'espace d'installation, de la résistance de la fondation et de l'exigence de certificat. Le tableau est destiné à la sélection initiale et à la confirmation du devis.

Q3 : La page doit-elle utiliser ISO 13776:2012 ou ISO 13776:2020 ?

R3 : Les données fournies indiquent ISO 13776:2012, tandis que les informations ISO en ligne répertorient ISO 13776:2020 comme édition officielle actuelle. L'édition utilisée pour le devis, l'approbation du dessin et le marquage doit être confirmée avec le chantier naval, le propriétaire ou la société de classification.
