Bateau de guide-câble de rouleau de piédestal de support de plate-forme d'OIN 13776 remorquant l'équipement
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Zhongyuan Marine Equipmen |
| Certification: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numéro de modèle: | standard ou personnalisé |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | Based on quotation |
| Détails d'emballage: | Exporter une palette standard ou un emballage personnalisé |
| Délai de livraison: | Basé sur les exigences du projet |
| Conditions de paiement: | T/T, LC |
| Capacité d'approvisionnement: | Production personnalisée en fonction des exigences du projet |
|
Détail Infomation |
|||
| Norme technique: | ISO 13776:2012 | Le Swl: | 265KN à 1942KN (θ=90°), 186KN à 1373KN (θ=0°) |
|---|---|---|---|
| Taper: | Type A, B, C | Taille nominale: | 150-500 millimètre |
| Rouleau non.: | à rouleaux simples | Matériels: | Acier à haute résistance, acier inoxydable, acier de moulage, fonte nodulaire |
| Traitement de surface: | sablage à S2,5 + une couche d'apprêt d'atelier époxy, traitement de surface galvanisé, poli | Certificats de classification: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, etc. |
| Mettre en évidence: | ISO 13776 Piédestal de roulement à rouleaux |
||
Description de produit

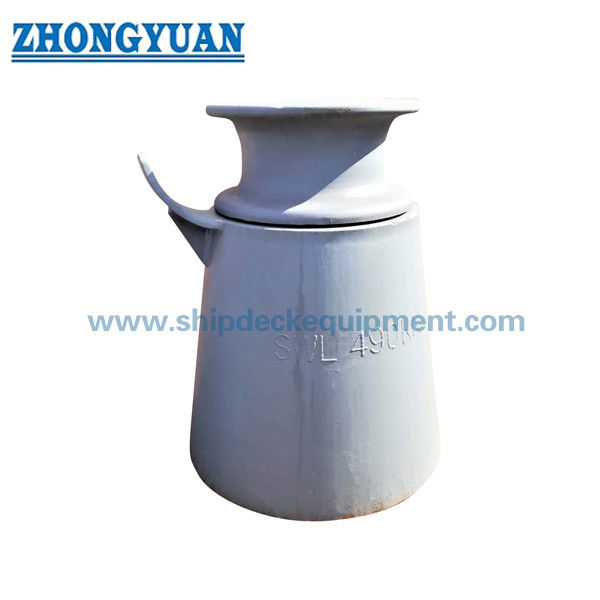

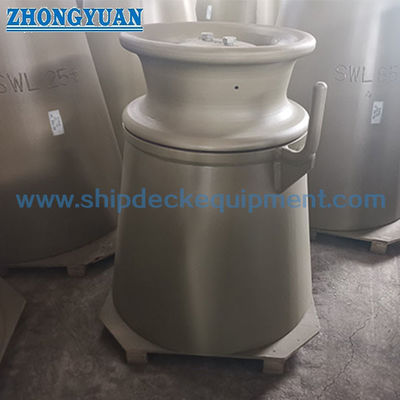

Bateau de guide-câble de rouleau de piédestal de support de plate-forme d'OIN 13776 remorquant l'équipement
Description
Le bateau de guide-câble de rouleau de piédestal de support de plate-forme d'OIN 13776 remorquant l'équipement est un équipement de amarrage important changeant la direction et réduisant l'abrasion d'amarrer des cordes.
Types de guides-câble que nous fournissons : 13776:2012 d'OIN, guide-câble de crampon de piédestal DIN 81907:1997-12 (forme A&B), guide-câble de crampon de piédestal CB*436-2000 avec à rouleau unique (le type A& B).We peut également fournir les guides-câble adaptés aux besoins du client selon l'exigence spéciale du client.
Spécification technique principale :
- Norme technique : 13776:2012 d'OIN
- SWL : 265KN à 1942KN (θ=90°), 186KN à 1373KN (θ=0°),
- Type : Type A, B, C
- Diamètre nominal : 150-500 millimètres ;
- Rouleau non : À rouleau unique
- Matériaux : Acier à haute limite élastique, acier inoxydable, acier de bâti, fonte nodulaire ;
- Préparation de surface : sablage à S2.5 + une couche de l'amorce époxyde de magasin, préparation de surface galvanisée, polie, adaptée aux besoins du client disponible.
- Certificats de classification : CCS, NK, la BV, ABS, DNV, la LR, Kr, IRS, RS, etc.
- Peut être adapté aux besoins du client
Paramètre technique principal :
|
Diamètre nominal DN |
D1 |
D2 |
d |
h |
h1 |
T1 |
T2 |
T3 |
Longueur de jambe de soudure | ||||||||
| Type A& B | Type C | Z1 | Z2 | ||||||||||||||
| 150 | 220 | 230 | 71,5 | 81,5 | 200 | 100 | 16 | 10 | 16 | 8 | 5 | ||||||
| 200 | 288 | 300 | 93,5 | 102,5 | 200 | 100 | 20 | 12 | 20 | 10 | 6 | ||||||
| 250 | 357 | 370 | 113,5 | 119,5 | 200 | 100 | 22 | 12,5 | 22 | 11 | 6 | ||||||
| 300 | 417 | 430 | 128,5 | 130,5 | 225 | 125 | 24 | 13 | 24 | 12 | 6,5 | ||||||
| 350 | 472 | 490 | 145,5 | 152,5 | 225 | 125 | 26 | 17 | 26 | 15 | 8,5 | ||||||
| 400 | 540 | 560 | 154,5 | 164,5 | 250 | 150 | 28 | 18 | 28 | 17 | 9 | ||||||
| 450 | 600 | 620 | 167,5 | 179,5 | 250 | 150 | 30 | 20 | 30 | 20 | 10 | ||||||
| 500 | 655 | 680 | 178,5 | 195,5 | 250 | 150 | 32 | 22 | 34 | 23 | 11 | ||||||
|
Diamètre nominal DN |
SWL |
Poids calculé (kilogrammes) (Pour la référence seule) |
|||||||||||||||
| θ =90° | θ =00 | ||||||||||||||||
| (Kn) | (tonne) | (kN) | (tonne) | H=500 | H=1000 | H=1500 | |||||||||||
| 150 | 265 | 27 | 186 | 19 | 55 | 115 | 198 | ||||||||||
| 200 | 441 | 45 | 314 | 32 | 86 | 169 | 278 | ||||||||||
| 250 | 579 | 59 | 412 | 42 | 113 | 210 | 335 | ||||||||||
| 300 | 726 | 74 | 510 | 52 | 145 | 256 | 395 | ||||||||||
| 350 | 1040 | 106 | 736 | 75 | 201 | 358 | 552 | ||||||||||
| 400 | 1246 | 127 | 883 | 90 | 255 | 436 | 657 | ||||||||||
| 450 | 1599 | 163 | 1128 | 115 | 314 | 530 | 791 | ||||||||||
| 500 | 1942 | 198 | 1373 | 140 | 383 | 636 | 938 | ||||||||||
|
une soudure avec le chamfreinage est disponible basée sur la même force de soudure de volume le θ de b est l'angle relatif des cordes sur le guide-câble de piédestal (référez-vous à l'annexe A) c SWL 1s la tension applicable maximum de corde a basé 90° (θ= 90°) et (° θ=0) débattement 180° de la direction de corde par le guide-câble de piédestal. SWLs montré dans le Tableau sont pour la référence seulement. « SWL » peut être ajusté selon les conditions de charge réelles, et l'inscription réelle est d'être par accord entre l'utilisateur et le fabricant. d a calculé le poids est pour la référence à l'exclusion du rouleau en acier sur le guide-câble de piédestal. e d doit être décidé dépendent du type de rouleau en acier (type A et C) à bande comme spécifique dans des rouleaux en acier d'OIN 13755 |
|||||||||||||||||
Dessin du bateau de guide-câble de rouleau de piédestal de support de plate-forme d'OIN 13776 remorquant l'équipement
