Le type acier d'OIN 13729 de bâti monté par plate-forme d'A a clôturé amarrer le bateau de cale remorquant l'équipement

Le type acier d'OIN 13729 de bâti monté par plate-forme d'A a clôturé amarrer le bateau de cale remorquant l'équipement

Détails sur le produit:

Lieu d'origine: La Chine
Nom de marque: Zhongyuan
Certification: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc.
Numéro de modèle: Standard et adapté aux besoins du client

Conditions de paiement et expédition:

Quantité de commande min: 1
Prix: As per quotation
Détails d'emballage: Palette ou adapté aux besoins du client
Délai de livraison: Selon l'offre
Conditions de paiement: TTT, L/C, etc.
Capacité d'approvisionnement: Satisfaites aux besoins de clients
meilleur prix Contact

Détail Infomation
norme: OIN 13729 Type: ; plate-forme montée
Gamme de SWL: 23-141T Matériaux: L'acier de C-manganèse de bâti, acier inoxydable de moulage, peut également fournir l'acier spécial
Poids: 73 à 825kg Préparation de surface: sablage à S2.5 + une couche de l'amorce époxyde de magasin, acier inoxydable poli, préparation de su
Certificats de classification: CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS
Mettre en évidence:

ISO 13729 Choc d'amarrage

,

Pièces à mouler en acier moulé

,

ISO 13729 Choc d'amarrage monté sur le pont

Description de produit

Le type acier d'OIN 13729 de bâti monté par plate-forme d'A a clôturé amarrer le bateau de cale remorquant l'équipement



Description :

Le type ISO13729 qu'une plate-forme a monté la cale de amarrage fermée en acier de moulage est un type du bateau amarrant et de montage de remorquage installé du côté de bateau pour mener la corde d'amarrage et de remorquage à partir du bateau intérieur au conseil. Les cales fermées sont normalement adoptées pour les bateaux qui emploient des câbles métalliques. Le rayon de surface de cale a été conçu basé sur les rapports de recourbement de la corde par la cale de moins de douze fois du diamètre de câble métallique.



Spécification technique principale :

  1. Norme : OIN 13729
  2. Type : ; plate-forme montée
  3. Gamme de SWL : 23-141T ;
  4. Matériaux : L'acier de C-manganèse de bâti, acier inoxydable de moulage, peut également fournir l'acier spécial pour le brise-glace.
  5. Poids : 73 à 825kg ;
  6. Préparation de surface : sablage à S2.5 + une couche de l'amorce époxyde de magasin, acier inoxydable poli, préparation de surface adaptée aux besoins du client disponible.
  7. Certificats de classification : CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS



Paramètres techniques principaux :

Diamètre nominal
L×H×D		 I1 I2 I3 I4 H1 H2 H3 R R1 R2 R3
250 x200 x214 488 45 3 76 26 5 42 7 3 68 108 100 219 160 108
300x250x286 614 565 89 330 551 481 144 125 282 212 144
350x250x333 716 660 114 403 601 525 168 125 308 232 168
400x250x381 820 754 139 475 652 553 192 125 335 236 192
450x250x381 870 804 164 524 652 553 192 125 335 236 192
500x250x381 920 854 189 574 652 553 192 125 335 236 192
400x250x428 870 796 139 500 701 609 216 125 360 268 216
450x250x428 920 846 164 550 701 609 216 125 360 268 216
500x250x428 970 896 189 600 701 609 216 125 360 268 216
500x400x428 970 896 176 60 0 851 759 216 200 435 343 216
500x250x525A 1068 1 000 190 652 798 675 264 125 409 286 264
500x400x525A 1 068 1 000 193 652 948 825 264 200 484 361 264
500x250x5258 1 074 1 000 176 652 801 680 264 125 412 291 264
500x400x525B 1 074 1 000 179 652 951 830 264 200 487 366 264

Diamètre nominal
L×H×D		 R4 Rs Rs d1 T Jambe de soudure
longueur a
z1		 SWL b
(kN)		 SWL b
(t)		 Câble métallique
diamètre c :
(recommandé)		 Calculé
poids d
(kilogramme)
250x200x214 86 150 128 108 22 6 226 23 18 73
300x250x286 118 180 154 144 26 6,5 422 43 24 142
350x250x333 138 200 170 168 30 7,5 549 56 28 222
400x250x381 156 250 214 192 36 9 687 70 32 310
450x250x381 156 250 214 192 36 9 706 72 32 322
500x250x381 156 250 214 192 36 9 765 78 32 337
400x250x428 178 250 212 216 38 9,5 883 90 36 434
450x250x428 178 250 212 216 38 9,5 912 93 36 452
500x250x428 178 250 212 216 38 9,5 932 95 36 472
500x400x428 178 250 212 216 38 9,5 893 91 36 528
500x250x525A 224 320 280 264 40 10 1148 117 44 657
500x400x525A 224 320 280 264 40 10 1158 118 44 724
500x250x5258 218 320 274 264 46 11,5 1413 144 44 753
500x400x5258 218 320 274 264 46 11,5 1383 141 44 825

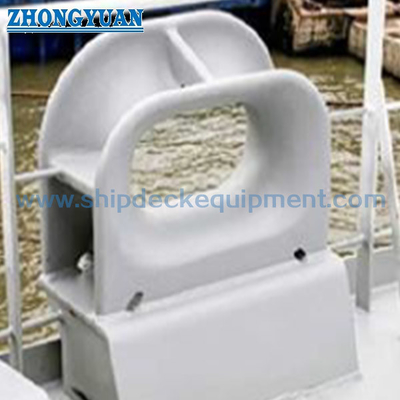

Le type acier d'OIN 13729 de bâti monté par plate-forme d'A a clôturé amarrer le bateau de cale remorquant l'équipement 0

Le dessin du type plate-forme d'OIN 13729 d'A a monté le bateau de remorquage fermé en acier de cale d'amarrage de cale de moulage remorquant l'équipement

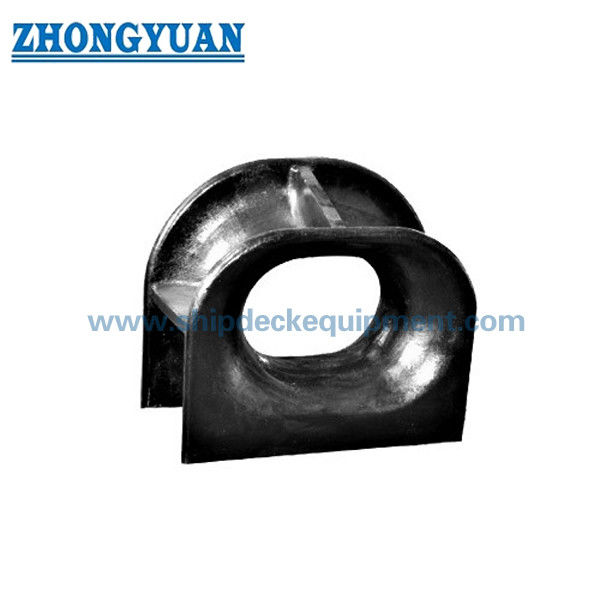

Le type acier d'OIN 13729 de bâti monté par plate-forme d'A a clôturé amarrer le bateau de cale remorquant l'équipement 1
