Équipement de sauvetage de bateau d'appareils de MED Free Fall Lifeboat Launching d'approbation de classe
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Zhongyuan |
| Certification: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numéro de modèle: | Standard et adapté aux besoins du client |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | As per quotation |
| Détails d'emballage: | Palette ou adapté aux besoins du client |
| Délai de livraison: | Selon l'offre |
| Conditions de paiement: | TTT, L/C, etc. |
| Capacité d'approvisionnement: | Satisfaites aux besoins de clients |
|
Détail Infomation |
|||
| Nom du bossoir: | Appareil de lancement JYF75 pour canot de sauvetage à chute libre | nom du treuil: | Treuil hydraulique FW45 |
|---|---|---|---|
| Bossoir pour canot de sauvetage: | JYM-FN-6.65 | Méthodes d'opération: | Fonctionnement de la poignée-hydraulique |
| Type de connexion entre l'équipement et le pont: | soudure | Charge de travail du bossoir: | 75 KN |
| Charge de levage: | 50 KN | Abaissement de la charge du bossoir: | 75 KN |
| Mettre en évidence: | Dispositif de mise à l'eau libre de chute,Dispositif de mise à l'eau de canot de sauvetage,Équipement de lancement de sauvetage de bateau |
||
Description de produit

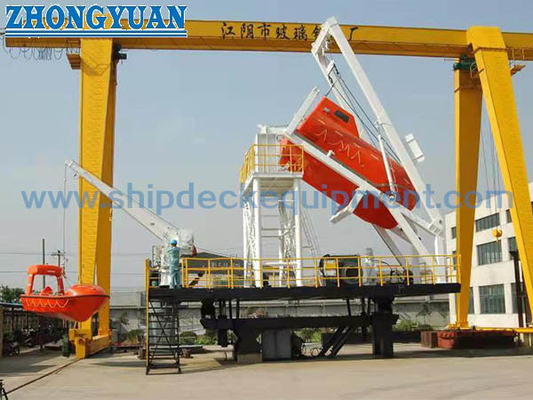

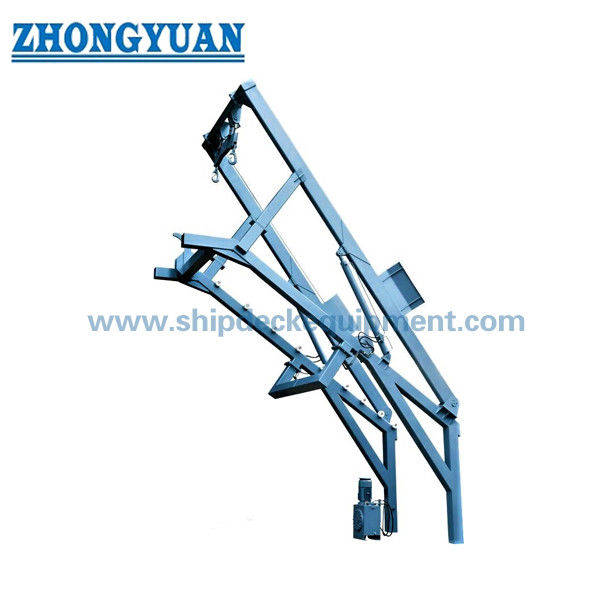

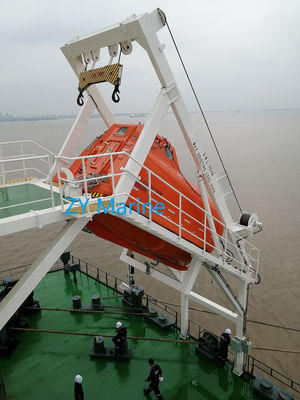

Équipement de sauvetage de bateau d'appareils de MED Free Fall Lifeboat Launching d'approbation de classe
CONDITIONS GÉNÉRALES
1,1 le davier à fabriquer et être examiné sous l'approbation de la société principale de classification conformément aux conditions des plus défunts - amendements MSC.47 (66) à SOLAS 1974 et à MSC.48 (66) - LSA et MSC 81(70).
1,2 ce dispositif de mise à l'eau est capable de pousser le canot de sauvetage entièrement chargé dans la pleine position extérieure par le cylindre d'huile hydraulique et alors le canot de sauvetage s'abaisse pour arroser la surface a dépendu de sa propre gravité.
1,3 le canot de sauvetage peut librement tomber dans l'eau en ouvrant le mécanisme de déclenchement d'une position dans le canot de sauvetage.
1,4 cet appareil peut récupérer le canot de sauvetage avec 4 personnes dans position repos.
1,5 les inspections et les essais des appareils de davier à être conformes aux résolutions d'OMI MSC 81(70) et approuvé par la société de classification
2. SPÉCIFICATIONS TECHNIQUES :
| 1. | Nom de davier : Dispositif de la mise à l'eau JYF75 pour le canot de sauvetage de chute libre | Type | JYF75 | |
| 2. | Nom de treuil : Treuil FW45 hydraulique | Type | FW45 | |
| 3. | Davier pour le bateau de canot de sauvetage : | JYM-FN-6.65 | ||
| 4. | Certificat de davier : | ABS | ||
| 5. | Méthodes d'opération : Opération Poignée-hydraulique | |||
| 6. | Type de connexion entre l'équipement et la plate-forme : Soudure | |||
| 7. | Spécifications techniques principales | |||
| 1) | Charge de travail de davier : | 75 KN | ||
| 2) | Levage de la charge : | 50 KN | ||
| 3) | Abaissement de la charge du davier : | 75 KN | ||
| 4) | Levage de la vitesse du canot de sauvetage : | ≥3.0 m/min | ||
| 5) | Chute de bateau : | type 18x19-20-1770-Galv-no rotatoire | ||
| 6) | Longueur de câble métallique : | m | ||
| 7) | État de conception | Talon 20º, équilibre 10º | ||
| 8. | Moteur | |||
| 1) | Type de moteur | Y160L-4-H | ||
| 2) | Puissance : | 15 KILOWATTS | ||
| 3) | Source d'énergie : | 440V, 60Hz, 3 phases | ||
| 4) | Fabricant de moteur : | Dezhou China | ||
| 5) | Type de protection : | IP56 | ||
| 6) | Type d'isolation de moteur : | F | ||
| 7) | Taille de la température : | B | ||
| 8) | Glande de câble : | avec | ||
| 9) | Réchauffeur d'espace | avec | ||
| 10) | Avec le boulon de la terre | avec | ||
| 11) | Commencer la méthode : | Direct | ||
| 9. | Boîte de contrôle électrique | |||
| 1) | Type de protection : | IP56 | ||
| 2) | Tension de contrôle : | 220 V, 1 phase | ||
| 3) | 42V/400VA pour le canot de sauvetage | Approvisionnement | ||
| 4) | Pièces électriques principales | Schneider | ||
| 5) | mètre d'ampère | Approvisionnement | ||
| 6) | Matériel de boîte : | SS316 | ||
| 7) | Couleur de boîte : | Munsell 7.5BG7/2 | ||
| 10. | Bouton | |||
| 1) | Glande de câble | Avec | ||
| 2) | Bouton avec le câble de 7m | Avec | ||
| 3) | Catégorie de protection : | IP56 | ||
| 4) | Matériel de base : | PVC | ||
| 11. | Boîte de protection pour le remplissage | |||
| 1) | Glande de câble | Avec | ||
| 2) | Type de protection : | IP56 | ||
| 3) | Matériel de boîte : | SS316 | ||
| 12. | Auto-poids de davier : | ~7500 kg/set | ||
| Plate-forme d'entretien | ~1000kg/set | |||
3. Portée de notre FABRICANT d'approvisionnement :
| Non |
Q'TY (par davier) |
Descriptions |
| 1 | 1 ensemble | Cadre de davier avec le montage |
| 2 | 1 ensemble | Bras de davier avec le montage |
| 3 | 1 ensemble | Treuil de levage hydraulique |
| 4 | 1 ensemble | Station de pompage avec le moteur électrique |
| 5 | 1 ensemble | Toute la soupape de commande hydraulique |
| 6 | 1 ensemble | Corde de fil d'acier avec des garnitures |
| 7 | 1 ensemble | Panneau de démarreur |
| 8 | 1 ensemble | Bouton poussoir |
| 9 | 1 ensemble | Boîte de protection pour le remplissage |
| 10 | 1 ensemble | Plat d'instruction |
| 11 | 1 ensemble | Tuyau hydraulique sur le davier |
4. Portée de COUR d'approvisionnement :
| Non |
Q'TY (par davier) |
Descriptions |
| 1 | 1 ensemble | Tuyau hydraulique de station de pompage à la valve d'opération |
| 2 | 1 ensemble | Ensemble et installation de plate-forme |
| 3 | 1 ensemble | Câble électrique |
| 4 | 1 ensemble | Réalisation de l'essai intégré |
5. méthode de peinture
Préparation de la surface : Grenaillage à Sa2.5 à informer par le chantier naval.
| Peinture | Type | couleur | D.F.T (μm) |
| Base | amorce 702 époxyde | gris | 2x35 |
| Milieu | |||
| Surface |
