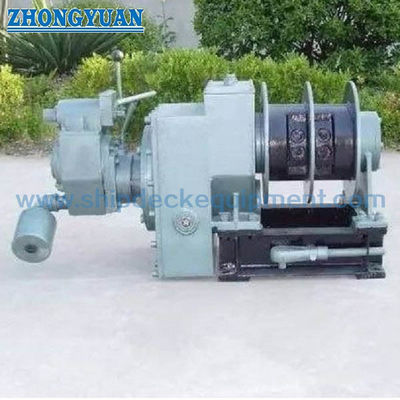

Treuil de passerelle marine 5-30kN ISO 7364 à tambour fendu pneumatique
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Zhongyuan Marine Equipment |
| Certification: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numéro de modèle: | standard ou personnalisé |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | Based on quotation |
| Détails d'emballage: | Exporter une palette standard ou un emballage personnalisé |
| Délai de livraison: | Basé sur les exigences du projet |
| Conditions de paiement: | TT, LC |
| Capacité d'approvisionnement: | Production personnalisée en fonction des exigences du projet |
|
Détail Infomation |
|||
| Standard:: | Pour les appareils de traitement des eaux usées2016 | Taper:: | un tambour pneumatique à fente; |
|---|---|---|---|
| Tests en usine:: | Essai de fonctionnement sans charge, essai de charge de tambour, essai statique sous 1,5 charge de m | Charge de travail:: | 10KN, 16KN, 20KN |
| Velocité (m/min):: | 9-15 m/minute | Câble métallique: | 6*37-13.0-170-1; |
| Matériel:: | L'acier doux, | Contrôle:: | Contrôle local |
| Certificats de classement:: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, et ainsi de suite. | ||
| Mettre en évidence: | treuil d'échelle pilote d'OIN 7364,dédoublez le treuil d'échelle pilote de tambour,treuil entraîné par un moteur électrique pneumatique d'échelle pilote |
||
Description de produit
Treuil de bosco pneumatique à tambour fendu ISO 7364 de 5-30 kN
Présentation du produit
Le treuil de bosco pneumatique à tambour fendu ISO 7364 est conçu pour l'abaissement et le levage en toute sécurité des échelles de bosco en aluminium.
Il utilise un moteur pneumatique antidéflagrant et convient aux environnements marins dangereux.
Le système comprend une opération de secours manuelle et est conforme à la norme ISO 7364:2016.
Spécifications rapides
• Norme : ISO 7364:2016
• Charge de travail (charge du tambour) : 5-30 kN
• Charge de maintien : 15-90 kN
• Type de tambour : Tambour fendu
• Vitesse de levage : 9-15 m/min
• Diamètre du câble : 11-16 mm (selon la charge)
• Type d'entraînement : Moteur pneumatique
• Commande : Commande locale
• Matériau : Acier doux
Paramètres techniques principaux
| Nominal taille |
Tambour charge(a) |
Charge de maintien (a) kN |
Procédure d'essai de treuil | Diamètre du câble en acier actuellement sélectionné (d) mm |
|||||
| Résistance minimale du câble(a) (5x charge de maintien) KN |
Diamètre du câble en acier (b,c) mm |
Simple tambour |
Tambour fendu ou double tambour |
||||||
| 5 | 5 | 15 | 75 | 12 | 11 | - | |||
| 6 | 6,3 | 18 | 90 | 13 | 11 | - | |||
| 8 | 8 | 25 | 125 | 16 | 13 | - | |||
| 10 | 10 | 30 | 150 | 18 | 13 | 13 | |||
| 12 | 12,5 | 37,5 | 188 | 20 | 13 | 13 | |||
| 16 | 16 | 48 | 240 | 22 | 14(15) | 14(15) | |||
| 20 | 20 | 60 | 300 | 24 | 16(15) | 16(15) | |||
| 25 | 25 | 75 | 375 | 26 | - | 16 | |||
| 30 | 30 | 90 | 450 | 28 | - | 16 | |||
| NOTE Choisissez le diamètre réel du câble en acier des treuils selon le cas suivant : la charge de rupture du câble en acier ne doit pas être inférieure à cinq fois la charge de maintien réelle des treuils d'échelle d'embarquement. a Pour les treuils fonctionnant avec deux câbles, les valeurs indiquées sont la somme des forces sur chaque câble. b Dans la colonne 4, sur la base d'un facteur de sécurité de maintien de cinq, toutes les valeurs doivent être sélectionnées lors de l'essai de charge du treuil. C Le diamètre du câble indiqué dans la colonne 4 est utilisé uniquement pour l'essai de charge statique des treuils avec un seul câble en conséquence. d Le diamètre du câble entre parenthèses signifie que ces valeurs sont incluses dans les spécifications des normes nationales. |
|||||||||
| NOM | UNITÉ | SPÉCIFICATION | |||||||
| Moteur à air | Type | / | SMF-5.5P-900S | ||||||
| Puissance | Kw | 4 | |||||||
| Vitesse nominale | tr/min | 900 | |||||||
| Pression de travail | Mpa | 0.59 | |||||||
| Consommation d'air | m3/min | 6 | |||||||
| Facteur de service | min | 30 | |||||||
| Rendement total | / | 0.858 | |||||||
| Rapport de transmission manuelle | / | 30.73 | |||||||
| Rapport de transmission pneumatique | / | 75.43 | |||||||
| Taille du câble | / | 6*37-13-170-1 | |||||||
| Capacité de câble | m | 50 | |||||||
| Couches de câble enroulées sur le tambour | / | 3 | |||||||
| Vitesse de levage | m/min | 10 | |||||||
| Charge de support | KN | 48 | |||||||
| Charge du tambour | KN | 16 | |||||||
Guide de sélection de treuil
Étape 1 - Sélectionner la charge du tambour : 5-30 kN
Étape 2 - Faire correspondre la charge de maintien : 15-90 kN
Étape 3 - Sélectionner le diamètre du câble en fonction de la charge
Étape 4 - Confirmer le système d'entraînement pneumatique
Étape 5 - Installation : montage sur pont
Structure et composants
Structure et composants : Moteur pneumatique | Transmission par engrenages | Tambour fendu | Système de câble | Système de freinage | Entraînement manuel | Vanne de commande | Châssis de base
Applications
Applications : Manutention d'échelles de bosco | Navires offshore | Plateformes pétrolières et gazières | Environnements dangereux
Certifications et avantages
Certifications : CCS | NK | BV | ABS | DNV | LR | KR | RINA | IRS | RS | CRS
Avantages : Entraînement pneumatique antidéflagrant | Sélection de gamme de charge complète | Conception à tambour fendu | Secours manuel | Fonctionnement fiable
Dessins et photos
• Dessin d'ensemble
• Dessin de structure
• Schéma d'installation

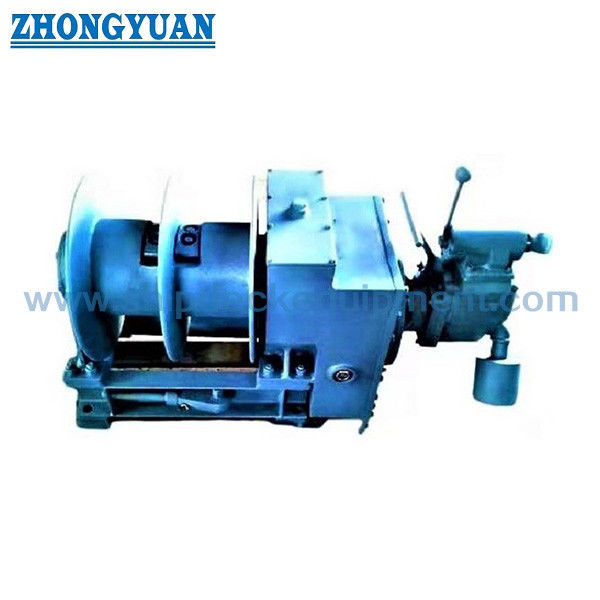

• Photos du produit
Informations de commande
• MOQ : 1 unité
• Livraison : Basée sur le projet
• Paiement : T/T, L/C
FAQ
Q1 : Pourquoi l'entraînement pneumatique ?
R : Convient aux zones dangereuses.
Q2 : Gamme ?
R : Série complète de 5 à 30 kN.
