Ventilateur à ancre électrique de 50 mm de 3e classe. Ventilateur marine à tambour unique.
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Zhongyuan Marine Equipment |
| Certification: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numéro de modèle: | Ventilateur à ancre électrique |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | As per quotation |
| Détails d'emballage: | Palette ou adapté aux besoins du client |
| Délai de livraison: | Selon l'offre |
| Conditions de paiement: | TTT, L/C, etc. |
| Capacité d'approvisionnement: | Satisfaites aux besoins de clients |
|
Détail Infomation |
|||
| Fonction: | éolienne à ancre | Charge de travail: | 5KN à 250KN |
|---|---|---|---|
| Diamètre de la tête de déformation: | 200-700 millimètres | Rapidité de déformation ((m/min): | 9-18m/Min |
| Diamètre de câble métallique: | 11 - 46 (millimètre) | Matériel: | Acier doux, fonte, acier inoxydable |
| Pouvoir: | à entraînement hydraulique | Contrôle: | Local ou à télécommande |
| Certificats de classification: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, etc. | Taille de la chaîne: | 12.5 mm à 142 mm |
| Mettre en évidence: | Un seul tambour électrique un seul pare-brise gitane,Ventilateur à ancre horizontale,Ventilateur électrique à cylindre unique de 50 mm |
||
Description de produit

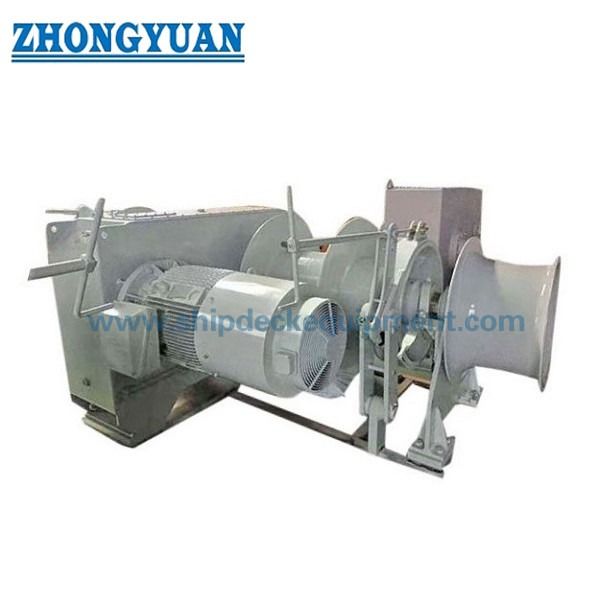

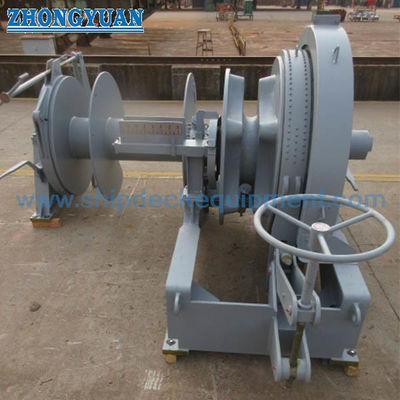

Ventilateur à ancre électrique de 50 mm de 3e classe. Ventilateur marine à tambour unique.
Vue d'ensemble du produit
Le pare-brise à ancre électrique de classe 3 de 50 mm est un système de manutention de chaîne d'ancrage dédié conçu pour les navires commerciaux et offshore.
Il est équipé d'un seul gypse pour le contrôle de la chaîne d'ancrage et d'un seul tambour avec tête de déformation pour la manutention auxiliaire de la corde.
Le système est conçu conformément aux exigences de la société de classification, garantissant un déploiement et un retrait des ancres sûrs et fiables.
Ce treuil est spécialement conçu pour les opérations de chaîne d'ancrage, ce qui le distingue des treuils d'amarrage et des treuils de remorquage.
Spécifications rapides
• Taille de la chaîne d'ancrage: 50/52/54 (grade 3 / U3)
• Tirage de la chaîne d'ancrage: 106,3 à 123,9 kN
• Charge de maintien du frein: 617-713 kN
• Vitesse de la chaîne: ≥ 9 m/min
• Tirage de la tête de déformation: 50 kN
• Puissance du moteur: 30 à 45 kW
• Type de moteur: électrique
• Configuration: un seul gypse + un seul tambour + tête de déformation
• Norme de chaîne: ISO / Règles de classe
• Contrôle: local + télécommandé
• Application: systèmes de manutention des ancres
Principaux paramètres techniques
| Chaîne (mm) | Traction de la chaîne (kN) | Charge de freinage (kN) | Vitesse (m/min) | Poussée de déformation (kN) | Puissance moteur (kW) |
| 50/52/54 | 106.3 / 114.9 / 123.9 | 617/664/713: les produits de base | ≥ 9 | 50 | 30/30/22 |
Guide de sélection
Step 1 – Confirm Chain Size (50mm U3) | Step 2 – Select Required Chain Pull | Step 3 – Verify Brake Holding Load | Step 4 – Confirm Chain Speed | Step 5 – Select Drive Type (Electric) | Step 6 – Select Configuration | Step 7 – Confirm Installation Layout
Structure et composants
Structure et composants: Moteur électrique. Boîte de vitesses. Roue gitane. Tambour à tambour unique. Tête de déformation. Frene à bande.
Attributs personnalisés
Taille de la chaîne: 50 mm. Grade de la chaîne: U3. Tirage de la chaîne: 106 ∼ 124 kN. Charge de freinage: 617 ∼ 713 kN. Type de conduite: électrique.
Configuration personnalisée et guide d'enquête
Taille de la chaîne. Grade de la chaîne. Exigence de traction. Charge de frein. Système de contrôle. Espace d'installation.
Envoyez les informations ci-dessus pour la sélection du modèle, le dessin GA et le devis.
Comment fonctionne- t- il?
Le moteur électrique entraîne la boîte de vitesses pour faire pivoter la roue gypse pour la manipulation de la chaîne d'ancrage.
La chaîne d'ancrage est contrôlée par le gypsy, tandis que le système de freinage assure une tenue sûre pendant l'ancrage.
Le tambour et la tête de déformation assurent une manipulation auxiliaire de la corde pour l'aide à l'amarrage.
Applications
Applications: opérations de manutention d'ancres. Navires commerciaux. Navires de gros. Navires au large.
Certifications et avantages
Certifications: CCS ABS DNV BV LR NK RINA IRS RS Vous avez été formé à l'enseignement de l'anglais.
Avantages: Conception conforme à la classe. Système dédié de manipulation de la chaîne. Performance de freinage stable.
Dessin et photos
• dessin d'arrangement général
• dessin du système gitane et de la chaîne
• L'aménagement de l'installation
• Photos du produit
Informations relatives à la commande
• MOQ: 1 unité
• Délai de livraison: basé sur le projet
• Paiement: T/T, L/C
• Personnalisation: disponible
Questions fréquentes
Q1: Quelle est la fonction principale de ce vent?
R: Manipulation de la chaîne d'ancrage par le système gitane.
Q2: Est-il adapté aux opérations d'amarrage?
R: Il fournit un accrochage auxiliaire par tambour mais est principalement destiné à la manutention des ancres.
Q3: Quelle qualité de chaîne est prise en charge?
R: chaînes d'ancrage de catégorie 3 (U3).
