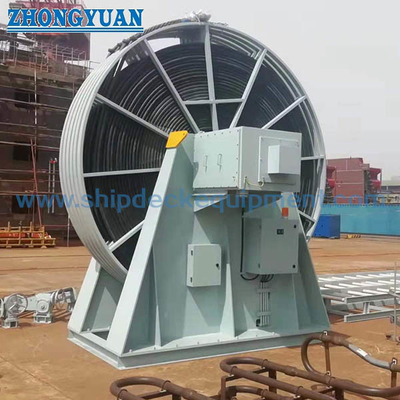

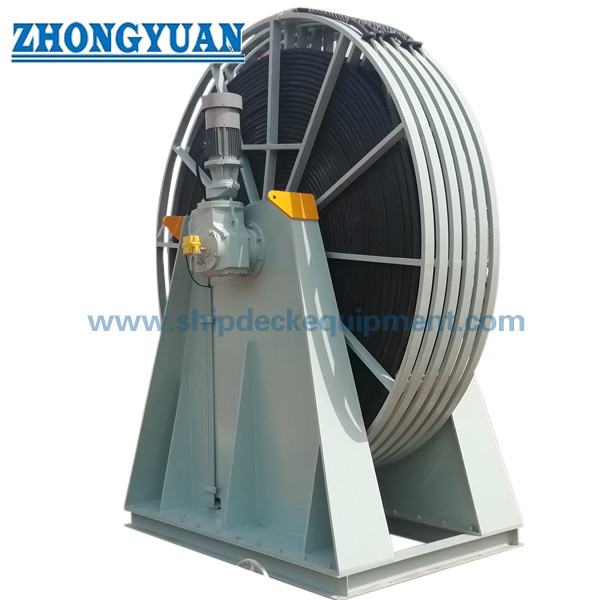

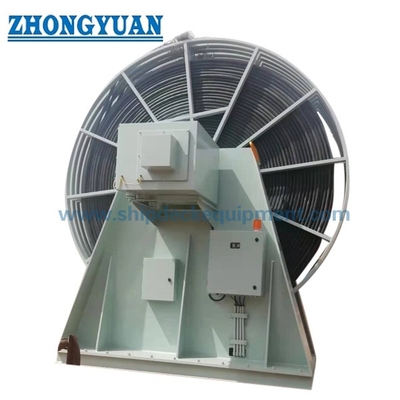

Rouleau de câble électrique pour système de gestion d'alimentation terrestre basse tension
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | Zhongyuan |
| Certification: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numéro de modèle: | Rouleau de câble électrique |
| Documents: | Electric Shore Cable Reel....pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | to be quoted case by case |
| Détails d'emballage: | Palette ou personnalisé |
| Délai de livraison: | Selon l'offre |
| Conditions de paiement: | Le montant de la taxe est calculé à partir du montant de la taxe. |
| Capacité d'approvisionnement: | 1,000pc/an |
|
Détail Infomation |
|||
| Mettre en évidence: | Rouleau du câble d'alimentation terrestre,Rouleau de câble basse tension,Rouleau de câble électrique |
||
|---|---|---|---|
Description de produit
Rouleau de câble électrique pour système de gestion des câbles électriques à terre à basse tension
Définition:
Ce système de gestion des câbles est équipé d'un câble basse tension 3*185 et d'une prise électrique dédiée à la terre ferme.et la conception du treuil de câble est conforme aux conditions d'exploitation du navireLa capacité de charge nominale du boîtier d'alimentation de terre est de 350 A. Le niveau de protection du système de gestion des câbles et du boîtier d'alimentation de terre est de IP56.
Caractéristique du produit:
Conformité aux règles de la CEI, conformité aux règles de classe, conformité aux règles nationales
Installation à bord ou à terre
Protection IP56
La longueur du câble peut être réglée
Contrôle à distance et local
Surveillance de la longueur du câble
Arrêt d'urgence et alarme
Fonction de gestion automatique, tension automatique, récupération et décharge
Normes et spécifications
Les systèmes de raccordement à terre à basse tension (LVSC) doivent être équipés d'un système de raccordement à terre à basse tension.
60309 à 5>
Nombre d'équipements
Pour l'utilisation de l'appareil
accessoires pour les systèmes de raccordement électrique à terre à basse tension ((2017)>
Les produits de base doivent être présentés dans un emballage de qualité supérieure.
Le produit doit être présenté dans un emballage de qualité supérieure.
Systèmes) >
GD22-2015 Guide pour les essais d'homologation de produits électriques et électroniques
Chapitre 1, troisième partie, chapitre 2,3, Partie Quatrième de CCS
Chapitre 1, troisième partie, chapitre 2, quatrième partie du CCS
Chapitre 1, deuxième partie, chapitre 3, troisième partie du CCS
Chapitre 7,8 du CCS
Chapitre 5, onzième partie
2020 et ses modifications, de l'AEM, République populaire de Chine
Chapitre 2, Cinquième partie
Chapitre 3 du
Chapitre 2, partie huitième de
Modifications apportées à l'AEM, R.P. Chine
Conditions environnementales
1) Lieu d'installation:installation à bord.
2) Température ambiante: -25°C+45°C
3) Humidité relative: ≤ 98%
4) Altitude: ≤ 1000 m
Résumé
Ce système de gestion des câbles est principalement composé d'un cadre, d'un rouleau de câble, d'un moteur et d'un ensemble de réducteurs électriques, d'un ensemble d'anneaux de glissement, d'un système de commande électrique, d'un couple hystérésique,câble d'alimentation à terre et prise d'alimentation à terre et autres éléments.
| N.B. | Nom | Quantité |
| 1 | Assemblage du cadre | 1 |
| 2 | Assemblage de bobines de câbles | |
| 3 | Assemblage du moteur et du réducteur | 1 |
| 4 | Ensemble d'anneaux de glissement électriques | 1 |
| 5 | Système de commande électrique | 1 |
| 6 | Accouplement par hystérésis | 1 |
| 7 | Le câble d'alimentation 3*185+1*95+4*2.5 | 50 m*1 |
| 8 | prise électrique à terre | 1 |
Le treuil de câble collecte soigneusement un câble de 50 mètres sur la bobine de câble, qui est entraîné par un moteur.
Principales fonctions
Ramasse le câble.
Boîte de commande d'opération manuelle sur le bouton de collecte du câble, treuil collecte du câble.
En utilisant la télécommande, vous pouvez également collecter le câble.
Boîte de commande manuelle sur le bouton de déverrouillage du câble, le treuil déverrouille le câble.
En utilisant la télécommande, vous pouvez également débrancher le câble.
Surveillance de la longueur du câble
Lorsque le câble est complètement enroulé, l'action d'enroulement est arrêtée et l'affichage s'affiche.
Lors des 4 derniers tours, l'affichage et l'alarme audiovisuelle réagissent;
Lorsqu'il y a un dernier virage, le circuit de sécurité côtière est déconnecté de l'alimentation électrique côtière, et l'affichage et l'alarme audiovisuelle répondent.
Arrêt d'urgence
En appuyant sur le bouton d'arrêt d'urgence, on coupe le circuit de sécurité du côté du rivage de l'alimentation électrique du rivage et de l'alimentation du système de commande du treuil.
Fonction de gestion automatique des câbles
Lors de l'utilisation de l'électricité à terre, la bobine de câble peut détecter le changement de tension du câble en temps réel en fonction de la position et des changements de marée du navire par le système de tension et de contrôle.La bobine de câble peut libérer ou stocker automatiquement le câble de connexion terre-navire en fonction de la variation de la valeur de tension du câble pour éviter que le câble ne soit trop serré ou trop lâche.
Décharge automatique du câble: lorsque le navire décharge la cargaison ou que la marée monte, ce qui fait monter le navire, la tension du câble augmente, et lorsque la tension du câble surveillé dépasse la valeur prédéfinie,le système de commande contrôle automatiquement le moteur pour libérer une certaine longueur de câbleLorsque la valeur de tension du câble surveillé revient à la normale, le système de commande donne le signal au moteur d'arrêter de libérer le câble.et le moteur cesse de tourner et engage simultanément le frein.
Récupération automatique des câbles: lorsque le navire charge la cargaison ou que la marée descend, ce qui fait descendre le navire, la tension du câble diminue.le système de commande contrôle automatiquement le moteur pour récupérer une certaine longueur de câbleLorsque la valeur de tension du câble surveillé revient à la normale, le système de commande donne le signal au moteur d'arrêter de récupérer le câble.et le moteur cesse de tourner et engage simultanément le frein.
Paramètres techniques des principaux composants
Moteur à onduleur
|
Nommé Le pouvoir |
Nommé Voltage |
Nommé fréquence |
Nommé Actuel |
Nommé la vitesse |
Classe de protection |
Isolement de qualité |
| 2.2 kW | Pour les appareils à commande numérique | 50 Hz/60 Hz | 5.1A/4.5A | La température maximale de l'appareil doit être comprise entre 1405 et 1730 r/min. | Pour la protection contre la corrosion | F |
Réducteur
| Ratio | Le couple de sortie max. | Max. force radiale autorisée | Classe de protection |
| 146:1 | 2100 N.m. | 27300N | Pour la protection contre la corrosion |
Accouplement par hystérésis
| Le couple de sortie | Vitesse nominale | Classe de protection |
| 5 à 8 Nm | ≤ 1800 r/min | Pour la protection contre la corrosion |
Assemblage de bobines de câbles
| Le type | Type de rouleau | Les dimensions | Longueur |
Matériau de bobine et traitement de surface |
Classe de protection |
| rouleau | une seule rangée, multicouche |
(O.D x I.D x largeur): Le nombre de points de contact doit être le même que le nombre de points de contact. |
~ 50m*1 (diamètre ≤ 65 mm) |
acier + pulvérisation marine peinture anticorrosion. |
Pour la protection contre la corrosion |
Ensemble d'anneaux coulissants électriques
| Le type | Rings de dérapage: | Capacité électrique d'anneau | Classe de protection |
|
Ensemble d'anneaux coulissants électriques placé dans la bobine.
|
3 anneau de puissance 1 anneau terrestre 4 Anneau de commande |
Pour les véhicules à moteur à commande autonome, les caractéristiques suivantes sont applicables: | Pour la protection contre la corrosion |
Boîte de commande et boîte de jonction
| Matériel | Classe de protection |
| Acier inoxydable 304 | Pour la protection contre la corrosion |
Câble d'alimentation à terre
| Modèle | Le type | Diamètre | Longueur | Quantité | Classe de protection |
| 3 fois 185 plus 1 fois 95 plus 4 fois 2.5 | Le CADEF | ≤ 65 mm | ~ 50m*1 | 1 | Pour la protection contre la corrosion |
prise électrique à terre
| Modèle | Le type | Voltage nominal | Courant nominal | Quantité | Quantité | Classe de protection |
| JL17 |
3 noyau de puissance, 1 noyau terrestre, 4 Noyau de commande |
AC690
|
350A | 1 | 1 | Pour la protection contre la corrosion |
Le dessin deRouleau de câble électrique pour système de gestion des câbles électriques à terre à basse tension
