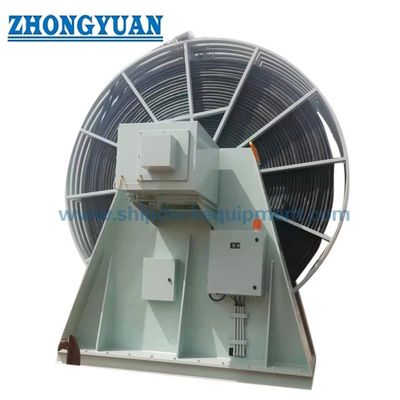

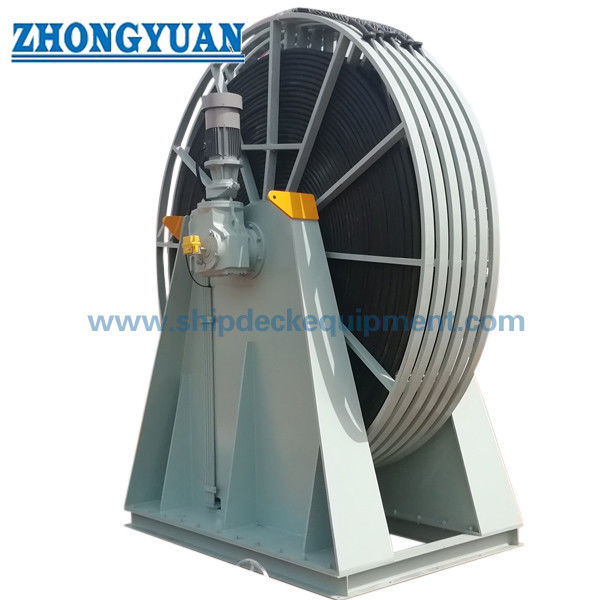

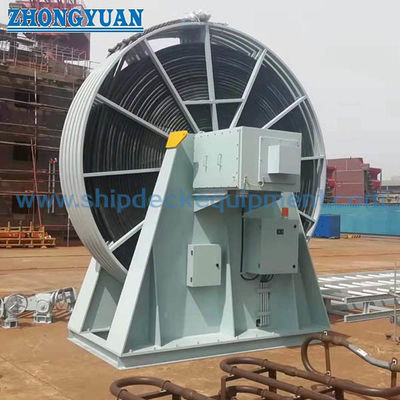

Système de bobine de câble d'alimentation terrestre à basse tension pour la connexion au rivage du navire
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | Zhongyuan Marine Equipment |
| Certification: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numéro de modèle: | Rouleau de câble électrique |
| Documents: | Electric Shore Cable Reel....pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | to be quoted case by case |
| Détails d'emballage: | Palette ou personnalisé |
| Délai de livraison: | Selon l'offre |
| Conditions de paiement: | TT, LC |
| Capacité d'approvisionnement: | 1,000pc/an |
|
Détail Infomation |
|||
| Mettre en évidence: | Rouleau du câble d'alimentation terrestre,Rouleau de câble basse tension,Rouleau de câble électrique |
||
|---|---|---|---|
Description de produit
Système de bobine de câble d'alimentation terrestre à basse tension pour la connexion au rivage du navire
Vue d'ensemble du produit
Système de gestion de câbles d'alimentation terrestre avancé avec contrôle PLC, tension constante et architecture de contrôle conforme à la cybersécurité.
Conçu pour une manipulation sûre des câbles entre le navire et la côte avec rétraction et relâchement automatiques.
Spécifications rapides
- Type de câble: 3×185+1×95+4×2.5 → Définit la capacité de puissance
- Longueur du câble: 50 m → portée de fonctionnement
- courant nominal: 350 A → capacité de puissance
- Voltage: jusqu'à 690V → Compatibilité avec le système
- Protection: IP56 → Durabilité dans les eaux
- Contrôle: système PLC → automatisation intelligente
- Contrôle de tension: tension constante → empêche les dommages au câble
- Surveillance: affichage + compteur de longueur → rétroaction en temps réel
- Cybersécurité: conforme aux dernières normes → Assure la sécurité du système
- Système de guidage: Cadre de guidage extensible → Prend en charge le relâchement en douceur du câble
- Norme: CEI 80005-3 → Conformité à l'alimentation au sol
Principaux paramètres techniques
Pour référence uniquement, peut être personnalisé
| Composant | Spécification |
| Puissance du moteur | 2.2 kW |
| Voltage | Pour les appareils à combustion |
| Vitesse | 1405 ̊1730 tours par minute |
| Ratio du réducteur | 146:1 |
| Le couple | 2100 Nm |
| Longueur du câble | 50 m |
| Diamètre du câble | ≤ 65 mm |
| Ringe de glissement | Pour les véhicules à moteur à combustion interne, le réglage de la puissance de sortie doit être effectué à l'aide d'un système de freinage. |
| Protéger | Pour la protection contre la corrosion |
Guide de sélection
Étape 1 Spécifications du câble → Besoin d'énergie
Étape 2 Longueur → Distance d'accouplement
Étape 3: courant → capacité de charge
Étape 4 Automatisation → PLC + tension
Étape 5 Sécurité → Exigence de cybersécurité
Étape 6: Installation → À bord ou à terre
Structure et composants
Bobine de câble. Moteur et réducteur. Système PLC. Ringe coulissante.
Attributs personnalisés
- Contrôle PLC → Système intelligent
- Tension constante → Protection du câble
- Cybersécurité → Système de contrôle sécurisé
- Cadre de guidage extensible → déploiement en douceur du câble
- Surveillance → Affichage + compteur
- IEC 80005-3 → Conformité à la norme
- Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai du fabricant
Guide de l'enquête
Fournir les spécifications, la longueur, le courant, l'automatisation et les exigences en matière de cybersécurité.
Comment fonctionne- t- il?
Le PLC surveille la tension et contrôle le moteur.
Applications
Énergie au rivage Ports intelligents Terminaux de conteneurs Amarrage en mer
Certifications et avantages
Conforme à la CEI + conforme à la cybersécurité; contrôle automatique de la tension, fonctionnement sûr, surveillance intelligente.
Dessin et photos
Le dessin d'un diagramme électrique.
Informations relatives à la commande
MOQ: 1 / Livraison: 120 jours
Questions fréquentes
Q1: Pourquoi la cybersécurité est-elle requise pour le système de bobine de câble?
R: La cybersécurité garantit que le système de contrôle PLC et les interfaces de communication sont protégés contre les accès non autorisés et les cyberattaques.Ceci est essentiel pour les systèmes d'énergie portuaire et terrestre intelligents modernes afin d'éviter les perturbations opérationnelles., les violations de données ou les interférences malveillantes de contrôle.
Q2: Quelle est la fonction du système de tension constante?
R: Le système de tension constante ajuste automatiquement la longueur du câble pendant le mouvement du navire (marée, vent, dérive), évitant ainsi une tension excessive ou un relâchement.Cela protège le câble contre les dommages et assure une alimentation en continu et sûre.
Q3: Quel est le rôle de l'accouplement hystérésis?
R: L'accouplement hystérésique assure une transmission en douceur du couple et absorbe les charges de choc, assurant une rétraction et un relâchement stables du câble tout en protégeant le moteur et la boîte de vitesses.
Q4: Pourquoi un cadre de guidage de câble extensible est-il nécessaire?
R: Le cadre de guidage du câble extensible assure un bon alignement du câble lors du déploiement et du retrait.en particulier lorsque la position du navire change.
Q5: Le système peut-il fonctionner automatiquement sans intervention manuelle?
R: Oui. Grâce au contrôle PLC, aux capteurs de tension et à la surveillance de la longueur, le système peut contrôler automatiquement la rétraction et le relâchement des câbles, ce qui réduit la charge de travail de l'équipage et améliore la sécurité opérationnelle.
Q6: Le système est-il conforme aux normes internationales en matière d'électricité à terre?
R: Oui, le système est conforme aux normes IEC/ISO/IEEE 80005-3 et peut être conçu pour répondre aux exigences de la société de classification telles que CCS, ABS, DNV et LR.
Q7: Quelles fonctions de surveillance sont incluses?
R: Le système comprend une surveillance en temps réel de la longueur, de la tension et de l'état de fonctionnement du câble par l'intermédiaire d'un écran d'affichage, garantissant un fonctionnement sûr et contrôlé.
