10/16 kN ISO 7364 Électric Accommodation échelle treuil

Treuil électrique pour échelle de logement 10/16 kN ISO 7364 | Tambour unique avec sauvegarde manuelle

Présentation du produit

Le treuil électrique d'échelle de logement de 10 kN et 16 kN est une machine de pont de bord dédiée au levage, à l'abaissement, au maintien et à l'arrimage d'une échelle de logement maritime. Le treuil utilise un moteur électrique pour un fonctionnement normal et comprend un entraînement manuel pour un fonctionnement d'urgence lorsque l'alimentation électrique n'est pas disponible. Un seul tambour stocke le câble métallique de suspension, tandis que le réducteur et le dispositif de maintien contrôlent le mouvement de l'échelle et sécurisent le tambour lorsque l'entraînement est arrêté.

Le produit est conçu et testé selon les exigences de la norme ISO 7364:2016 en matière d'échelle de logement et de treuil. Pour les projets chinois, la norme nationale équivalente actuelle est la GB/T 1392-2021, qui adopte à l'identique la norme ISO 7364:2016. La norme obsolète GB/T 1392-1985 et la référence incorrecte « ISO 7363 » ne doivent pas être utilisées sur une page produit actuelle. Ce treuil sert à manipuler l'échelle de logement elle-même ; il ne s'agit pas d'un treuil pilote mécanique et ne doit pas être décrit comme un treuil permettant de hisser une échelle de pilote.

Spécifications rapides

• Norme : ISO 7364 : 2016 → norme internationale actuellement publiée pour la conception et les tests des treuils d'échelle d'hébergement ; GB/T 1392-2021 est l’adoption chinoise identique actuelle.
• Taille nominale / charge du tambour : 10 kN ou 16 kN → la taille nominale correspond à la charge du tambour définie par l'ISO, et non à un SWL générique.
• Charge de maintien : 30 kN ou 48 kN → ISO 7364 définit la charge de maintien comme étant au moins trois fois la charge du tambour.
• Entraînement : moteur électrique avec secours manuel → des treuils motorisés sont nécessaires pour permettre le levage et l'abaissement manuels lorsque l'alimentation n'est pas disponible.
• Vitesse de levage : 8,09 / 10 m/min pour 10 kN ; 9,85 / 11,64 m/min pour 16 kN → les valeurs sources semblent correspondre aux points de fonctionnement 50 / 60 Hz et doivent être confirmées par rapport aux données du moteur et du réducteur.
• Disposition du tambour : tambour unique, trois couches d'enroulement dans les données du modèle fourni → capacité du tambour 37 m pour 10 kN et 50 m pour 16 kN.
• Fonctions de sécurité : dispositif de maintien automatique, arrêt d'urgence local, maintien en cas de perte de puissance et protection de la manivelle → ce sont des exigences fondamentales de conception ISO 7364.
• Contrôle : commande locale et/ou à distance spécifique au projet → ISO 7364 impose un arrêt d'urgence local ; la télécommande est une option supplémentaire du projet et ne remplace pas la fonction d'arrêt d'urgence locale.

Que fait le treuil

Pendant le déploiement, l'opérateur libère le dispositif de rangement et abaisse l'échelle de logement sous rotation contrôlée du tambour. Pendant la récupération, l'entraînement électrique soulève l'échelle jusqu'à la position de rangement requise. En cas d'arrêt de l'entraînement ou de perte d'alimentation électrique, le dispositif de maintien doit empêcher une rotation involontaire du tambour. L'entraînement manuel constitue une méthode d'urgence pour lever ou abaisser l'échelle de logement sans recourir au moteur électrique.

Lorsque l'échelle de logement est utilisée dans le cadre d'un arrangement combiné de transfert de pilote approuvé, ce treuil gère uniquement le composant échelle de logement. L'échelle de pilote reste un élément à part ; les palans pilotes mécaniques sont interdits en vertu des exigences de transfert pilote SOLAS. À compter du 1er janvier 2028, les normes de performance révisées de l'OMI en matière de transfert de pilotes exigent également une protection contre le fonctionnement involontaire du mécanisme de levage et d'abaissement de l'échelle de logement pendant le transfert de personnel.

Définitions de charges ISO 7364 et sélection de câbles

• Charge tambour : tension maximale du câble à la sortie du tambour lors du levage d'une échelle de logement non chargée à vitesse nominale avec le câble enroulé en une seule couche, ou lors de la mise de l'échelle dans sa position de rangement.
• Charge de maintien : tension statique maximale du câble à la sortie du tambour en une seule couche ; La norme ISO 7364 exige qu'elle soit au moins trois fois supérieure à la charge du tambour.
• Capacité du dispositif de maintien : le dispositif de maintien du tambour doit contenir 1,5 fois la charge de maintien et fonctionner automatiquement lorsque le variateur est arrêté ou en cas de panne de courant.
• Base de conception du câble : La conception du tambour est basée sur la norme ISO 7364 sur un câble en acier galvanisé 6 × 37 avec âme en fibre, qualité de traction de 1 770 N/mm² conformément à la norme ISO 2408. D'autres types de câble peuvent être utilisés en service lorsque les exigences approuvées de conception et de résistance du câble sont satisfaites.
• Diamètre réel du câble sélectionné : ISO 7364 Le tableau 1 donne 13 mm pour un treuil monocylindre de 10 kN et 14 mm pour un treuil monocylindre de 16 kN ; 15 mm est indiqué entre parenthèses comme valeur incluse dans les spécifications des normes nationales.
• Exigence de résistance du câble : la charge de rupture du câble en acier sélectionné ne doit pas être inférieure à cinq fois la charge de maintien réelle du treuil de l'échelle de logement ; les autorités nationales peuvent exiger un facteur plus élevé.
• Géométrie et capacité du tambour : le diamètre du tambour n'est pas inférieur à 14 fois le diamètre de la corde applicable du tableau 1 ; la bride dépasse d'au moins 1,5 diamètre de câble au-delà de la couche la plus externe. La longueur effective du câble de travail est enroulée en trois couches maximum, tandis que la corde complète est enroulée en cinq couches maximum.

Principaux paramètres techniques

Entraînement électrique, dispositif de maintien et fonctionnement manuel

• Moteur électrique et boîte de vitesses → assurent un levage et un abaissement motorisés normaux ; la puissance nominale du moteur est adaptée à la charge du tambour, à la vitesse, au rapport de transmission, au service, à la tension du navire et à la fréquence.
• Dispositif de maintien automatique → doit retenir le tambour lorsque l'entraînement est arrêté ou lorsque l'alimentation du navire est perdue et doit résister aux conditions de maintien statique requises.
• Entraînement manuel → requis sur les treuils électriques afin que l'échelle de logement puisse toujours être levée ou abaissée sans alimentation électrique.
• Sécurité de la manivelle : le dispositif d'entraînement manuel doit protéger l'opérateur d'une manivelle tournante ; la méthode détaillée de verrouillage ou de désengagement doit suivre la conception approuvée du treuil.
• Arrêt d'urgence local → requis par la norme ISO 7364 et doit arrêter le treuil immédiatement et de manière fiable pendant le mouvement de l'échelle.
• Contrôle à distance : le fonctionnement à distance peut être fourni en option du projet, mais la norme ISO 7364 exige spécifiquement un arrêt d'urgence local. La télécommande ne remplace pas cette fonction de sécurité locale.

Interface tambour, câble métallique et échelle

• Confirmez le poids mort de l'échelle de logement, le nombre de cordes de suspension, la disposition du mouflage, le diamètre de la poulie/réa, la course de l'échelle, la position de rangement et la longueur de corde requise avant de fixer la capacité du tambour.
• Pour un treuil monocylindre, le tableau 1 de la norme ISO 7364 donne un diamètre de câble réellement sélectionné de 13 mm pour la taille nominale 10 et de 14 mm pour la taille nominale 16 ; 15 mm apparaît entre parenthèses comme valeur standard nationale. La charge de rupture réelle du câble doit toujours être au moins cinq fois supérieure à la charge de maintien réelle.
• L'angle du flotteur de câble et le passage du tambour à la poulie doivent être disposés de manière à favoriser un enroulement uniforme et à éviter les frottements, les enroulements transversaux ou les dommages locaux au câble.
• L'ancrage des extrémités du câble, les spires retenues, le dégagement des brides du tambour, la longueur de travail du câble et les couches d'enroulement doivent respecter la conception approuvée du treuil. La norme ISO 7364 limite la longueur utile effective à trois couches maximum et la corde complète à cinq couches maximum.
• Les câbles en acier galvanisé, les poulies, les goupilles, les points de suspension de l'échelle et les fixations structurelles doivent être inspectés comme un système complet d'échelle de logement plutôt que comme des composants isolés.

Acceptation en usine et tests embarqués

• Test en usine à vide → ISO 7364 nécessite 10 minutes de fonctionnement continu, 5 minutes dans chaque direction, avec vérification de la température des roulements.
• Test en usine de charge du tambour → effectuer des cycles d'abaissement et de levage sous charge du tambour, y compris le transport avec au moins un tiers de la capacité du câble du tambour libéré.
• Contrôle de surcharge de l'entraînement → l'entraînement du treuil doit résister à 1,5 fois la charge du tambour pendant 2 minutes pendant le levage sans panne.
• Contrôle de l'arrêt d'urgence → actionner l'arrêt d'urgence pendant le levage ou l'abaissement de l'échelle et confirmer un arrêt immédiat et fiable.
• Test de maintien statique → appliquez 1,5 fois la charge de maintien avec la corde en une seule couche et confirmez que le dispositif de maintien empêche la rotation du tambour. Pour un treuil à un câble, le tableau ISO 1 donne un câble d'essai de 18 mm pour la taille nominale 10 et un câble d'essai de 22 mm pour la taille nominale 16 pour cette procédure d'essai de charge.
• Test à bord → tester le treuil dans le cadre de l'installation complète de l'échelle de logement, y compris le levage/l'abaissement sur toute la hauteur et la charge statique unitaire de l'échelle requise par la norme d'échelle applicable.
• Dossiers d'inspection → les résultats des tests en usine et à bord, les certificats de corde, les données électriques et les enregistrements des témoins de classe doivent être conservés conformément à la portée d'inspection et de certification convenue.

Structure

Moteur électrique | Réducteur | Tambour à corde simple | Arbre de tambour et roulements | Dispositif de maintien/freinage automatique | Entraînement de secours manuel | Arrêt d'urgence local | Interrupteur / panneau de commande | Châssis | Ancrage du câble et disposition des gardes

Guide de sélection et de demande

Étape 1 :Confirmez la taille nominale/la charge du tambour : 10 kN ou 16 kN, et fournissez le poids de l'échelle de logement, le dessin de disposition, la quantité de corde de suspension, le déplacement et la position de rangement.

Étape 2 : Confirmez la disposition du câble ISO 7364 : diamètre de câble sélectionné réel de 13 mm pour le modèle à tambour unique de 10 kN ou 14 mm pour le modèle à tambour unique de 16 kN (15 mm lorsque la norme nationale applicable l'exige), ainsi que la construction du câble, la charge de rupture certifiée, la disposition des poulies, la capacité du tambour et la disposition de l'échelle à un ou deux câbles.

Étape 3 :Confirmer l'alimentation électrique : 380 V 50 Hz, 440 V 60 Hz ou autre ; service du moteur, méthode de démarrage, protection du boîtier, classe d'isolation, tension de commande et sens d'entrée du câble.

Étape 4 :Confirmez les exigences de commande locale/à distance, l'emplacement de l'arrêt d'urgence, les interrupteurs de fin de course, le maintien en cas de panne de courant, le verrouillage de l'entraînement manuel et tout verrouillage de limite de rangement ou de déplacement d'échelle.

Étape 5 :Fournir les données d'installation : disposition droite/gauche, dessin du tablier ou de la fondation, schéma des trous de montage, câble métallique, espace de maintenance, système de protection contre la corrosion et accès au retrait.

Étape 6 :Confirmez la société de classe, l'exigence de drapeau, les tests en usine et à bord, la portée du certificat, la quantité, la destination de livraison, le délai de livraison requis et l'échelle d'hébergement approuvée GA si disponible.

Applications

Navires marchands | Vraquiers | Citernes | Porte-conteneurs | Cargos généraux | Navires de travail et de service | Échelles de logement à un vol | Unités d'hébergement-échelle utilisées dans les arrangements combinés de transfert de pilote approuvés

Certifications et documentations

L'enquête de classification, le certificat d'essai du fabricant, les certificats de matériaux, le certificat de câble métallique, les dossiers d'essai d'acceptation en usine, la documentation sur les composants électriques et l'observation des essais à bord peuvent être organisés en fonction de la classe du navire, des exigences du pavillon, de la disposition approuvée des échelles de logement et de la portée de la commande. Les certificats ne sont pas automatiquement inclus avec chaque treuil.

Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat de test des fabricants.

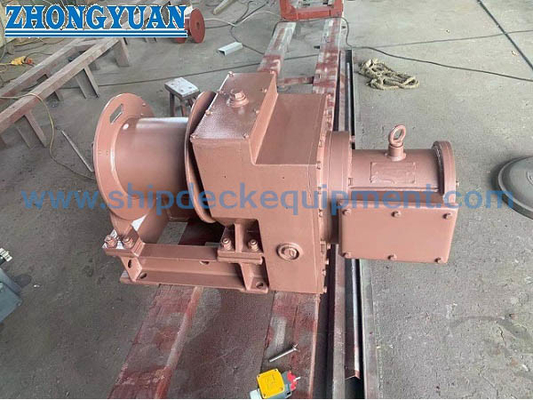

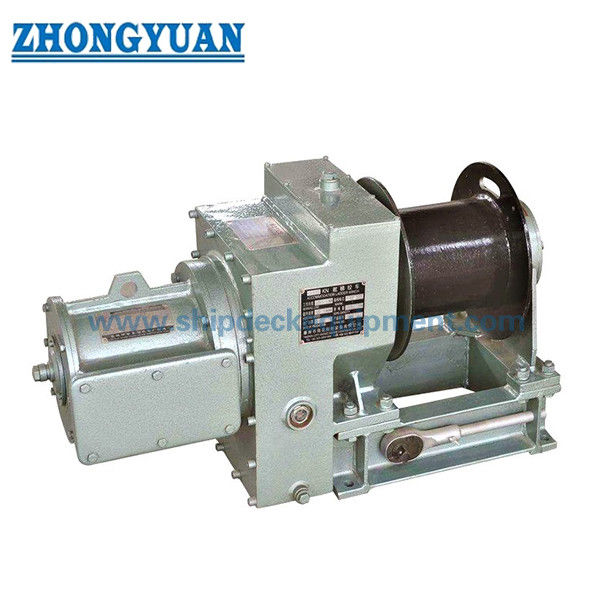

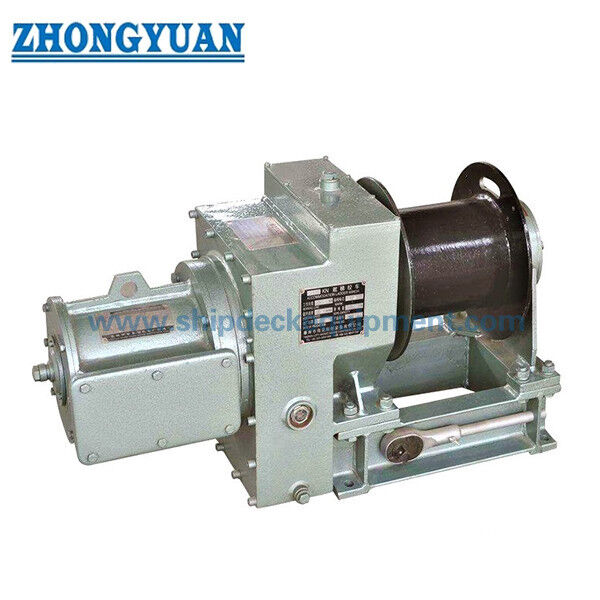

Dessin et photos

FAQ

T1 :Quelle est la différence entre la charge du tambour et la charge de maintien ?

A1 :La charge du tambour est la tension maximale du câble définie par l'ISO lors d'un levage normal à vitesse nominale ou lors du placement de l'échelle dans sa position de rangement. La charge de maintien correspond à la tension statique maximale du câble à la sortie du tambour et doit être au moins trois fois supérieure à la charge du tambour. Pour les tailles nominales 10 kN et 16 kN, les charges de maintien correspondantes sont de 30 kN et 48 kN.

T2 :Quel diamètre de câble la norme ISO 7364 spécifie-t-elle pour les treuils monocylindres de 10 kN et 16 kN ?

A2 :Le tableau 1 de l'ISO 7364 donne 13 mm comme diamètre de câble en acier réellement sélectionné pour un treuil monocylindre de 10 kN et 14 mm pour un treuil monocylindre de 16 kN ; 15 mm est indiqué entre parenthèses comme valeur incluse dans les spécifications des normes nationales. Les valeurs distinctes de 18 mm et 22 mm dans le tableau 1 concernent la procédure d'essai de charge du treuil, et non le diamètre normal du câble de service. Dans tous les cas, le câble réellement sélectionné doit respecter le facteur de sécurité de charge de rupture requis par rapport à la charge de maintien réelle.

T3 :Ce treuil peut-il être utilisé comme palan à échelle pilote ?

A3 :La norme ISO 7364 couvre les treuils pour échelles de logement. Lorsqu'une échelle de logement fait partie d'un arrangement combiné de transfert de pilote, ce treuil peut manipuler le composant échelle de logement, mais l'échelle de pilote elle-même est séparée et les palans pilotes mécaniques sont interdits par les exigences de transfert de pilote SOLAS.
