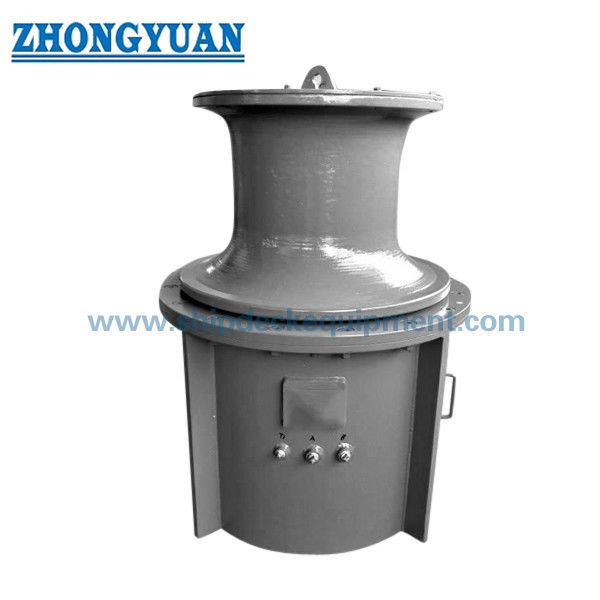

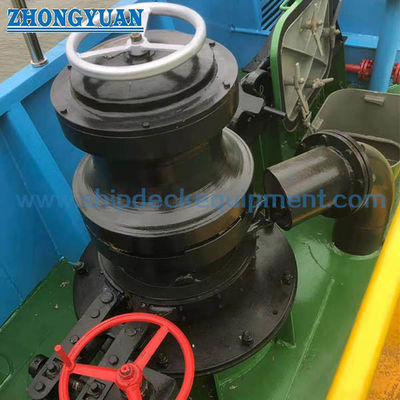

2 ¢ 300kN Capstan d'amarrage hydraulique Le treuil de capstan vertical et horizontal pour le pont du navire

Treuille à cabestan hydraulique de mouillage 2–300 kN | Cabestan marin vertical et horizontal pour pont de navire

Présentation du produit

La treuille à cabestan hydraulique de mouillage 2–300 kN est une machine marine de manipulation de cordages sur pont utilisée pour la manipulation des lignes de mouillage, le halage, la traction contrôlée des cordages et l'ajustement des lignes sur les ponts des navires. Elle est entraînée par un moteur hydraulique via une boîte de vitesses pour faire tourner la tête de halage, offrant un couple de démarrage élevé, une vitesse de ligne réglable et un contrôle local ou proportionnel stable pour les opérations sur le pont.

Ce produit doit être compris comme un cabestan hydraulique pour la manipulation des cordages, et non comme un tambour de stockage, un guindeau d'ancre, un treuil de levage ou un treuil de remorquage dédié. Il peut être fourni en configurations verticales ou horizontales, et l'installation peut être organisée en type encastré complet sur pont, type semi-encastré sur pont ou type monté en surface sur pont, en fonction de l'agencement du navire, de la direction de la ligne de cordage, de l'espace d'ouverture du pont, de la conception de la fondation et des exigences d'accès à la maintenance.

Spécifications rapides

• Charge de travail : 2–300 kN → plage de sélection fournie pour la capacité de manipulation des cordages ; ne doit pas être convertie en SWL, MBL, charge de rupture ou capacité de remorquage sans calcul approuvé.
• Diamètre de la tête de halage : 250–800 mm → sélectionné en fonction du diamètre du cordage, du type de cordage, de la condition de contact et de l'agencement du pont.
• Plage de vitesse : 5–30 m/min → affecte l'efficacité de la manipulation de la ligne et doit être adaptée à la pression et au débit hydrauliques.
• Type de cordage : câble métallique / cordage synthétique → le type de cordage applicable doit être confirmé avec la construction du cordage et les exigences de contact de surface.
• Plage de diamètre de cordage : 11–80 mm → facteur de compatibilité clé pour la taille de la tête de halage et la manipulation sûre des cordages.
• Type de montage : cabestan vertical / cabestan horizontal → sélectionné en fonction de la direction de la ligne de cordage, de l'espace sur le pont et de l'agencement des machines.
• Type d'installation : encastré complet / semi-encastré / monté en surface sur pont → sélectionné en fonction de la pénétration du pont, de la fondation, de l'accès à la maintenance et des exigences de rétrofit.
• Type de commande : levier / commande proportionnelle → sélectionné en fonction de la précision de fonctionnement, de l'agencement de la station de commande et de la conception du système hydraulique.

Paramètres techniques principaux

Guide de sélection et de demande

Étape 1 : Confirmer la charge de travail, le type de cordage, le diamètre du cordage, la vitesse de ligne et le devoir d'application. La charge de travail sur cette page est un paramètre de sélection fourni et ne doit pas être considérée comme une SWL, une MBL, une charge de rupture, une charge d'essai ou une capacité de remorquage sans calcul approuvé.

Étape 2 : Sélectionner l'orientation du cabestan. Le cabestan vertical est normalement sélectionné lorsqu'un encombrement compact sur le pont et une manipulation de cordage multidirectionnelle sont requis. Le cabestan horizontal peut être sélectionné lorsque la direction du cordage, la hauteur des machines ou l'agencement du pont rendent une disposition d'arbre horizontal plus appropriée.

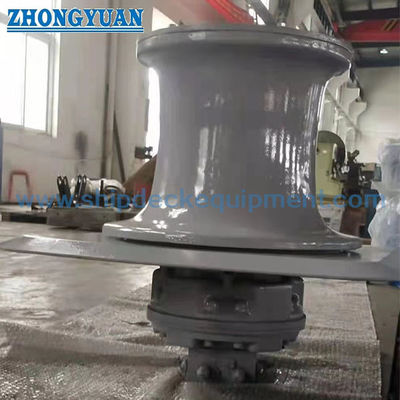

Étape 3 : Sélectionner le type d'installation. Le cabestan encastré complet maintient la plupart des machines sous le pont et ne laisse que la tête de halage au-dessus du pont. Le cabestan semi-encastré équilibre l'intégration sur le pont et l'accès à la maintenance. Le type monté en surface est facile à rétrofit et évite normalement les ouvertures sur le pont.

Étape 4 : Confirmer la fondation du pont et l'interface d'installation, y compris la pénétration du pont, l'empreinte de la base, la disposition soudée ou boulonnée, le renforcement local, l'espace d'accès et la relation avec les bollards, les passe-lignes, les rouleaux et autres équipements de manipulation de cordages.

Étape 5 : Confirmer le système hydraulique et l'agencement de commande, y compris la pression hydraulique, le débit, le type de moteur, le rapport de boîte de vitesses, les exigences de freinage, la vanne de commande, la commande locale, la commande proportionnelle, l'arrêt d'urgence et la commande à distance si nécessaire.

Étape 6 : Fournir le type de navire, la position d'installation, les spécifications du cordage, la quantité, les exigences de la société de classification, la portée de l'inspection, le dessin d'ensemble, le dessin de la structure du pont, la destination de livraison et la date de livraison requise.

Structure et composants

Moteur hydraulique | Boîte de vitesses | Tête de halage | Arbre et roulement | Système de freinage | Vanne hydraulique | Châssis de base | Interface de fondation de pont

Avantages hydrauliques, de sécurité et d'ingénierie

• L'entraînement hydraulique offre un couple de démarrage élevé et une vitesse de fonctionnement réglable, ce qui est utile pour la manipulation contrôlée des lignes de mouillage sur le pont.
• Les configurations de cabestan vertical et horizontal permettent à l'équipement de s'adapter à différentes directions de ligne de cordage, agencements de pont et limitations d'espace de machinerie.
• Les options d'installation encastrée complète, semi-encastrée et montée en surface aident le chantier naval à équilibrer l'espace sur le pont, la pénétration du pont, l'accès à la maintenance et la faisabilité du rétrofit.
• La conception de la fondation du pont est un point de sélection critique. Le chemin de charge du cabestan doit être vérifié à travers le châssis de base dans la structure de pont de support et le renforcement local.
• L'installation encastrée peut réduire l'obstruction du pont, mais elle nécessite une conception d'ouverture de pont, un dégagement sous le pont, une considération de drainage et une planification de l'accès à la maintenance.
• L'installation montée en surface simplifie normalement les travaux de rétrofit car l'unité complète est installée au-dessus du pont, mais elle nécessite suffisamment d'espace sur le pont et un agencement clair de la ligne de cordage.
• Le système de freinage, la vanne de commande hydraulique, l'arrêt d'urgence, la disposition des roulements et les points de lubrification doivent être confirmés avant la production conformément aux exigences de fonctionnement et de classification.
• La charge de travail, la puissance hydraulique, le diamètre du cordage et la taille de la tête de halage doivent être vérifiés comme un système complet plutôt que sélectionnés comme valeurs indépendantes.

Attributs personnalisés

• Type de produit : Treuille à cabestan hydraulique de mouillage → équipement de manipulation de cordages pour les opérations de mouillage sur pont de navire.
• Charge de travail : 2–300 kN → plage de sélection fournie ; le terme de charge final et la base de sécurité doivent être confirmés.
• Diamètre de la tête de halage : 250–800 mm → sélectionné en fonction de la taille du cordage, du type de cordage et de la condition de contact requise.
• Diamètre du cordage : 11–80 mm → les options de câble métallique et de cordage synthétique sont prises en charge par les données fournies.
• Type de montage : Vertical / Horizontal → sélectionné en fonction de la direction de la ligne de cordage et de l'agencement des machines de pont.
• Type d'installation : Encastré complet / Semi-encastré / Monté en surface → sélectionné en fonction de l'ouverture du pont, de la fondation, de l'accès et des exigences de rétrofit.
• Type d'entraînement : Hydraulique → la pression hydraulique, le débit, la sélection du moteur et le système de commande doivent être confirmés avant le devis.
• Type de commande : Levier / Proportionnel → sélectionné en fonction de la précision de fonctionnement et des exigences de la station de commande.
• Matériau : Acier moulé / structure en acier à confirmer → la nuance de matériau finale et la construction des composants doivent suivre le dessin approuvé.
• Exigence de certificat : Disponible selon la portée de la commande → le certificat du fabricant, le certificat matériau, le certificat de classification et l'inspection témoin doivent être convenus avant le devis.

Fonctionnement

La puissance hydraulique entraîne le moteur → La boîte de vitesses transmet le couple à l'arbre → La tête de halage tourne et saisit le cordage par friction → L'opérateur contrôle la vitesse et la direction via la vanne hydraulique → Les charges de réaction sont transférées par le châssis de base dans la fondation du pont

Applications

Opérations de mouillage de navires | Remorqueurs | Bateaux de travail | Navires de soutien offshore | Barges | Navires de charge | Manipulation de cordages dans les ports et havres | Installations de pont neuves et de rétrofit

Certifications et avantages

Les certificats peuvent être organisés selon les exigences du projet, la portée de l'inspection, la traçabilité des matériaux et la procédure d'approbation de la société de classification.

Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificat de test fabricant.

Dessins et photos

FAQ

Q1 : Quelle est la différence entre un cabestan hydraulique encastré et un cabestan monté sur pont ?

R1 : Le cabestan entièrement encastré place la plupart des machines sous le pont et ne laisse que la tête de halage au-dessus du pont, ce qui contribue à réduire l'obstruction du pont. Le cabestan monté en surface installe l'unité complète au-dessus du pont et évite normalement l'ouverture du pont, ce qui le rend plus adapté aux projets de rétrofit ou aux navires où la pénétration du pont n'est pas souhaitée.

Q2 : Comment sélectionner les types de cabestan vertical et horizontal ?

R2 : La sélection dépend de la direction de la ligne de cordage, de l'espace disponible sur le pont, de l'agencement de la fondation, de l'accès à la maintenance et de l'agencement du pont du navire. Le cabestan vertical est normalement compact et adapté à la manipulation de cordages multidirectionnelle sur le pont, tandis que le cabestan horizontal peut être envisagé lorsque la ligne de cordage ou l'agencement des machines nécessite une disposition d'arbre horizontal.

Q3 : Quelles informations sont nécessaires pour la conception du système hydraulique et de la fondation du pont ?

R3 : Veuillez fournir la charge de travail, le type de cordage, le diamètre du cordage, la vitesse de ligne requise, la pression et le débit hydrauliques, le type de montage, le type d'installation, les exigences de commande, le dessin de la structure du pont, les détails de renforcement et les exigences de la société de classification. Ces éléments sont nécessaires avant de confirmer le modèle, la charge de fondation et le devis.
