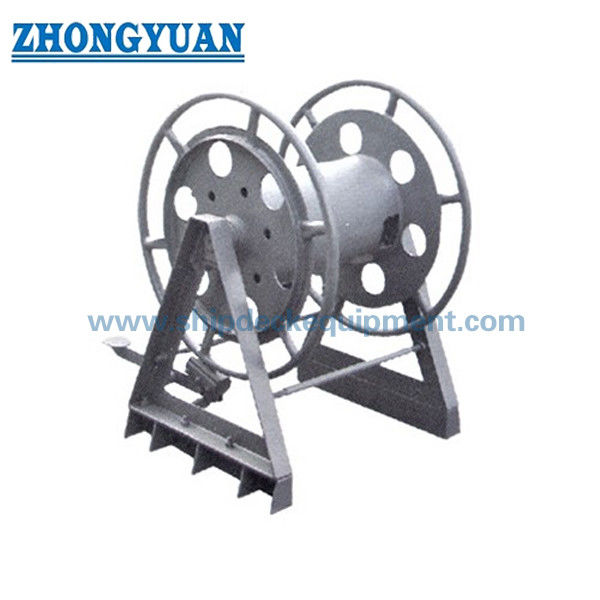

13 ′′32 mm bobine de câble en acier marin.
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Zhongyuan Marine Equipmen |
| Certification: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numéro de modèle: | standard ou personnalisé |
| Documents: | Marine Rope Reel Manual Dri...92.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | Based on quotation |
| Détails d'emballage: | Exporter une palette standard ou un emballage personnalisé |
| Délai de livraison: | Basé sur les exigences du projet |
| Conditions de paiement: | T/T, LC |
| Capacité d'approvisionnement: | Production personnalisée en fonction des exigences du projet |
|
Détail Infomation |
|||
| Trois types: | Le type 35,38,40 | Diamètre du fil d'acier applicable: | 13 à 32 mm |
|---|---|---|---|
| Capacité de stockage du tambour de la longueur du fil d'acier: | 120 à 190 m | Matériel: | 304, 316L acier inoxydable, acier inoxydable poli, acier doux |
| Certificat: | Certificats de classification IACS, certificat de l'usine | ||
| Mettre en évidence: | Rouleaux de fil de fer de navire,Rouleaux de câbles de pont,Rouleaux de câbles de pont de navire |
||
Description de produit
Bobine de câble métallique marin en acier 13–32 mm | Stockage de câble métallique conforme à la norme JIS pour pont de navire
Présentation du produit
La bobine de câble métallique marin en acier est conçue pour le stockage, la manipulation et la gestion sûrs des câbles métalliques sur les ponts des navires.
Basée sur la norme JIS F 3430-1980, cette bobine est largement utilisée pour le stockage des câbles d'amarrage, des câbles de remorquage et des câbles auxiliaires en acier.
Comparée aux treuils à tambour, la bobine offre une solution simple et nécessitant peu d'entretien, axée sur le stockage plutôt que sur la capacité de charge.
Des versions légères en alliage d'aluminium sont disponibles pour réduire le poids et améliorer l'efficacité de la manipulation.
Des dispositifs de verrouillage en option garantissent que la bobine reste stable et sécurisée pendant le transport et le stockage.
Spécifications rapides
- Diamètre de câble applicable : 13–32 mm → Correspond aux câbles métalliques marins courants
- Capacité du tambour : 120–200 m → Capacité de stockage basée sur la taille du câble
- Type de structure : Tambour à rotation libre → Enroulement et déroulement faciles
- Options de matériaux : Acier au carbone / Acier inoxydable / Alliage d'aluminium → Choix poids vs durabilité
- Traitement de surface : Sa2.5 + époxy / Poli → Protection contre la corrosion
- Dispositif de verrouillage : Disponible → Empêche la rotation pendant le stockage
- Personnalisation : La taille et la capacité peuvent être adaptées
- Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificat de test du fabricant
Paramètres techniques principaux (JIS F 3430-1980)
| Taille nominale | B | D | D1 | d | d1 | L | L1 | Capacité de câble du tambour | Poids (kg) |
| 35 | 650 | 350 | 700 | 50 | 40 | 800 | 950 | 25mm × 200m | 190 |
| 38 | 650 | 380 | 780 | 55 | 45 | 850 | 1000 | 28mm × 200m | 215 |
| 40 | 700 | 400 | 850 | 60 | 50 | 900 | 1050 | 31.5mm × 200m | 240 |
Guide de sélection
Étape 1 – Sélectionner le diamètre du câble → Plage de 13–32 mm
Étape 2 – Confirmer la longueur de stockage → Adapter la capacité du tambour
Étape 3 – Sélectionner le matériau → Acier pour la durabilité / Aluminium pour la légèreté
Étape 4 – Confirmer l'exigence de verrouillage → Nécessaire pour la stabilité au transport
Étape 5 – Confirmer le revêtement et la certification
Structure
Tambour | Arbre | Cadre de support | Système de roulement | Mécanisme de verrouillage optionnel
Attributs personnalisés
- Option alliage d'aluminium → Léger et facile à manipuler
- Dispositif de verrouillage → Empêche la rotation indésirable
- Surface de tambour lisse → Protège le câble métallique
- Dimensions personnalisées → Adaptées aux exigences spécifiques du projet
Guide de demande
Veuillez fournir le diamètre du câble, la longueur du câble, la préférence du matériau, l'environnement d'installation et les exigences de certification.
Comment ça marche
Le câble métallique est enroulé autour du tambour → le tambour tourne librement via l'arbre → le câble est stocké en toute sécurité → le dispositif de verrouillage sécurise le tambour lorsqu'il n'est pas utilisé.
Applications
Stockage de câbles métalliques | Équipement de pont | Navires de soutien offshore | Manutention en chantier naval
Certifications et avantages
Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificat de test du fabricant
Dessin et photos

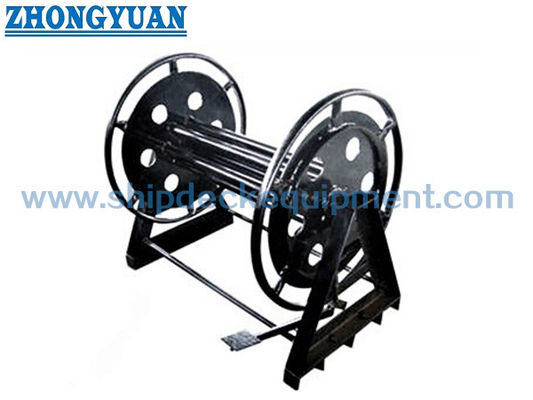

Dessin d'ensemble et photos du produit
Commande
Spécifier : diamètre du câble, longueur de stockage, matériau, dispositif de verrouillage, revêtement, certification
FAQ
Q1 : Cette bobine est-elle utilisée pour le levage ?
R : Non, elle est conçue pour le stockage, pas pour les opérations de support de charge.
Q2 : Les bobines en aluminium peuvent-elles être utilisées en offshore ?
R : Oui, avec un traitement de surface et une conception appropriés.
Q3 : La taille peut-elle être personnalisée ?
R : Oui, les dimensions et la capacité peuvent être adaptées.
