Butt-on Chien-Type Ancre Chaîne Stopper pour 17–68 mm Chaîne | JIS F 2002-Type, Acier moulé ou Fonte ductile

Fermeture de chaîne à ancrage à boulonnage de type chien pour une chaîne de 17 ¢ 68 mm.

Vue d'ensemble du produit

Ce bouchon d'ancrage de chaîne à chenille boulonné utilise le concept dimensionnel et de tracé de l'ancien compresseur de câbles à chaîne à chenille JIS F 2002,tandis que la carrosserie peut être fournie en acier coulé ou en fer ductile au lieu de la base originale de matériau gris-fer coulé. L'unité comprend une chaîne, un chien à charnière, une charnière et un verrouillage, et est installée sur une fondation préparée par des boulons plutôt que de souder directement le corps du bouchon à la structure du pont..

La fondation boulonnée est une caractéristique clé pour les projets où le bouchon complet peut devoir être retiré pour inspection, réparation ou remplacement.La série de tailles fournie couvre les tailles nominales de 19 à 68 pour les chaînes d'ancrage de 17 à 68 mm., avec les traces de classe A et de classe B sélectionnées en fonction du passage de l'engrenage de raccordement/engrenage de Kenter requis.Parce que le matériau de carrosserie proposé est modifié par rapport à la base de matériau standard d'origine, la qualité finale du matériau, les boulons de fondation, l'adéquation structurelle, la charge, la portée de l'inspection et l'acceptation doivent suivre le dessin et les spécifications du projet approuvés.

Spécifications rapides

• Installation: montage à boulons de fondation → permet de retirer le bouchon complet sans couper le corps des fondations du pont, sous réserve de la conception approuvée du boulon et des fondations.

• Fondement de conception: géométrie du compresseur de câble à chaîne de type JIS F 2002 → utilisé comme référence de dimension et de disposition héritée plutôt que comme allégation de conformité du matériau inchangé.

• Options de matériaux de carrosserie: acier coulé ou fer ductile → qualité exacte, propriétés mécaniques et certification du matériau à confirmer pour le projet.

• Plage de taille nominale: 19 à 68 → correspond aux diamètres de la chaîne d'ancrage applicables de 17 à 68 mm dans le tableau des dimensions fourni.

• Classement: classe A/classe B → sélectionné en fonction de l'orientation requise de l'attache ou de la boucle de Kenter à travers la chaîne.

• Disposition de fonctionnement: chien à charnière + épingle de verrouillage → fournit une retenue mécanique directe sur la voie de la chaîne une fois la chaîne placée.

• Interface de fondation: corps, boulons, plaque de fondation et renforcement local du pont forment le chemin de transfert de charge → tout doit être vérifié sur le dessin d'installation approuvé.

• Masse de référence:les valeurs de conception anciennes d'origine ne sont conservées que dans la référence technique de back-end → la masse du produit final doit être recalculée / confirmée pour la carrosserie en acier moulé ou en fer ductile sélectionnée.

Principaux paramètres techniques

Les dimensions de sélection et d'installation du noyau à partir de la série de dimensions du type JIS F 2002 fournie.

Guide de sélection et d'enquête

• Étape 1: Confirmer l'arrangement du chien à boulons de type JIS F 2002, taille nominale 19 à 68 et classe A ou classe B selon le passage de la boucle requis.

• Étape 2: indiquer le diamètre de la chaîne d'ancrage, la qualité de la chaîne si elle est connue, les détails de la chaîne de jonction/Kenter, la position de la chaîne en ligne médiane et l'orientation requise de la chaîne à travers la voie.

• Étape 3: Confirmer le matériau de la carrosserie: acier moulé ou fer ductile. Indiquer la qualité du matériau requis, les exigences de faible température/impact, le cas échéant, le niveau de certificat du matériau et les exigences d'homologation.

• Étape 4: fournissez le dessin de fondation approuvé montrant le motif du trou de boulon, la spécification du boulon, la plaque de fondation, le renforcement du pont, la hauteur d'installation, le fil de chaîne et la clearance de fonctionnement.

• Étape 5: Confirmer le système de revêtement, l'inspection de la coulée, l'inspection dimensionnelle, l'exigence NDT, la traçabilité du matériau, la documentation du fabricant et toute portée de classe / témoin tiers.

• Étape 6: indiquer la quantité, le type de navire, le but de la construction ou du remplacement, le lieu d'installation, la destination de livraison, le délai de livraison requis et, le cas échéant, les photos de l'équipement existant.

La structure

Corps en acier fondu ou en fer ductile / piste de chaîne. Chien à charnière. Fermeture à charnière. Laveuse.

Les avantages de l'installation à boulons, du matériel et de l'ingénierie

• Le montage de fondations boulonnées est le principal élément de cette conception et permet de retirer le bouchon complet pour réparation ou remplacement en atelier,à condition que le motif de la fondation et du boulon reste approprié.

• L'acier moulé peut être choisi lorsque le projet nécessite un corps moulé plus résistant et une inspection/traçabilité spécifique au projet; la qualité exacte et les critères d'acceptation doivent être convenus avant la fabrication.

• On peut choisir le fer ductile lorsqu'il est préférable d'utiliser une coulée en fer nodule; la qualité exacte, les propriétés mécaniques et l'aptitude à l'emploi doivent être confirmées par le cahier des charges du projet.

• Class A and Class B track arrangements accommodate different joining-shackle / Kenter-shackle passage orientations and should be selected from the actual chain connection rather than only from nominal chain diameter.

• La voie de contact de la chaîne, les bords et les interfaces des broches doivent être exempts de bosses nuisibles, de bords locaux tranchants et d'interférences de montage susceptibles d'endommager la chaîne ou d'empêcher un verrouillage correct.

• Les boulons de fondation, la plaque de fondation, la structure du pont et le renforcement local font partie du chemin de transfert de charge;l'installation boulonnée doit donc être révisée en tant qu'interface structurelle complète.

• Le changement du matériau de la carrosserie ne permet pas en soi d'établir une nouvelle SWL, une nouvelle charge à résistance ou une nouvelle charge de rupture.la vérification de la conception ou l'exigence d'essais doivent être fondées sur les critères de conception et d'acceptation du projet approuvés.

Attributs personnalisés

• Base de conception: géométrie ancienne de type JIS F 2002 → conservée pour la compatibilité dimensionnelle et la disposition des boulons; non présentée comme une conformité du matériau inchangée.

• Type de produit: bouchon de chaîne d'ancrage de type chien / compresseur de câble de chaîne → dispositif monté sur fondation pour fixer mécaniquement la chaîne d'ancrage.

• Installation: fondation boulonnée → disposition des boulons, plaque de fondation et renforcement du pont à confirmer à partir du dessin approuvé.

• Taille nominale: 19 / 22 / 25 / 28 / 32 / 36 / 40 / 44 / 48 / 52 / 56 / 60 / 64 / 68 → sélectionnée selon le diamètre de la chaîne et le dessin d'installation.

• Classe: A ou B → sélectionnée en fonction de l'orientation du passage de l'attache / de la boucle de Kenter.

• Matériau de la carrosserie: acier coulé ou fer ductile → les exigences exactes en matière de qualité et de propriétés mécaniques doivent être confirmées avant la production.

• Statut des matériaux: mise à jour des matériaux spécifiques au projet → la base de matériaux originale JIS F 2002 n'est pas utilisée comme matériau de carrosserie proposé.

• Traitement de surface: nettoyage au souffle + revêtement marin spécifié par le projet → système final pour respecter le matériau sélectionné et les exigences de revêtement du navire / chantier naval.

• Charge nominale: Pour être confirmé → aucune charge SWL, charge de preuve ou charge de rupture doit être déduite de la taille nominale de la chaîne ou de la masse de référence héritée.

• Exigence de certificat: selon les exigences du projet → le fabricant, le matériau, les documents NDT ou de classe sont soumis au champ d'inspection convenu.

Comment fonctionne- t- il?

Anchor chain is aligned in the chain track → The hinged dog is rotated across the chain → Locking pin and retaining parts secure the dog in the closed position → Chain movement is mechanically restrained through the stopper body and bolted foundation → Retaining parts are released and the dog is opened before chain movement resumes

Applications

Replacement of bolted dog-type anchor chain stoppers | Drawing-specified anchoring systems | Retrofit projects requiring removable foundation-mounted equipment | Newbuilding applications where the JIS F 2002-type bolted arrangement is specifically approved

Certifications et avantages

Les certificats et les documents d'inspection peuvent être organisés en fonction des exigences du projet, de la traçabilité des matériaux convenue, de la portée de l'inspection et de la procédure d'approbation de la société de classification.Ils ne sont pas automatiquement inclus à moins d'être indiqués dans l'ordre d'achat.

Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai du fabricant

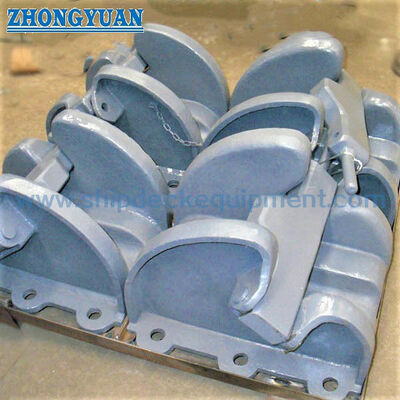

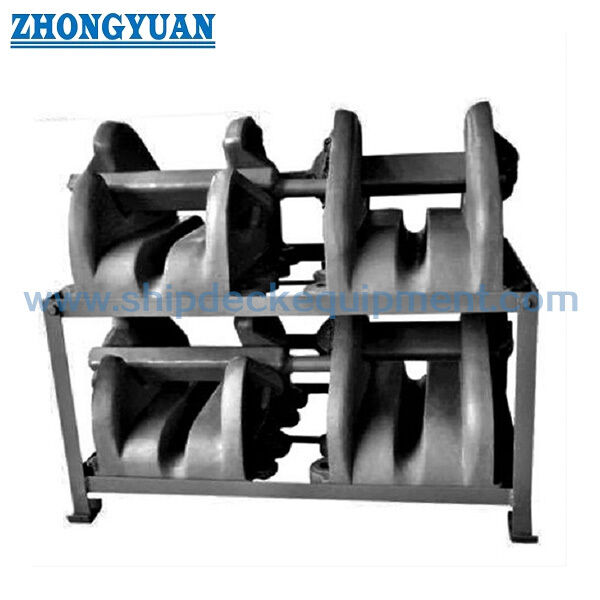

Dessin et photos

Questions fréquentes

Q1: Quelle est la principale caractéristique d'installation de ce bouchon de chaîne d'ancrage de type chien?

A1: la carrosserie est montée sur une fondation préparée par des boulons au lieu d'être soudée en permanence au pont.sous réserve de la conception approuvée des fondations et des boulons.

Q2: La carrosserie peut-elle être fournie en acier coulé ou en fer ductile?

R2: Oui, en tant que mise à jour du matériau spécifique au projet en fonction de la géométrie JIS F 2002.la documentation matérielle et l'adéquation structurelle doivent être confirmées avant la production. Le matériau modifié ne doit pas être décrit comme étant conforme au JIS F 2002 sans modification.

Q3: Quelles sont les informations requises avant le devis?

A3: Confirmer la taille nominale, le diamètre de la chaîne, la classe A ou B, les détails des chaînes, le matériau de la carrosserie, la qualité du matériau, le motif du boulon de fondation, le support du pont, le revêtement, la portée de l'inspection/certificat,exigences en matière de quantité et de livraison. Fournir le dessin d'installation ou de remplacement si disponible.

Fournir le dessin de fondation avec un motif de boulons et un support structurel.
