Présentation du produit

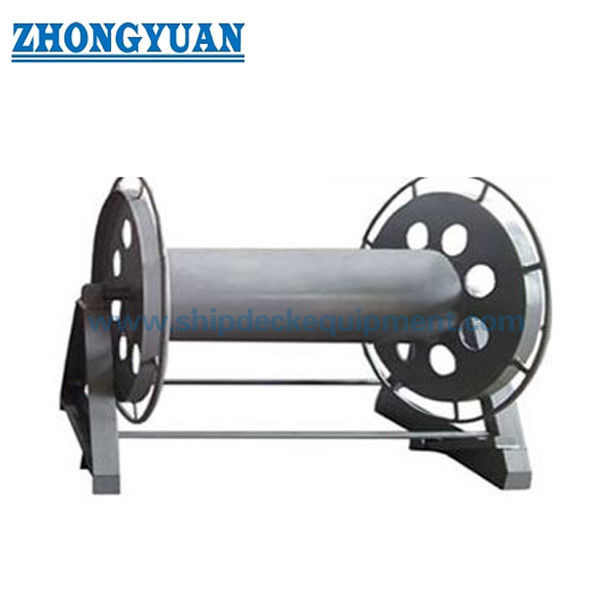

La bobine de câble métallique en acier de type AW est conçue pour le stockage compact de câbles métalliques en acier marins où une poignée saillante n'est pas requise.

La conception sans poignée maintient le profil de la bobine simple et compact. Les opérateurs font tourner la bobine en saisissant le bord extérieur du tambour, ce qui la rend adaptée aux espaces de pont limités et aux opérations à basse fréquence.

Comparé aux bobines de type A actionnées par poignée, le type AW réduit les pièces saillantes et offre une structure plus simple pour les applications axées sur le stockage.

La bobine est utilisée uniquement pour le stockage, pas pour le levage ou la traction. Elle convient aux câbles métalliques en acier de 13 mm à 32 mm avec une longueur de stockage de 120 m à 190 m.

Une base boulonnée, un système de roulement lubrifié, un frein ou un goupille de verrouillage en option, et une finition de bord libre lisse facilitent le stockage en toute sécurité et l'agencement à bord.

Spécifications rapides

• Diamètre de câble métallique applicable : 13-32 mm -> Convient au stockage de câbles métalliques marins de petite à moyenne taille
• Fonctionnement : Pas de poignée, fonctionnement par prise en main du tambour -> Les opérateurs font tourner la bobine en saisissant le bord extérieur du tambour
• Structure compacte : Pas de poignée saillante -> Mieux adapté aux espaces de pont et aux zones de stockage limités
• Norme : CB/T 3468-92 Type AW -> Norme de référence pour les bobines de câble métallique marin
• Capacité du tambour : 120-190 m -> Sélectionné en fonction du diamètre du câble et de la longueur de stockage requise
• Frein / Verrouillage : Frein au pied ou goupille de verrouillage disponible -> Maintient la bobine stable pendant le stockage
• Fixation de la base : Base boulonnée -> Installation, retrait et déplacement pratiques
• Structure : Conception de trous pour réduire le poids -> Réduit le poids du produit tout en maintenant la résistance structurelle
• Système de roulement : Conception de roulement lubrifié -> Rotation plus facile et effort manuel réduit
• Matériau : Acier doux / acier inoxydable 304 / 316L -> Sélectionné en fonction de la corrosion et du budget
• Traitement de surface : Galvanisation à chaud / sablage Sa2.5 + revêtement époxy / acier inoxydable poli -> Protection contre la corrosion marine
• Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificat de test du fabricant

Paramètres techniques principaux

Remarque : Le modèle, les détails du frein, la disposition de la base et les dimensions du tambour peuvent être confirmés selon les plans du projet et la disposition du pont du navire.

Guide de sélection

Étape 1 - Confirmer le diamètre du câble métallique -> Sélectionner AW13, AW17, AW21, AW26 ou AW32 en fonction de la taille du câble

Étape 2 - Confirmer l'exigence d'espace de pont compact -> Sélectionner AW lorsqu'une poignée saillante n'est pas préférée

Étape 3 - Confirmer la méthode de fonctionnement -> Les opérateurs font tourner en saisissant le bord extérieur du tambour

Étape 4 - Confirmer la longueur de stockage -> Faire correspondre la capacité du tambour de 120 m à 190 m

Étape 5 - Confirmer l'exigence de frein ou de verrouillage -> Recommandé pour un stockage sûr et une condition stable à bord

Étape 6 - Confirmer la fixation de la base et le revêtement -> Base boulonnée et système de revêtement selon la disposition du pont du navire

Étape 7 - Confirmer l'exigence de certificat -> Certificat de test du fabricant ou certificat de classification selon la demande du projet

Structure

Tambour | Noyau de tambour en tube d'acier | Arbre | Système de roulement lubrifié | Cadre de support | Base boulonnée | Trous de réduction de poids | Frein au pied / Goupille de verrouillage | Structure compacte sans poignée

Avantages de conception et de qualité

• Conception sans poignée -> Évite la poignée saillante et améliore la compacité du stockage
• Fonctionnement par prise en main du tambour -> Les opérateurs font tourner en tenant le bord extérieur du tambour
• Structure plus simple -> Moins de pièces d'opération externes et rangement plus facile
• Trous de réduction de poids -> Réduit le poids du produit sans affecter la résistance structurelle
• Frein au pied ou goupille de verrouillage -> Maintient la bobine stable pendant le stockage ou en veille
• Système de roulement lubrifié -> Rotation fluide et effort manuel réduit
• Base boulonnée -> Installation, retrait et déplacement pratiques
• Bords libres lisses -> Protège les opérateurs des bords tranchants et améliore la sécurité de manipulation
• Surface de contact du câble lisse -> Réduit le risque d'endommagement du câble métallique pendant l'enroulement et le stockage

Attributs personnalisés

• Type de produit : Bobine de stockage compacte en acier pour câble métallique sans poignée -> Utilisée pour le stockage de câbles métalliques marins, pas pour le levage
• Norme : CB/T 3468-92 Type AW -> Norme de référence pour bobine marine
• Câble applicable : Câble métallique en acier de 13 à 32 mm -> Couvre les besoins de stockage de diamètres petits et moyens
• Capacité : 120-190 m -> Sélectionné en fonction du diamètre du câble et de la longueur de stockage requise
• Fonctionnement : Fonctionnement par prise en main du tambour -> Les opérateurs font tourner la bobine en tenant le bord extérieur du tambour
• Structure : Pas de poignée saillante -> Convient au stockage compact et aux espaces de pont limités
• Frein : Frein au pied disponible -> Améliore la stabilité du stockage
• Verrouillage : Goupille de verrouillage disponible -> Maintient la bobine sécurisée pendant le stockage
• Installation : Base boulonnée -> Montage et déplacement faciles
• Matériau : Acier doux / acier inoxydable 304 / 316L -> Sélectionner en fonction de la corrosion et du budget
• Traitement de surface : Galvanisation à chaud / revêtement époxy / acier inoxydable poli -> Protection contre la corrosion marine
• Personnalisation : Taille du tambour, disposition de la base, frein, goupille de verrouillage et matériau -> Prend en charge les exigences spécifiques du projet
• Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificat de test du fabricant -> Prend en charge la documentation du projet et les exigences d'inspection

Guide de demande

Veuillez fournir le diamètre du câble métallique, la longueur du câble, l'exigence d'espace compact, l'exigence de frein ou de verrouillage, la disposition de la fixation de la base, le matériau, le traitement de surface et l'exigence de certification.

Vous n'êtes pas sûr de la taille correcte de la bobine ? Envoyez-nous le diamètre du câble et la longueur de stockage, et nous vous recommanderons une configuration de bobine adaptée.

Comment ça marche

Le câble métallique en acier est enroulé sur le tambour pour le stockage. Les opérateurs font tourner la bobine en saisissant le bord extérieur du tambour, tandis que le système de roulement assure un mouvement fluide. Le frein au pied ou la goupille de verrouillage sécurise la bobine lorsque le câble est stocké ou lorsque la bobine n'est pas en fonctionnement.

Applications

Stockage compact de câbles métalliques sur le pont du navire | Espace de pont limité | Stockage de câbles d'amarrage de rechange | Armement de navire | Stockage de câbles en atelier

Certifications et avantages

Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificat de test du fabricant. Les avantages comprennent une structure légère, une rotation fluide, une installation à base boulonnée, la sécurité du frein/verrouillage, des bords libres lisses et des matériaux/revêtements personnalisables.

Dessin et photos

Dessin d'ensemble et photos du produit

Commande

Spécifier : Modèle AW, diamètre du câble métallique, longueur du câble, exigence d'espace compact, exigence de frein ou de verrouillage, matériau, traitement de surface, disposition de la base boulonnée, quantité et exigence de certification.

FAQ

Q1 : Pourquoi choisir la bobine sans poignée AW ?
R : Le type AW convient lorsque la structure compacte et moins de pièces saillantes sont préférées pour les applications axées sur le stockage.

Q2 : Comment la bobine est-elle actionnée sans poignée ?
R : Les opérateurs font tourner la bobine en saisissant le bord extérieur du tambour. Le système de roulement lubrifié assure une rotation fluide.

Q3 : Le type AW est-il meilleur pour les espaces de pont limités ?
R : Oui. La conception sans poignée réduit les pièces saillantes et est plus facile à organiser dans les zones de stockage compactes.

Q4 : Cette bobine est-elle utilisée pour le levage ou la traction ?
R : Non. Il s'agit d'une bobine de stockage pour câble métallique en acier, pas d'un treuil de levage ou d'un treuil de remorquage.

Q5 : Le traitement de surface peut-il être personnalisé ?
R : Oui. La galvanisation à chaud, le sablage Sa2.5 suivi d'un revêtement époxy, l'acier inoxydable poli et les revêtements personnalisés sont disponibles.
