13-32mm Bobine de câble en acier avec poignée amovible | Stockage manuel de câble sur le pont du navire

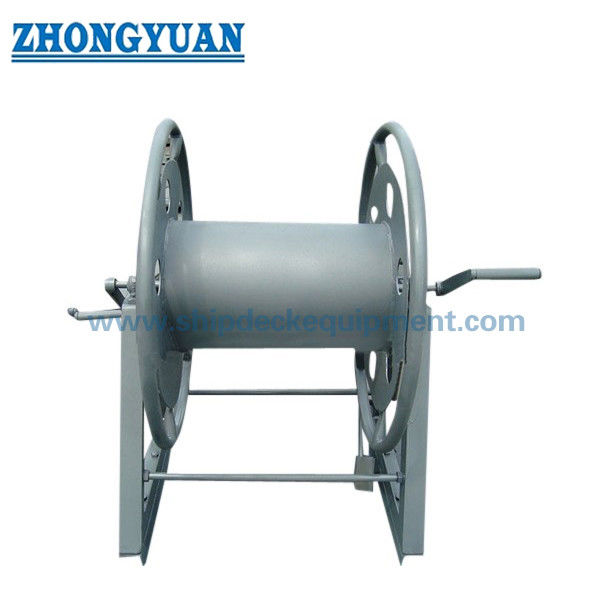

Rouleau de câbles en acier de 13-32 mm avec poignée amovible.

Vue d'ensemble du produit

Les rouleaux de câbles en acier de type A sont conçus pour le stockage de câbles en acier en mer lorsque le fonctionnement manuel est nécessaire.

La poignée amovible peut être détachée après utilisation et peut être actionnée du côté gauche ou droit selon la disposition du pont.

Comparé aux rouleaux sans poignée, le type A est plus adapté à l'enroulement et au déroulage manuels fréquents, car la poignée offre un meilleur contrôle de la rotation et réduit l'effort de l'opérateur.

La bobine est utilisée uniquement pour le stockage, pas pour le levage ou la traction.

Une base boulonnée, un roulement lubrifié, un frein ou une épingle de verrouillage en option et une finition lisse à bord libre rendent la bobine plus sûre et plus facile à utiliser sur le pont du navire.

Spécifications rapides

• Diamètre de fil d'acier applicable: 13-32 mm -> Convient pour le stockage de câbles en acier de petite à moyenne taille en mer
• Fonctionnement: poignée amovible -> tournage manuel plus facile et meilleur contrôle du fonctionnement
• Position de la poignée: fonctionnement à gauche ou à droite -> fonctionnement flexible selon la disposition du pont
• Norme: CB/T 3468-92 Type A -> Norme de référence pour les rouleaux de câbles en acier marin
• Capacité du tambour: 120-190 m -> Sélectionné en fonction du diamètre de la corde et de la longueur de stockage requise
• Freinage / verrouillage: frein à pied ou broche de verrouillage disponible -> Maintient la bobine stable pendant le stockage
• Fixation de la base: base boulonnée -> installation, retrait et déplacement pratiques
• Structure: conception de trous réduisant le poids -> réduit le poids du produit tout en maintenant la résistance structurelle
• Disposition du roulement: conception du roulement lubrifié -> Rotation plus facile et effort manuel réduit
• Matériau: acier doux / 304 / 316L acier inoxydable -> Sélectionné en fonction de la corrosion et des besoins budgétaires
• Traitement de surface: galvanisation à chaud / soufflage Sa2,5 + revêtement époxy / acier inoxydable poli -> Protection contre la corrosion marine
• Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai du fabricant

Principaux paramètres techniques

Note: le modèle, les détails des freins, la disposition de la base et les dimensions du tambour peuvent être confirmés selon les dessins de projet et la disposition du pont du navire.

Guide de sélection

Étape 1 - Confirmer le diamètre de la corde de fil -> Sélectionner A13, A17, A20.5, A26 ou A32 selon la taille de la corde

Étape 2 - Confirmer la fréquence de fonctionnement manuel -> Sélectionner le type A lorsque l'enroulement et le déroulage fréquents sont requis

Étape 3 - Confirmer le côté de fonctionnement de la poignée -> La poignée amovible peut être disposée pour le côté gauche ou droit

Étape 4 - Confirmer la longueur de stockage -> Capacité du tambour de correspondance de 120 m à 190 m

Étape 5 - Confirmer l'exigence de freinage ou de verrouillage -> Recommandé pour un stockage sûr et un état stable à bord

Étape 6 - Confirmer la fixation de la base et le revêtement -> Système de base et de revêtement boulonné selon la disposition du pont du navire

Étape 7 - Confirmer l'exigence de certificat -> Certificat d'essai ou certificat de classe du fabricant selon la demande du projet

La structure

tambour. tuyau d'acier. noyau de tambour. arbre. arrangement de roulement lubrifié. poignée amovible. cadre de support. base boulonnée. trous pour réduire le poids. frein de pied / épingle de verrouillage.

Des avantages en matière de conception et de qualité

• Manche amovible -> Peut être retiré après le fonctionnement pour économiser de l'espace et réduire les interférences
• Fonctionnement côté gauche/droite -> Prend en charge le fonctionnement manuel flexible selon la disposition du pont
• Meilleur contrôle de la rotation -> Convient pour un enroulement et un déroulement manuels fréquents
• Trou de réduction de poids -> Réduire le poids du produit sans affecter la résistance structurelle
• frein à pied ou épingle de verrouillage -> Maintient la bobine stable pendant le stockage ou en veille
• Disposition lubrifiée des roulements -> Rotation en douceur et effort manuel réduit
• Base boulonnée -> Installation, démontage et déplacement pratiques
• Bords libres lisses -> Protège les opérateurs des bords tranchants et améliore la sécurité de la manutention
• Surface de contact lisse de la corde -> Réduit le risque de dommages à la corde pendant l'enroulement et le stockage

Attributs personnalisés

• Type de produit: bobine de stockage de câbles métalliques à poignée amovible -> Utilisé pour le stockage manuel des câbles maritimes, non pour le levage
• Norme: CB/T 3468-92 Type A -> Norme de référence pour les rouleaux marins
• Corde applicable: corde en acier de 13 à 32 mm -> Couvre les besoins de stockage de petit et moyen diamètre
• Capacité: 120-190 m -> Sélectionné en fonction du diamètre de la corde et de la longueur de stockage requise
• Disposition de la poignée: poignée amovible -> Prend en charge le fonctionnement du côté gauche ou droit
• Frénésie: frein à pied disponible -> Améliore la stabilité du stockage
• Blocage: épingle de verrouillage disponible -> Garde le rouleau sécurisé pendant le stockage
• Installation: Base boulonnée -> Montage et déplacement faciles
• Matériau: acier doux / 304 / 316L acier inoxydable -> Sélectionnez en fonction de la corrosion et des besoins budgétaires
• Traitement de surface: galvanisation à chaud / revêtement époxy / acier inoxydable poli -> protection contre la corrosion marine
• Personnalisation: Taille du tambour, disposition de la base, frein, épingle de verrouillage, poignée et matériau -> Prend en charge les exigences spécifiques au projet
• Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai des fabricants -> Prend en charge la documentation du projet et les exigences d'inspection

Guide de l'enquête

Veuillez indiquer le diamètre de la corde, la longueur de la corde, le côté de fonctionnement de la poignée préféré, l'exigence de freinage ou de verrouillage, la disposition de fixation de la base, le matériau, le traitement de surface et les exigences de certification.

Si vous n'êtes pas sûr de la taille correcte de la bobine, envoyez-nous le diamètre de la corde et la longueur de stockage, et nous vous recommanderons une configuration de bobine appropriée.

Comment fonctionne- t- il?

La corde en acier est enroulée sur le tambour par action manuelle de la poignée.Le roulement permet une rotation en douceur, et le frein ou l'épingle de verrouillage fixe la bobine lorsque la corde est stockée.

Applications

Entreposage de câbles de pont de navire Manipulation manuelle fréquente de câbles Entreposage de câbles d'amarrage de rechange Équipement de navire Entreposage de câbles d'atelier

Certifications et avantages

Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai des fabricants.bords libres lisses et matériaux/couches personnalisables.

Dessin et photos

Dessin général et photos du produit

Commande

Spécifier: modèle de type A, diamètre du câble, longueur du câble, côté de fonctionnement de la poignée, exigences en matière de freinage ou de verrouillage, matériau, traitement de surface, disposition de la base boulonnée,quantité et exigence de certification.

Questions fréquentes

Q1: Pourquoi choisir le type A avec poignée amovible?
R: Le type A est adapté lorsque les opérateurs ont besoin d'un tournage manuel plus facile et d'un meilleur contrôle lors d'un enroulement ou d'un déroulement fréquent.

Q2: La poignée peut-elle être utilisée des deux côtés?
R: Oui. La poignée amovible peut être disposée pour fonctionner sur le côté gauche ou droit en fonction de la disposition du pont.

Q3: La poignée peut-elle être retirée après utilisation?
R: Oui, la poignée amovible peut être retirée pour économiser de l'espace et réduire les interférences pendant le stockage.

Q4: Cette bobine est-elle utilisée pour soulever ou tirer?
R: Non. Il s'agit d'un rouleau de stockage pour câbles en acier, pas d'un treuil de levage ou de remorquage.

Q5: Le traitement de surface peut-il être personnalisé?
R: Oui, la galvanisation à chaud, le soufflage Sa2,5 et le revêtement époxy, l'acier inoxydable poli et le revêtement personnalisé sont disponibles.

en plus d'un revêtement époxy, de l'acier inoxydable poli et d'un traitement de surface personnalisé.
