Shp Rouleau de câbles en fibre de moteur CB/T 498-1995
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Zhongyuan |
| Certification: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numéro de modèle: | Standard et adapté aux besoins du client |
| Documents: | Marine Rope Reel Manual Dri...92.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | As per quotation |
| Détails d'emballage: | Palette ou adapté aux besoins du client |
| Délai de livraison: | Selon l'offre |
| Conditions de paiement: | TTT, L/C, etc. |
| Capacité d'approvisionnement: | Satisfaites aux besoins de clients |
|
Détail Infomation |
|||
| Diamètre applicable: | 28 à 72 mm | Capacité de stockage du tambour de la longueur du fil d'acier: | 110 à 220 m |
|---|---|---|---|
| Quantité de boulons: | 8 ~ 12 | Matériel: | 304, 316L acier inoxydable, acier inoxydable poli, acier doux |
| Mettre en évidence: | Rouleau de câbles en fibre de moteur |
||
Description de produit

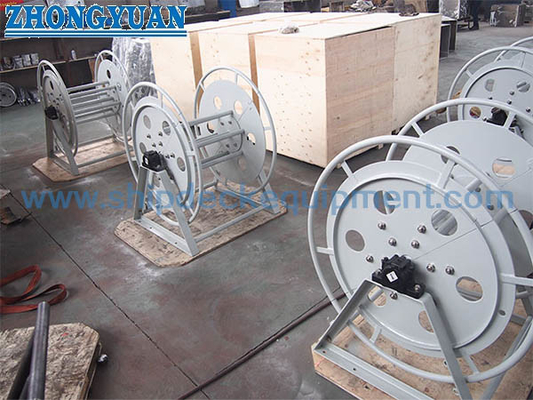

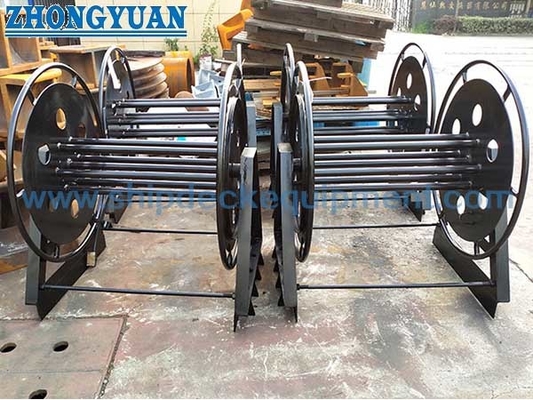

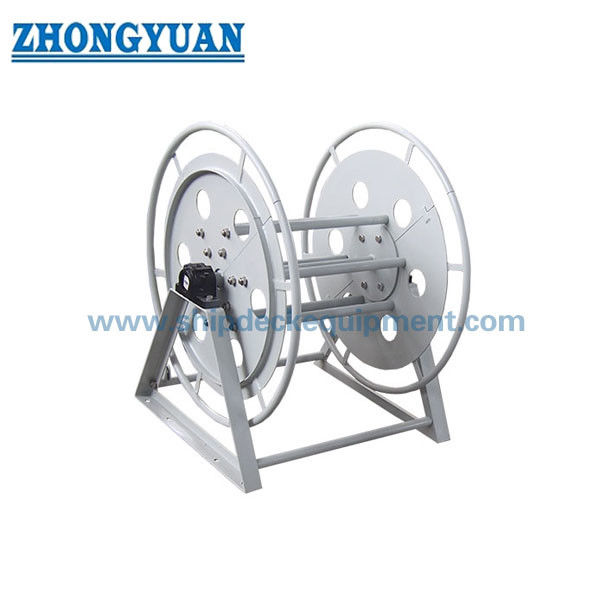

Rouleau de corde en fibre pour amarrage de naviresCB/T 498-1995 Norme
Définition:
La bobine de câble en fibre de navire est conçue conformément à la norme CB/T 498-1995.
Principales spécifications techniques:
1Applicable au stockage de câbles en fibres synthétiques
2Neuf spécifications différentes.
3. Diamètre applicable: 28 à 72 mm;
4Capacité de stockage du tambour de longueur du fil d'acier: 110 ~ 220 m;
5- Des boulons pour les pieds: 8 à 12;
6Matériau: acier inoxydable 304, 316L, acier inoxydable poli, acier doux.
7. Surface lisse sans écailles, fissures, coins tranchants, etc.
8. l'arbre est lubrifié;
9. Sa2.5 Sablage et peinture époxy anti-corrosive;
11. Répondre aux exigences particulières du client;
Principaux paramètres techniques:
| Le type | Dia. de fibres Télécommunications |
Capacité du tambour | D | D1 | D2 | L | L1 | B. Pour | B1 | H est | Je suis Bolt Dia. (mm) |
Nombre de boulons | b | B2 | Le poids (kg) |
| 30 | 28 à 30 | 140 à 220 | 190 | 650 | 820 | 750 | 930 | 650 | 630 | 520 | Le M16 | 8 | 40 | 190 | 85.1 |
| 34 | 32 à 34 | 160 à 220 | 190 | 650 | 820 | 860 | 1046 | 650 | 630 | 520 | 89.1 | ||||
| 38 | 36 à 38 | 170 à 220 | 190 | 650 | 820 | 880 | 1056 | 650 | 630 | 520 | 93.1 | ||||
| 42 | 40 à 42 | 170 à 220 | 255 | 810 | 980 | 850 | 1056 | 820 | 650 | 575 | 10 | 185 | 118.5 | ||
| 46 | 44 à 46 | 180 à 220 | 255 | 810 | 980 | 930 | 1126 | 820 | 650 | 575 | 122.5 | ||||
| 50 | 48 à 50 | 180 à 220 | 325 | 970 | 1140 | 910 | 1108 | 980 | 800 | 655 | 225 | 140.3 | |||
| 54 | 52 à 54 | 190 à 220 | 325 | 970 | 1140 | 930 | 1128 | 980 | 800 | 655 | 145.3 | ||||
| 60 | 56 à 60 | 190 à 220 | 405 | 1150 | 1320 | 905 | 1108 | 1140 | 880 | 745 | 12 | 212 | 182.6 | ||
| 72 | 64 à 70 à 72 | 200 à 220 | 490 | 1330 | 1500 | 920 | 1132 | 1310 | 1030 | 830 | 246 | 216.1 |
Le dessin deCB/T 498-1995 Équipement de pont de navires pour l'amarrage par câbles en fibre de fibre
