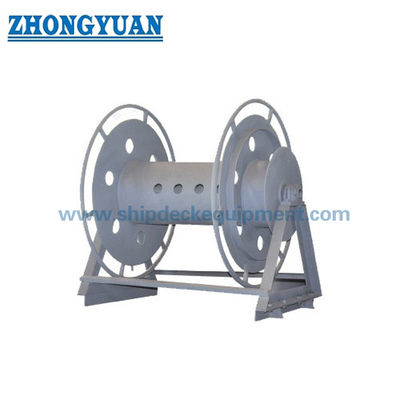

27,6–44 mm Bobine manuelle pour câble de liaison CB*875-78 pour le stockage de câbles de mise à la terre de navires
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Zhongyuan Marine Equipment |
| Certification: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numéro de modèle: | Standard et adapté aux besoins du client |
| Documents: | Marine Rope Reel Manual Dri...92.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | As per quotation |
| Détails d'emballage: | Palette ou adapté aux besoins du client |
| Délai de livraison: | Selon l'offre |
| Conditions de paiement: | TT, LC |
| Capacité d'approvisionnement: | Satisfaites aux besoins de clients |
|
Détail Infomation |
|||
| Type de modèle: | A28, B16, B22, C36, C44 | Diamètre du câble: | 27.6 à 44 mm |
|---|---|---|---|
| Capacité de stockage du tambour de la longueur du fil d'acier: | 150 à 230 m | Quantité de boulons: | 6 à 14 |
| Matériel: | 304, 316L acier inoxydable, acier inoxydable poli, acier doux | ||
| Mettre en évidence: | Ruloir de câble à liaison léger |
||
Description de produit
Bobine de câble de liaison manuelle 27,6-44 mm CB*875-78 pour le stockage de câbles de mise à la terre de navire
Présentation du produit
La bobine de câble de liaison à commande manuelle CB*875-78 est conçue pour le stockage et la manipulation sûrs des câbles de mise à la terre de navire.
Assure une connexion de mise à la terre fiable entre le navire et la terre, améliorant la sécurité électrique pendant le fonctionnement.
Elle assure un stockage organisé des câbles, protège les câbles des dommages et permet un enroulement et un déroulement manuels contrôlés.
Spécifications rapides
- Diamètre du câble : 12,7-44 mm → Définit la compatibilité du câble
- Longueur de stockage : 100-230 m → Détermine la capacité de stockage
- Fonctionnement : Manivelle / roue à main → Contrôle facile
- Types de modèles : A28, B16, B22, C36, C44 → Options structurelles
- Matériau : Acier inoxydable / Acier doux → Durabilité structurelle
- Arbre : Arbre lubrifié → Rotation fluide
- Surface : Sa2.5 + revêtement époxy → Protection contre la corrosion
- Norme : CB*875-78 → Norme de l'industrie maritime
Paramètres techniques principaux
| Type | Nom | Modèle | Câble applicable | Remarque | |
| Diamètre du câble (mm) |
Longueur max. du câble (L) m | ||||
| A |
Bobine de câble électrique Boucle de courant |
A28 | 27,6 | 150 |
Câble CHF R 3x25 50A ci-dessous |
| B | Bobine de câble à manivelle | B16 | 12,7 | 125 | |
| 16 | 100 | ||||
| B22 | 20,3 | 200 | |||
| 22,6 | 180 | ||||
| C | Bobine de câble à roue à main | C36 | 28 | 220 | |
| 36 | 180 | ||||
| C44 | 38 | 230 | |||
| 44 | 200 | ||||
Guide de sélection
Étape 1 – Sélectionner le diamètre du câble → Basé sur la taille du câble de mise à la terre
Étape 2 – Confirmer la longueur de stockage → Basé sur la longueur de câble requise
Étape 3 – Sélectionner le type de fonctionnement → Manivelle ou roue à main
Étape 4 – Confirmer le matériau → Acier inoxydable ou acier doux
Étape 5 – Confirmer l'espace d'installation → Pont ou zone de stockage
Structure
Tambour | Arbre | Plaque latérale | Manivelle / Roue à main | Cadre de base
Attributs personnalisés
- Fonctionnement manuel → Aucune alimentation requise
- Arbre lubrifié → Rotation fluide
- Structure compacte → Installation facile
- Surface lisse → Protège l'isolation du câble
- Revêtement résistant à la corrosion → Durabilité marine
Guide de demande
Veuillez fournir le diamètre du câble, la longueur de stockage requise, le type de fonctionnement, l'exigence de matériau et les conditions d'installation.
Comment ça marche
L'opérateur tourne manuellement la manivelle ou la roue à main pour enrouler ou dérouler le câble de mise à la terre sur le tambour.
Applications
Système de mise à la terre de navire | Stockage de câbles de liaison | Équipement de sécurité électrique marine
Certifications et avantages
Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificat de test du fabricant
Fabriqué selon la norme CB*875-78 ; structure fiable, fonctionnement facile et protection efficace des câbles.
Dessins et photos
Dessins d'ensemble et photos du produit disponibles
Commande
MOQ : 1 unité | Livraison : 30-60 jours | Personnalisation disponible
FAQ
Q1 : À quoi sert une bobine de câble de liaison ?
R : Elle sert à stocker en toute sécurité les câbles de mise à la terre des navires.
Q2 : Comment choisir le type de fonctionnement ?
R : Manivelle pour usage léger, roue à main pour câbles plus lourds.
Q3 : Peut-il être personnalisé ?
R : Oui, la taille, le matériau et la capacité peuvent être personnalisés.
