Vue d'ensemble du produit

Le rouleau de fin de pont en tôle d'acier de petite taille JIS F 2020-1979 est un rouleau compact utilisé pour l'amarrage des navires, la manutention de la cargaison et la guidage des cordes de manutention des bateaux.les produits de cette forme sont également communément décrits comme des fairleads universels à 2 ou 3 rouleauxLa norme définit trois arrangements: le type A utilise deux rouleaux verticaux et un rouleau horizontal; le type B1 utilise un rouleau vertical et un rouleau horizontal;Le type B2 est l'arrangement miroir du type B1.

La configuration JIS originale utilise des rouleaux d'environ 76,3 mm de diamètre.Les versions 135 et 168 mm de la série de produits fournie doivent être considérées comme des configurations élargies spécifiques au projet plutôt que des tailles JIS F 2020 standard.Pour les demandes de remplacement ou de construction neuve, l'acheteur doit donc confirmer l'arrangement de type A/B1/B2 requis, la route de câble, la géométrie d'installation, le dessin approuvé,base de charge des matériaux et du projet avant la production.

Spécifications rapides

• Type de produit: 2 rouleaux / 3 rouleaux de pont à tête droite → dispositif de guidage de corde compact pour les positions de conduite de corde au bord du pont et sur le côté du navire.

• Norme: JIS F 2020-1979 → le nom officiel de la norme est les rouleaux d'extrémité du pont en tôle d'acier (petite taille).

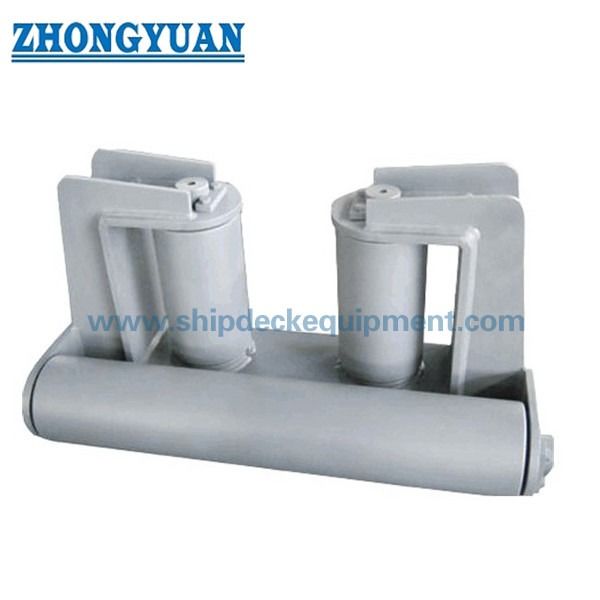

• Type A: 3 rouleaux, 2 verticaux + 1 horizontal → configuration standard à trois rouleaux.

• Type B1 / B2: 2 rouleaux, 1 vertical + 1 horizontal → Type B2 reflète l'arrangement de rouleaux et de griffes verticaux B1.

• Diamètre du rouleau standard: environ 76,3 mm → configuration JIS d'origine; les versions plus grandes de 101 / 135 / 168 mm nécessitent une confirmation du dessin du projet.

• Masse de référence calculée: type A 20,6 kg; type B1/B2 17,7 kg → valeurs de référence standard pour la configuration d'origine.

• Base de matériaux standard: structure principale en acier SS41, tube à rouleaux SGP ou STPG38, bronze BC6 ou YBsC2

• Fondement de l'inspection: état visuel, conformité dimensionnelle et bon fonctionnement des rouleaux → vérifications clés avant expédition.

Principaux paramètres techniques

Référence de la configuration standard JIS F 2020-1979:

Données de taille agrandie spécifiques au projet fournies pour cette série de produits:

Guide de sélection et d'enquête

Première étape:Confirmer le type A, le type B1 ou le type B2 à partir du dessin du récipient.

Deuxième étape:Confirmer les informations relatives à la corde, y compris le type de corde, le diamètre de la corde, la direction normale de la corde et le chemin vers le bord du pont.

Étape 3:Confirmer la configuration standard ou agrandie. L'arrangement JIS d'origine utilise environ des rouleaux de 76,3 mm; les versions agrandie de 101 / 135 / 168 mm nécessitent un dessin de projet approuvé.

Étape 4:Confirmer la position d'installation, l'espace disponible, la disposition des fondations/soudures, le renforcement local du pont et l'accès pour l'inspection et la lubrification des rouleaux.

Étape 5:Confirmer les qualités des matériaux ou les équivalents modernes approuvés, le système de préparation et de revêtement de surface, la quantité, les exigences en matière de certificat/d'inspection, la destination et le délai de livraison requis.

Étape 6:Pour les travaux de remplacement, veuillez fournir la photo et le dessin dimensionnel existants de la feuille de fer afin de pouvoir vérifier le type, l'arrangement des mains et l'interface de montage avant la fabrication.

La structure

Corps en tôle d'acier. Roller horizontal. Roller verticaux. Arbre à rouleaux.

Conception / Ingénierie / Avantages de la qualité

• Guide de la corde spécifique au type → Le type A fournit deux positions de contact verticales plus un rouleau horizontal; le type B1/B2 fournit un rouleau vertical unilatéral avec des arrangements miroirs gauche/droite.

• Surfaces de contact de corde en rotation → les rouleaux changent la direction du conducteur de corde tout en réduisant le contact coulissant contre les bords fixes du pont en acier.

• Disposition en épingles et en arbustes à entretenir → la norme comprend des arbres à rouleaux, des arbustes et des raccords de graisse remplaçables, pour faciliter l'inspection et la lubrification en service.

• Le schéma des matériaux est spécifique aux composants → la carrosserie, les rouleaux, les arbustes et les arbustes utilisent des groupes de matériaux différents plutôt qu'une désignation générique de matériaux.

• L'inspection standard se concentre sur la qualité pertinente pour le service → la finition doit être exempte de défauts nocifs, les dimensions doivent être conformes et les rouleaux doivent fonctionner sans heurts.

• L'ingénierie de remplacement doit vérifier la maniabilité et l'interface → Les types B1 et B2 sont des dispositifs miroirs, il convient donc de vérifier la disposition du récipient existant avant la fabrication.

Attributs personnalisés

• Norme: JIS F 2020-1979 → norme de référence pour les rouleaux d'extrémité de plaque d'acier de petite taille.

• Type: A / B1 / B2 → Le type A est constitué de trois rouleaux; le type B1 / B2 est constitué de deux rouleaux.

• Diamètre standard du rouleau: environ 76,3 mm → configuration JIS originale.

• Tailles élargies spécifiques au projet: 101 / 135 / 168 mm → non tailles JIS standard; un dessin approuvé est requis.

• Base matérielle standard: SS41 / SGP ou STPG38 / BC6 ou YBsC2 → classes JIS anciennes et calendrier de matériaux spécifique au composant.

• Boucherie et lubrification: Boucherie en bronze ou en laiton enduit de graisse → supporte la rotation et l'entretien du rouleau.

• SWL / Charge de conception: à confirmer → aucune SWL de produit ne doit être dérivée du tableau du diamètre du rouleau fourni.

• Protection des surfaces: selon les spécifications du projet → le soufflage, le revêtement marin, la finition en acier inoxydable ou d'autres systèmes sont des options d'approvisionnement spécifiques au projet.

• Exigence de certificat: Selon la portée de la commande → la documentation du fabricant ou la participation de la classe est soumise aux exigences du projet et à la procédure d'approbation.

Comment fonctionne- t- il?

Rope Approaches the Deck-End Fairlead → Rope Contacts the Required Horizontal / Vertical Roller → Roller Rotates to Reduce Sliding Contact → Rope Lead Direction Changes → Resulting Forces Transfer Through the Fairlead Body to the Supporting Ship Structure

Applications

Guidance des cordes d'amarrage des navires. Bateaux de travail. Remorqueurs. Navires de service dans les ports. Position de conduite des cordes sur le pont. Guidance des cordes de manutention des marchandises. Arrangements de manutention des bateaux. Projet de remplacement.

Certifications et avantages

La portée de l'inspection et de la certification doit être confirmée avant la soumission.l'inspection de l'exploitation des rouleaux et la présence de la société de classification peuvent être organisées en fonction des exigences du projet et de la portée de la commande.

Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai du fabricant

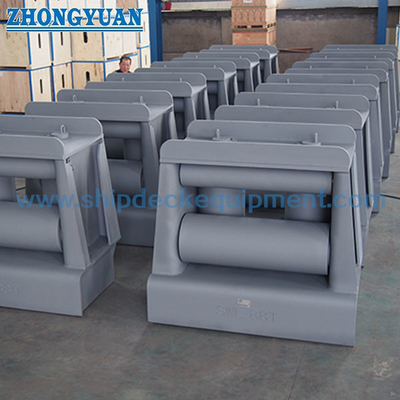

Dessin et photos

Questions fréquentes

Q1: Quelle est la différence entre le JIS F 2020 de type A, de type B1 et de type B2?

A1: le type A est le dispositif à trois rouleaux avec deux rouleaux verticaux et un rouleau horizontal.tandis que le type B2 reflète l'arrangement du rouleau vertical et de la griffe B1Le type correct doit être tiré de la disposition du récipient ou du dessin de remplacement.

Q2: Les tailles 101, 135 et 168 mm sont-elles les tailles standard du JIS F 2020?

R2: Non. La configuration originale JIS F 2020-1979 utilise des rouleaux d'environ 76,3 mm de diamètre.Les versions 135 et 168 mm de cette série de produits sont des configurations élargies spécifiques au projet et ne doivent être fabriquées qu'à partir d'un dessin approuvé..

Q3: Qu'est-ce qui doit être confirmé avant de commander un fairlead de remplacement ou élargi?

A3: Confirmer le type A/B1/B2, l'arrangement des rouleaux, le tracé et le diamètre de la corde, les dimensions réelles de montage, le côté d'installation, le matériau, le revêtement, la charge de projet,l'exigence de certificat et le dessin ou la photo du navire existant. Pour le remplacement de type B, confirmer si l'arrangement B1 ou l'arrangement miroir B2 est requis.
