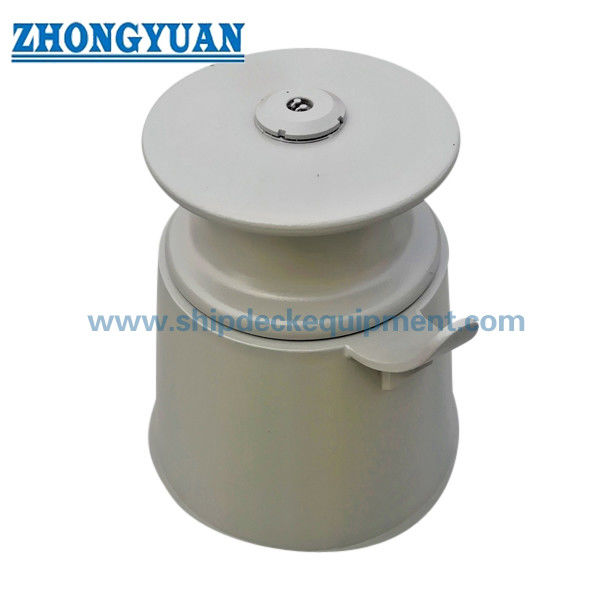

Le rouleau à rouleaux conique. DIN 81907 forme B, 80 ‰ 320 kN

Le rouleau à rouleaux conique. DIN 81907 forme B, 80 ‰ 320 kN

Vue d'ensemble du produit

Le piédestal de rouleau de type DIN 81907 B est un ensemble de rouleaux verticaux montés sur un piédestal conique de pont. Il est utilisé pour guider les lignes d'amarrage et de déformation au niveau du pont élevé,aide la ligne à changer de direction sans contact coulissant continu contre un bord fixeLe rouleau tournant et la surface de contact lisse de la corde aident à réduire l'abrasion localisée tout en gardant la ligne hors de la structure du pont à proximité.

La forme B est la configuration conique-piédestal et est différente de la disposition cylindrique de la forme A. Sur la base du tableau de paramètres fourni, la forme B est disponible en numéros nominaux 8, 12, 20,et 32 avec des valeurs SWL indiquées de 80 à 320 kN et plusieurs options de hauteur de piédestalLa sélection doit tenir compte du type et du diamètre de la ligne, de la longueur de la corde, de la direction du plomb, de la hauteur du piédestal, de la géométrie des fondations, du renforcement du pont, des détails du soudage, du matériau des rouleaux,dispositif de roulement ou de brousse, lubrification, système de revêtement et champ d'inspection de classe requis.

Spécifications rapides

• Type de produit: piédestal à rouleaux simples → guide et redirige une ligne d'amarrage ou de déformation à une position sur le pont surélevée.
• Standard et forme: DIN 81907:1997-12 Formulaire B → configuration conique du piédestal; DIN Media énumère cette édition comme la norme actuelle du plomb de la foire du piédestal.
• Norme de rouleau de référence: DIN 81906:1999-05 → référence actuelle de la norme DIN pour la série de rouleaux de déformation / piédestal associée.
• Formule B gamme nominale: 8 / 12 / 20 / 32 → les nombres nominaux plus petits 1 / 2 / 3 / 5 dans le tableau fourni appartiennent au formulaire A, pas à cette page.
• Plage SWL: 80 à 320 kN → SWL de montage à partir de la table fournie; ce n'est pas le MBL de la corde et n'est pas une capacité de levage.
• Options de hauteur de piédestal: 800 à 1400 mm selon le nombre nominal → permet à la ligne centrale du rouleau de correspondre au pont du navire et à l'arrangement du câble.
• Options de matériau: piédestal en acier avec matériau à rouleaux selon la commande → acier moulé précis, fer nodulaire, acier inoxydable, essieu, coque et matériaux de roulement doivent être confirmés.
• Traitement de surface: Sa 2,5 soufflage + une couche époxy-entrepôt-primé comme référence → revêtement final, galvanisation ou finition inoxydable poli suit le cahier des charges approuvé.

Principaux paramètres techniques

Les dimensions de sélection du formulaire B principal pour le piédestal conique à rouleaux en forme d'éclairage DIN 81907 sont en mm, sauf indication contraire.et f suivent le tableau des paramètres fourni et doivent être vérifiés par rapport au dessin approuvé avant la production.

Guide de sélection et d'enquête

Étape 1: Confirmer le formulaire B DIN 81907 et sélectionner le numéro nominal 8, 12, 20 ou 32 en fonction de l'ajustement SWL et de l'arrangement d'amarrage requis.

Étape 2: Confirmer la hauteur h du piédestal et l'élévation de la ligne centrale requise afin que le rouleau s'aligne sur le chemin de la corde entrante et sortante.

Étape 3: indiquer le type de corde, le diamètre de la corde, la largeur de la corde, les angles de plomb attendus et la charge d'amarrage/de déformation prévue; l'utilisation du remorqueur doit être confirmée séparément par l'arrangement du navire approuvé.

Étape 4: Confirmer les exigences en matière de rouleaux, de piédestal, d'essieux, de coque ou de roulement, de lubrification et de matériaux, y compris les matériaux inoxydables ou à basse température, le cas échéant.

Étape 5: Confirmer les dimensions des fondations, le renforcement du pont, les détails de soudage, la direction de charge, le système de revêtement, la méthode d'inspection et les exigences de la société de classification.

Étape 6: Indiquer la quantité, la destination de livraison, le délai de livraison requis, le type de navire, le dessin d'installation et les photos de référence, le cas échéant.

La structure

DIN 81906 vertical roller | Roller axle and bush / bearing arrangement | Conical Form B pedestal | Welded deck foundation interface | Smooth rope-contact surface | Lubrication and maintenance points | Shop primer or specified surface treatment

Les avantages du rouleau, de la fondation et de l'ingénierie

• The conical Form B pedestal provides a widened lower support area for elevated roller positions and is selected when the vessel arrangement requires a tapered pedestal rather than the cylindrical Form A structure.
• Le rouleau vertical soulevé modifie la conduite horizontale de la ligne tout en aidant à éloigner la corde des bords du pont, de la structure du rempart et des raccords à proximité.
• Un rouleau qui tourne librement réduit le frottement de glissement à la surface de contact; l'alignement de l'essieu, l'ajustement de la coque ou du roulement, la lubrification et l'accès à la maintenance doivent être contrôlés pendant la production et l'entretien.
• Des combinaisons multiples de hauteur de piédestal permettent de coordonner la ligne centrale du rouleau avec la disposition réelle du pont,mais la hauteur doit être sélectionnée avec les angles de ligne et le dispositif d'amarrage environnant.
• La base du piédestal transfère la réaction de plomb dans la structure du navire; la base du pont, le renforcement, les détails de soudure,et la direction de charge admissible doivent être revues par le chantier naval ou le bureau de conception.
• L'examen de la FEA, les essais de charge, les essais de désinfection, la traçabilité des matériaux et le témoignage de la classe peuvent être organisés lorsque cela est spécifié dans le plan d'inspection du projet et dans la portée de la commande convenue.

Attributs personnalisés

• Norme: DIN 81907:1997-12 → édition actuelle du DIN pour les conduites de foire de piédestal.
• Forme: piédestal conique de forme B → distincte de la configuration cylindrique de forme A.
• Numéro nominal: 8 / 12 / 20 / 32 → Plage de la forme B indiquée dans le tableau des dimensions fourni.
• SWL: 80 / 120 / 200 / 320 kN → coefficient de montage utilisé pour la sélection; ne pas remplacer la corde MBL ou la capacité de levage.
• Norme pour les rouleaux: DIN 81906:1999-05 → la taille et le matériau exacts du rouleau doivent être confirmés par numéro nominal et dessin approuvé.
• Installation: Fondation soudée de pont → sièges de piédestal, renforcement du pont, préparation de la soudure et direction de la charge nécessitent une révision du dessin.
• Matériau: à confirmer par composant → piédestal, rouleau, essieu, boîtier/rodinage et exigences de basse température peuvent utiliser des spécifications de matériaux différentes.
• Traitement de surface: Sa 2,5 soufflage + époxy primer comme référence → revêtement final, galvanisation ou finition inoxydable suivant les exigences du projet.
• Exigence de certificat: disponible selon la portée de la commande → certificat de classe, certificat de fabricant, certificat de matériau, test NDT ou test de témoin doivent être convenus avant le devis.

Comment fonctionne- t- il?

Mooring or warping line approaches the pedestal fairlead → Line contacts the vertical roller → Roller rotates and redirects the line at the required deck elevation → Reaction is transferred through the conical pedestal to the reinforced deck foundation → Roller, l'essieu, la lubrification, les soudures et le revêtement sont inspectés pendant l'utilisation

Applications

Sea-going vessels | Inland vessels | Tugboats | Workboats | Cargo vessels | Mooring and warping stations | Raised deck line-routing positions | Newbuilding and replacement projects | Approved towing-line guidance positions when specified by vessel design

Certifications et avantages

Les certificats et les documents d'inspection peuvent être organisés en fonction des exigences du projet, de la traçabilité des matériaux convenus, de la portée des essais et de la procédure d'approbation de la société de classification.

Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai du fabricant

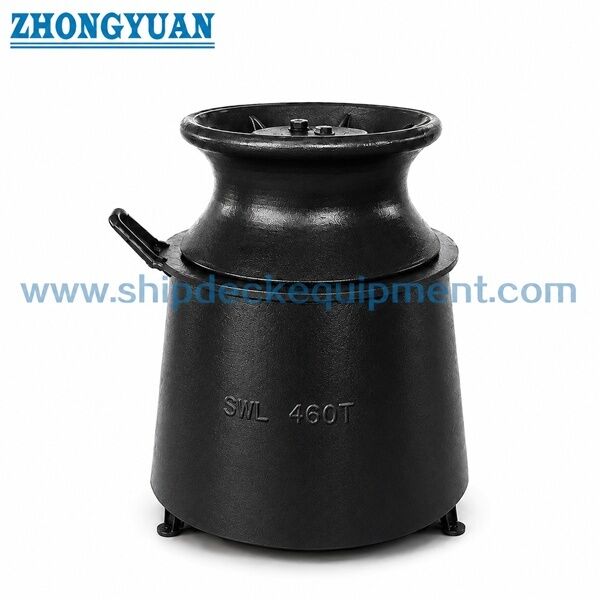

Dessin et photos

Questions fréquentes

Q1: Quelle est la différence entre le formulaire DIN 81907 A et le formulaire B?

A1: le formulaire A utilise un piédestal cylindrique et couvre la gamme nominale plus large indiquée dans le tableau fourni. le formulaire B utilise un piédestal conique et, pour cette page, est limité aux numéros nominaux 8, 12, 20,et 32 avec des combinaisons de hauteur de piédestal plus élevées.

Q2: Les valeurs SWL de 80 à 320 kN peuvent-elles être utilisées comme MBL de corde ou capacité de levage?

R2: Non. Les valeurs correspondent aux valeurs SWL du tableau DIN 81907 fourni. MBL de corde, charge de fonctionnement, angle de plomb, facteurs de sécurité, fondation du pont et approbation du projet doivent être vérifiés séparément.Le fairlead n'est pas un produit de levage.

Q3: Quelles sont les informations requises avant le devis?

A3: Confirmer le numéro nominal du formulaire B, SWL, hauteur du piédestal, type et diamètre de la corde, MBL de la corde, direction de la ligne, type de récipient, matériau de chaque composant, exigences de boîtier ou de roulement, lubrification,traitement de surface, le dessin des fondations du pont, la portée du certificat, la quantité, la destination et le délai de livraison requis.

                                                                             Dessin de la norme DIN 81907 Form B pour le piédestal à rouleaux de coulée à l'équipement de remorquage de navires en plomb
