Le rouleau à rouleaux conique. DIN 81907 forme B, 80 ‰ 320 kN

Treuil à rouleau conique | DIN 81907 Forme B, 80–320 kN

Présentation du produit

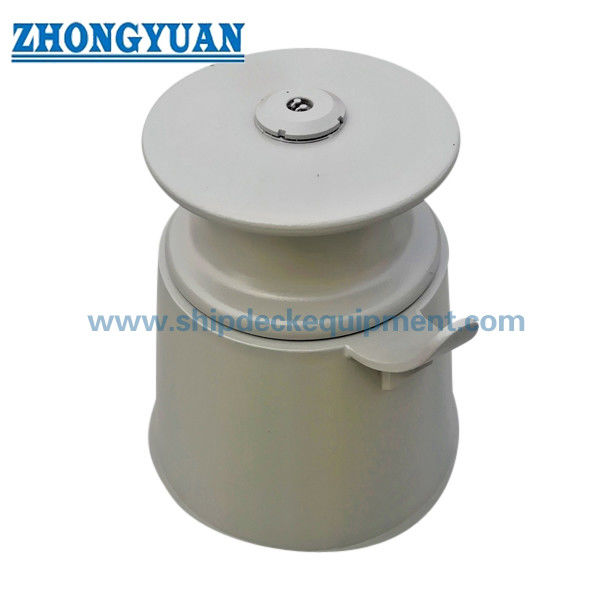

Le guide-câble à rouleau conique DIN 81907 Forme B est un ensemble de rouleaux verticaux monté sur un socle conique. Il est utilisé pour guider les lignes d'amarrage et de remorquage à un niveau de pont surélevé, aidant la ligne à changer de direction sans contact glissant continu contre un bord fixe. Le rouleau rotatif et la surface de contact lisse avec la corde aident à réduire l'abrasion localisée tout en maintenant la ligne à l'écart de la structure du pont à proximité.

La forme B est la configuration à socle conique et diffère de l'agencement cylindrique de la forme A. Sur la base du tableau des paramètres fournis, la forme B est disponible dans les numéros nominaux 8, 12, 20 et 32 avec des valeurs de CMU indiquées de 80 à 320 kN et plusieurs options de hauteur de socle. La sélection doit tenir compte du type et du diamètre de la ligne, de la MBL de la corde, de la direction de la ligne, de la hauteur du socle, de la géométrie de la fondation, du renforcement du pont, des détails de soudage, du matériau du rouleau, de l'agencement des roulements ou des bagues, de la lubrification, du système de revêtement et de la portée d'inspection de classe requise.

Spécifications rapides

• Type de produit : Guide-câble à socle à rouleau unique → guide et redirige une ligne d'amarrage ou de remorquage à une position de pont surélevée.
• Norme et forme : DIN 81907:1997-12 Forme B → configuration à socle conique ; DIN Media liste cette édition comme la norme actuelle pour les guides-câbles à socle.
• Norme de rouleau référencée : DIN 81906:1999-05 → référence DIN actuelle pour la série associée de rouleaux de remorquage / à socle.
• Plage nominale Forme B : 8 / 12 / 20 / 32 → les numéros nominaux plus petits 1 / 2 / 3 / 5 dans le tableau fourni appartiennent à la Forme A, pas à cette page.
• Plage CMU : 80 à 320 kN → CMU d'ajustement du tableau fourni ; ce n'est pas la MBL de la corde et ce n'est pas une capacité de levage.
• Options de hauteur de socle : 800 à 1400 mm selon le numéro nominal → permet à la ligne centrale du rouleau de correspondre à la disposition du pont du navire et à la direction de la corde.
• Options de matériaux : socle en acier avec matériau de rouleau selon commande → l'acier moulé exact, le fer nodulaire, l'acier inoxydable, l'axe, la bague et les matériaux de roulement nécessitent une confirmation.
• Traitement de surface : sablage Sa 2.5 + une couche d'apprêt époxy en atelier comme référence → le revêtement final, la galvanisation ou la finition en acier inoxydable poli suivent les spécifications du projet approuvé.

Paramètres techniques principaux

Guide de sélection et de demande

Étape 1 : Confirmer la forme B DIN 81907 et sélectionner le numéro nominal 8, 12, 20 ou 32 selon la CMU requise et l'agencement d'amarrage du navire.

Étape 2 : Confirmer la hauteur du socle h et l'élévation requise de la ligne centrale pour que le rouleau s'aligne avec le trajet de la corde entrante et sortante.

Étape 3 : Fournir le type de corde, le diamètre de la corde, la MBL de la corde, les angles de ligne attendus et le devoir d'amarrage/remorquage prévu ; l'utilisation pour le remorquage doit être confirmée séparément par l'agencement approuvé du navire.

Étape 4 : Confirmer les exigences relatives au rouleau, au socle, à l'axe, à la bague ou au roulement, à la lubrification et aux matériaux, y compris les matériaux en acier inoxydable ou à basse température le cas échéant.

Étape 5 : Confirmer les dimensions de la fondation, le renforcement du pont, les détails de soudage, la direction de la charge, le système de revêtement, la méthode d'inspection et les exigences de la société de classification.

Étape 6 : Fournir la quantité, la destination de livraison, le délai de livraison requis, le type de navire, le dessin d'installation et les photos de référence si disponibles.

Structure

Rouleau vertical DIN 81906 | Agencement axe et bague / roulement du rouleau | Socle conique Forme B | Interface de fondation de pont soudée | Surface de contact lisse avec la corde | Points de lubrification et de maintenance | Apprêt d'atelier ou traitement de surface spécifié

Avantages du rouleau, de la fondation et de l'ingénierie

• Le socle conique Forme B offre une zone de support inférieure élargie pour les positions de rouleau surélevées et est sélectionné lorsque l'agencement du navire nécessite un socle effilé plutôt que la structure cylindrique de la Forme A.
• Le rouleau vertical surélevé modifie la direction horizontale de la ligne tout en aidant à éloigner la corde des bords du pont, de la structure du pavois et des ferrures à proximité.
• Un rouleau tournant librement réduit la friction de glissement à la surface de contact ; l'alignement de l'axe, l'ajustement de la bague ou du roulement, la lubrification et l'accès à la maintenance doivent être contrôlés pendant la production et le service.
• Plusieurs combinaisons de hauteurs de socle permettent de coordonner la ligne centrale du rouleau avec la disposition réelle du pont, mais la hauteur doit être sélectionnée en conjonction avec les angles de ligne et l'agencement d'amarrage environnant.
• La base du socle transfère la réaction du guide-câble à la structure du navire ; la fondation du pont, le renforcement, le détail de soudage et la direction de charge admissible doivent être examinés par le chantier naval ou le bureau d'études.
• L'examen par éléments finis, les essais de charge, les essais non destructifs, la traçabilité des matériaux et le contrôle par la classification peuvent être organisés lorsqu'ils sont spécifiés dans le plan d'inspection du projet et la portée de commande convenue.

Attributs personnalisés

• Norme : DIN 81907:1997-12 → édition DIN actuelle pour les guides-câbles à socle.
• Forme : Socle conique Forme B → distinct de la configuration cylindrique Forme A.
• Numéro nominal : 8 / 12 / 20 / 32 → plage Forme B identifiée dans le tableau des dimensions fourni.
• CMU : 80 / 120 / 200 / 320 kN → cote d'ajustement utilisée pour la sélection ; ne pas substituer la MBL de la corde ou la capacité de levage.
• Norme de rouleau : DIN 81906:1999-05 → la taille et le matériau exacts du rouleau doivent être confirmés par le numéro nominal et le dessin approuvé.
• Installation : Fondations de pont soudées → l'assise du socle, le renforcement du pont, la préparation de la soudure et la direction de la charge nécessitent un examen du dessin.
• Matériau : À confirmer par composant → socle, rouleau, axe, bague / roulement et exigences de basse température peuvent utiliser des spécifications de matériaux différentes.
• Traitement de surface : Sablage Sa 2.5 + apprêt époxy en atelier comme référence → le revêtement final, la galvanisation ou la finition en acier inoxydable suivent les exigences du projet.
• Exigence de certificat : Disponible selon la portée de la commande → certificat de classe, certificat du fabricant, certificat de matériau, essais non destructifs ou essais sous témoin doivent être convenus avant le devis.

Comment ça marche

La ligne d'amarrage ou de remorquage approche du guide-câble à socle → La ligne entre en contact avec le rouleau vertical → Le rouleau tourne et redirige la ligne à l'élévation de pont requise → La réaction est transférée à travers le socle conique à la fondation de pont renforcée → Le rouleau, l'axe, la lubrification, les soudures et le revêtement sont inspectés pendant le service

Applications

Navires de mer | Navires fluviaux | Remorqueurs | Bateaux de travail | Navires de charge | Postes d'amarrage et de remorquage | Positions de routage de ligne de pont surélevé | Projets de nouvelle construction et de remplacement | Positions de guidage de ligne de remorquage approuvées lorsque spécifié par la conception du navire

Certifications et avantages

Les certificats et documents d'inspection peuvent être organisés selon les exigences du projet, la traçabilité des matériaux convenue, la portée des essais et la procédure d'approbation de la société de classification.

Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificat d'essai du fabricant.

Dessin et photos

FAQ

Q1 : Quelle est la différence entre la forme A et la forme B de la norme DIN 81907 ?

R1 : La forme A utilise un socle cylindrique et couvre la plage nominale plus large indiquée dans le tableau fourni. La forme B utilise un socle conique et, pour cette page, est limitée aux numéros nominaux 8, 12, 20 et 32 avec des combinaisons de hauteurs de socle plus élevées.

Q2 : Les valeurs de CMU de 80 à 320 kN peuvent-elles être utilisées comme MBL de corde ou capacité de levage ?

R2 : Non. Les valeurs sont des chiffres de CMU d'ajustement du tableau DIN 81907 fourni. La MBL de la corde, la charge de fonctionnement, l'angle de ligne, les facteurs de sécurité, la fondation du pont et l'approbation du projet doivent être vérifiés séparément. Le guide-câble n'est pas un produit de levage.

Q3 : Quelles informations sont nécessaires avant le devis ?

R3 : Confirmer le numéro nominal Forme B, la CMU, la hauteur du socle, le type et le diamètre de la corde, la MBL de la corde, la direction de la ligne, le type de navire, le matériau pour chaque composant, l'exigence de bague ou de roulement, la lubrification, le traitement de surface, le dessin de la fondation du pont, la portée du certificat, la quantité, la destination et le délai de livraison requis.
