100×450mm Piédestal Roller Fairlead avec cleat. SWL vérifié (254×1766 kN) pour l'amarrage des navires.
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Zhongyuan Marine Equipment |
| Certification: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numéro de modèle: | Standard et adapté aux besoins du client |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | As per quotation |
| Détails d'emballage: | Palette ou adapté aux besoins du client |
| Délai de livraison: | Basé sur les exigences du projet |
| Conditions de paiement: | TT, LC |
| Capacité d'approvisionnement: | Satisfaites aux besoins de clients |
|
Détail Infomation |
|||
| Norme technique: | CB/T436-2000 | Type de rouleau: | Type A avec rouleau standard CB*58-83 |
|---|---|---|---|
| Diamètres des rouleaux: | 100mm~450mm | Rouleau non.: | Numéro de rouleau : rouleau unique |
| Poids du rouleau: | 9,9kg~452kg | Poids de base: | 63,9 kg ~ 454,4 kg |
| Lieu d'origine: | Acier C-Mn doux, acier inoxydable, acier moulé, fonte nodulaire | Traitement de surface: | sablage à S2,5 + une couche d'apprêt d'atelier époxy, traitement de surface galvanisé et per |
| Certificats de classification: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, etc. | ||
| Mettre en évidence: | Le rouleau à rouleaux à piédestal de cleat,CB/T 436 Fairlead,CB/T 436 Piédestal à rouleaux |
||
Description de produit
100–450mm Guindeau à rouleau sur socle avec taquet | SWL vérifié (254–1766 kN) pour amarrage de navire
Présentation du produit
Le guindeau à rouleau sur socle CB/T 436 type A avec taquet est conçu pour le guidage combiné de cordage et la fixation temporaire dans les systèmes d'amarrage de navires.
La structure surélevée du socle assure un angle de tirage correct du pont au guindeau, réduisant les flexions anormales et améliorant la répartition de la charge.
Le rouleau rotatif en acier moulé réduit la friction et l'usure du cordage, tandis que le taquet intégré permet un positionnement et une tenue rapides.
Conçu avec des valeurs SWL définies pour une sélection sous des charges d'amarrage réelles, garantissant un transfert de charge fiable et une sécurité opérationnelle.
Spécifications rapides
- Diamètre du rouleau : 100–450 mm → Définit la capacité du cordage
- Hauteur du socle (H) : ~1000 mm → Assure un angle de tirage correct
- SWL : 254–1766 kN → Définit la charge admissible
- Fonction : Guidage + Taquet → Fonction combinée
- Matériau : Rouleau en acier moulé + socle fabriqué → Résistance
- Arbre : Acier haute résistance → Transfert de charge
- Lubrification : Graisseur → Entretien facile
- Surface : Sa2.5 + primaire → Protection contre la corrosion
- Norme : CB/T 436-2000 → Conformité marine
Paramètres techniques principaux
| Rouleau Dia. |
Diamètre de câble applicable (max.) (Pour référence seulement) |
Dimensions | Poids kg |
SWL (kN) | ||||||||||||||||
| Fibre Corde Dia. |
Nature Corde Dia. |
Câble (GB /T 8918) Résistance 1570 Mpa |
a | D1 | D2 | D3 | D4 | H | H1 | K | K1 | L | s | t | T1 | Rouleau | Socle | |||
| 6X24 | 6X37 | |||||||||||||||||||
| 100 | 28 | 40 | 11. 0 | 11 | 60 | 160 | 48 | 40 | 176 | 12 | 35 | 5 | 5 | 60 | 3 | 8 | 6 | 9.9 | 53. 9 | 254 |
| 150 | 32 | 45 | 16~18 | 14~16 | 240 | 71 | 60 | Z64 | 211 | 40 | 9 | 7 | 75 | 3 | 12 | 8 | 33. 8 | 129. 0 | 412 | |
| 200 | 40 | 55 | 22 | 20 | 310 | 95 | 80 | 338 | 251 | 50 | 10 | 8 | 85 | 3 | 14 | 10 | 68. 0 | 178. 0 | 550 | |
| 250 | 45 | 65 | 24 | 24 | 80 | 380 | 107 | 90 | 408 | 298 | 60 | 10 | 8 | 100 | 4 | 14 | 10 | 114. 0 | 207 | 824 |
| 300 | 50 | 70 | 30 | 28 | 440 | 127 | 110 | 472 | 321 | 60 | 13 | 10 | 100 | 4 | 16 | 14 | 168. 0 | 265 | 1196 | |
| 350 | 55 | 75 | 38 | 34 | 500 | 144 | 125 | 536 | 346 | 65 | 13 | 10 | 100 | 4 | 18 | 14 | 248 | 332. 0 | 1452 | |
| 400 | 65 | 85 | 40~42 | 38~40 | 100 | 560 | 161 | 140 | 600 | 371 | 10 | 14 | 12 | 100 | 5 | 20 | 16 | 355. 0 | 401. 3 | 1766 |
| 450 | 80 | 44 | 42~44 | 620 | 180 | 155 | 660 | 394 | 90 | 14 | 12 | 120 | 5 | 20 | 16 | 452. 0 | 445.4 | 1766 | ||
| Note : Hauteur du socle = 1000 mm | ||||||||||||||||||||
Guide de sélection
Étape 1 – Sélectionner le diamètre du rouleau → Basé sur la taille du cordage
Étape 2 – Confirmer le type de cordage → Fibre ou câble métallique
Étape 3 – Confirmer le SWL → Doit dépasser la charge d'amarrage
Étape 4 – Confirmer la hauteur du socle → Adapter l'angle de tirage du pont
Étape 5 – Confirmer la fonction → Avec taquet ou guidage uniquement
Étape 6 – Confirmer la certification → Exigence de classification
Structure
Rouleau en acier moulé | Taquet | Socle surélevé | Arbre | Système de lubrification
Attributs personnalisés
- Hauteur du socle : 500~1500 mm → Tirage correct du cordage
- SWL : 254–1766 kN → Capacité de charge
- Fonction : Guidage + maintien → Fonctionnement efficace
- Matériau : Acier moulé → Résistance
- Arbre : Haute résistance → Transfert de charge
- Lubrification : Système de graissage → Rotation fluide
- Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificat de test du fabricant
Guide de demande
Veuillez fournir le diamètre du cordage, le SWL requis, la hauteur du socle (si différente), la position d'installation et la certification.
Comment ça marche
Le socle surélevé assure un angle de tirage correct du cordage, le rouleau réduit la friction et le taquet permet une fixation temporaire.
Applications
Amarrage sur pont de navire | Applications à angle de tirage élevé | Agencement compact
Certifications & Avantages
Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS ; conception d'angle de tirage correct, usure réduite du cordage, fonction intégrée.
Dessin & Photos

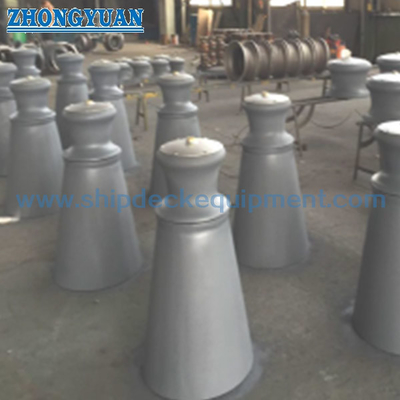

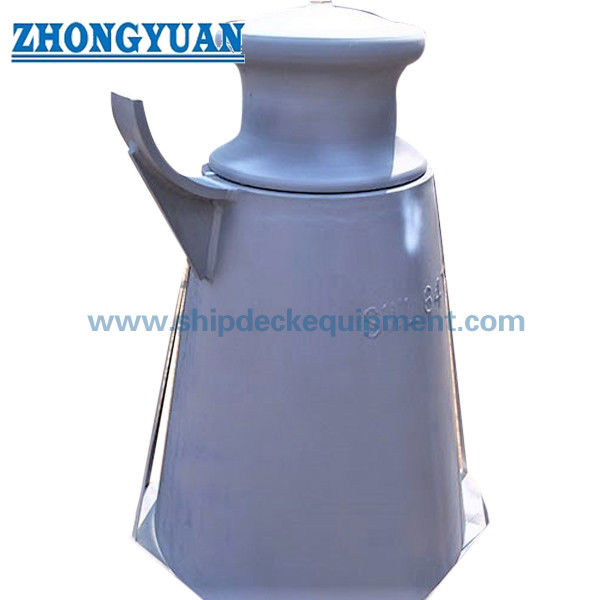

Dessin d'ensemble | Photos du produit
Commande
MOQ : 1 unité | Livraison : 45–60 jours | Hauteur personnalisée disponible
FAQ
Q1 : Pourquoi la hauteur du socle est-elle importante ?
R : Elle assure un angle de tirage correct du cordage et réduit la charge latérale.
Q2 : La hauteur peut-elle être personnalisée ?
R : Oui, la hauteur du socle peut être ajustée pour s'adapter à l'agencement du pont.
Q3 : Comment sélectionner le SWL ?
R : Le SWL doit dépasser la charge d'amarrage attendue.
