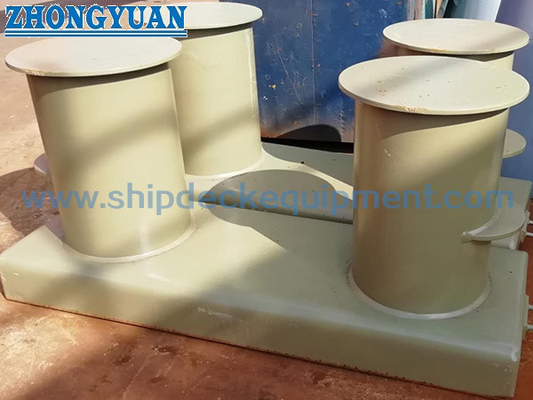

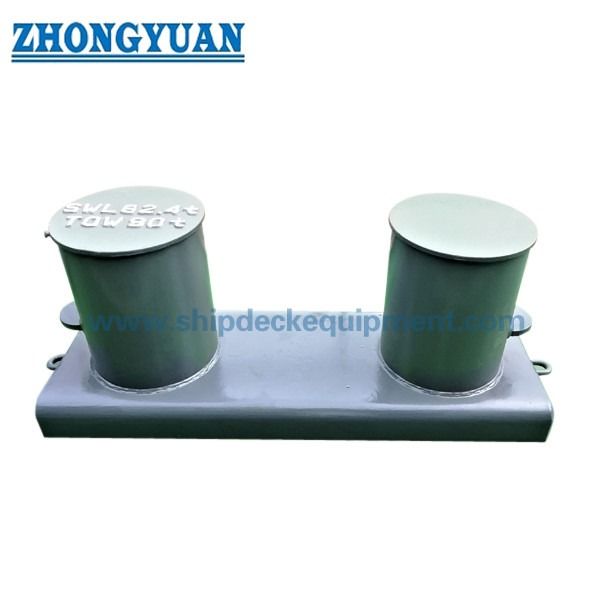

100 ≈ 800 mm de bâton d'amarrage à double tranchant avec plaque de base large.

100–800 mm Potence d'amarrage à double montant fabriquée avec plaque de base large | Type B JIS F 2001

Présentation du produit

La potence d'amarrage à double montant fabriquée Type B JIS F 2001 est un équipement d'amarrage de navire soudé sur pont, utilisé pour fixer les aussières sur les ponts des navires. La configuration de Type B utilise deux montants fabriqués sur une plaque de base large, et la potence est normalement sélectionnée selon le type standard, le diamètre nominal, la CMU, la configuration du pont, le type de cordage, l'interface de soudage, l'exigence de revêtement et la portée du certificat.

Pour cette construction en acier soudé, les montants peuvent être fabriqués à partir de tubes en acier ou de tôles d'acier roulées en tube et soudées. La connexion tube-base doit être préparée avec un soudage en angle approprié, et la connexion au pont doit suivre le détail de soudage approuvé par le chantier naval. Les cordons de soudure ou les bords qui peuvent entrer en contact avec l'aussière doivent être dressés et meulés pour réduire l'abrasion locale du cordage en service.

Spécifications rapides

• Type de produit : potence d'amarrage à double montant fabriquée avec plaque de base large → point d'amarrage soudé sur pont pour les configurations de pont de navire.

• Norme et type : JIS F 2001 Type B, avec référence ISO 13795 → potence à plaque de base pour les applications de navires et de technologie marine.

• Plage de CMU : 29 à 981 kN du tableau fourni → utilisé pour la sélection initiale de la taille de la potence ; le renforcement du pont et l'approbation restent dépendants du projet.

• Plage de diamètre nominal : 100 à 800 mm → couvre les positions d'amarrage de pont de petits à grands navires dans la plage de tailles Type B fournie.

• Diamètre extérieur du montant : Φ114,3 à Φ812,8 mm → dimension clé du montant pour la vérification visuelle, la planification de la fabrication et la correspondance avec le dessin de la page Web.

• Plage de poids : 18,9 à 3071 kg → utile pour les devis, la manutention, l'emballage, la planification du transport et la préparation de l'installation du chantier naval.

• Mode de fabrication : tube en acier ou tôle d'acier roulée en tube → les soudures longitudinales et les zones de contact avec le cordage doivent être meulées si nécessaire.

• Traitement de surface : sablage Sa 2,5 + une couche d'apprêt d'atelier époxy comme référence → une finition polie, galvanisée ou personnalisée peut être discutée sur demande.

Paramètres techniques principaux

Dimensions principales de la page Web pour la potence d'amarrage à double montant fabriquée Type B JIS F 2001. Les dimensions sont en mm sauf indication contraire. Les valeurs de CMU proviennent du tableau fourni et ne doivent pas être converties en MBL de cordage, charge d'essai ou charge de rupture sans confirmation du projet.

Guide de sélection et de demande

Étape 1 : Confirmer la potence d'amarrage à double montant fabriquée Type B JIS F 2001 et sélectionner le diamètre nominal / la CMU selon la configuration d'amarrage du navire.

Étape 2 : Confirmer le type de cordage, la taille du cordage, la direction attendue du passage du cordage, la configuration de l'aussière, et si la potence est pour une nouvelle construction ou un remplacement.

Étape 3 : Confirmer la position d'installation sur le pont, le renforcement du pont, l'interface de soudage de la plaque de base, la préparation de la gorge, et toute exigence de soudage ou de CND du chantier naval.

Étape 4 : Confirmer l'exigence de fabrication : montants en tube d'acier ou en tôle d'acier roulée en tube, soudage en gorge de la connexion tube-base, et meulage des cordons de soudure dans les zones de contact avec le cordage.

Étape 5 : Confirmer le grade du matériau, le traitement de surface, le système de revêtement, l'exigence de galvanisation / polissage si applicable, et l'exigence de protection contre la corrosion.

Étape 6 : Confirmer la portée du certificat avant le devis : certificat du fabricant, certificat matière, certificat de classification, inspection témoin, ou exigence d'approbation de classification.

Étape 7 : Fournir la quantité, le type de navire, le dessin d'installation ou une photo de référence, la destination de livraison, l'exigence d'emballage et le délai de livraison requis.

Structure

Deux montants verticaux fabriqués | Plaque de base large | Soudures en gorge de la connexion tube-base | Bord de soudage sur pont | Cordons de contact avec le cordage meulés lisses | Construction en tube d'acier ou en tube de tôle roulée | Apprêt d'atelier ou traitement de surface spécifié

Avantages en matière de fabrication, de soudage et d'ingénierie d'amarrage

• La plaque de base large de Type B offre une interface de soudage claire sur pont pour les postes d'amarrage de navires ; le renforcement final du pont et le détail de soudage doivent être confirmés par le chantier naval ou le bureau d'études.

• Des montants en tube d'acier ou en tube de tôle d'acier roulée peuvent être utilisés selon les exigences du projet, la disponibilité des matériaux et le plan de fabrication.

• Lorsque la tôle est roulée en tube, la soudure longitudinale doit être soudée et meulée lisse, en particulier là où le cordage peut passer sur la surface du montant ou la toucher.

• La préparation de la gorge à la connexion tube-base permet une pénétration de soudure plus profonde et une meilleure continuité structurelle lorsqu'elle est réalisée selon un WPS approuvé.

• Le bord de soudage sur pont peut être préparé pour un soudage à pénétration profonde si requis par le dessin du projet, mais la forme finale de la soudure, le cordon de soudure, le CND et le témoignage de classification doivent être confirmés avant la production.

• Les surfaces de contact avec le cordage lisses et dressées aident à réduire le contact local aigu sur le câble métallique, le cordage en fibre de manille/sisal, ou le cordage synthétique lors des manipulations d'amarrage normales.

• La plage de CMU fournie de 29 à 981 kN permet à l'acheteur de sélectionner selon la tâche d'amarrage sans confondre la CMU avec le MBL de cordage, la charge d'essai ou la charge de rupture.

• Le traitement de surface peut être aligné avec les spécifications de peinture du navire, l'environnement de corrosion et les exigences d'inspection du propriétaire.

Attributs personnalisés

• Norme : JIS F 2001 Type B → à utiliser lorsque le dessin du navire ou la spécification du propriétaire demande la configuration de potence à plaque de base Type B.

• Nom du produit : Potence d'amarrage à double montant fabriquée → équipement d'amarrage sur pont pour fixer les aussières, pas un produit de levage.

• Forme de base : Plaque de base large → fournit l'empreinte de soudage sur pont et doit être vérifiée avec le renforcement du pont et les détails de soudage.

• Plage de CMU : 29 à 981 kN → sélectionner selon le tableau fourni et le calcul d'amarrage du projet.

• Diamètre nominal : 100 à 800 mm → base de taille principale pour le devis, la correspondance des dessins et l'identification du produit.

• Options de matériaux : Acier C-Mn / acier inoxydable / acier spécial pour projets de brise-glace → le grade final du matériau et la traçabilité à confirmer.

• Méthode de fabrication : Tube d'acier ou tôle d'acier roulée en tube → la finition du cordon de soudure est importante pour la protection contre le contact avec le cordage.

• Exigence de soudage : Connexion tube-base et soudures sur pont préparées en gorge → la forme finale de la soudure, le WPS, le CND et la portée du témoignage de classification à confirmer.

• Référence de cordage applicable : câble métallique, cordage en fibre de manille et sisal, cordage synthétique → la taille du cordage et la configuration du passage doivent être confirmées avec le dessin du navire.

• Traitement de surface : Sablage Sa 2,5 + apprêt d'atelier époxy comme référence → le revêtement final, la galvanisation ou la finition polie suivent les exigences du projet.

• Exigence de certificat : disponible sur demande selon les exigences du projet → la portée de l'inspection et de l'approbation de classification doit être confirmée avant le devis.

Fonctionnement

L'aussière est passée autour de la potence à double montant → La charge du cordage est supportée par les deux montants fabriqués → La force locale est transférée par les soudures tube-base et la plaque de base large → La charge est transférée dans la structure renforcée du pont par la soudure sur pont → L'inspection et le revêtement final sont réalisés selon les exigences du projet

Applications

Vraquiers | Pétroliers | Porte-conteneurs | Navires de charge générale | Bateaux de travail | Remorqueurs | Postes d'amarrage sur pont de navire | Projets de nouvelle construction de chantier naval | Projets de remplacement et de réparation

Certifications & Avantages

Les certificats peuvent être organisés selon les exigences du projet, la portée de l'inspection, la traçabilité des matériaux, la documentation de soudage et la procédure d'approbation de la société de classification.

Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificat de test du fabricant.

Dessins & Photos

FAQ

Q1 : Comment sélectionner la bonne taille de potence Type B JIS F 2001 ?

R1 : Sélectionnez le diamètre nominal et la CMU en fonction de la configuration d'amarrage du navire, du type de cordage, de la taille du cordage, de la direction du passage du cordage, du renforcement du pont et des exigences d'approbation du projet. Le tableau de CMU fourni est pour la sélection de la potence et ne doit pas être considéré comme le MBL du cordage ou la charge d'essai.

Q2 : Pourquoi la plaque de base large est-elle importante pour les potences de Type B ?

R2 : La plaque de base large fournit l'interface de soudage sur pont et aide à répartir la force de la potence dans la structure du navire. L'épaisseur réelle de la plaque de pont, le renforcement, la forme de la soudure et les exigences d'inspection doivent être confirmés par le chantier naval ou le bureau d'études.

Q3 : Quels détails de soudage et de fabrication doivent être confirmés avant de commander ?

R3 : Confirmez si les montants sont fabriqués en tube d'acier ou en tube de tôle d'acier roulée, le détail de la soudure en gorge de la connexion tube-base, la préparation de la soudure sur pont, l'exigence de cordon de soudure ou de pénétration, la portée du WPS / CND, le certificat matière, le traitement de surface, et si le témoignage de classification est requis.
