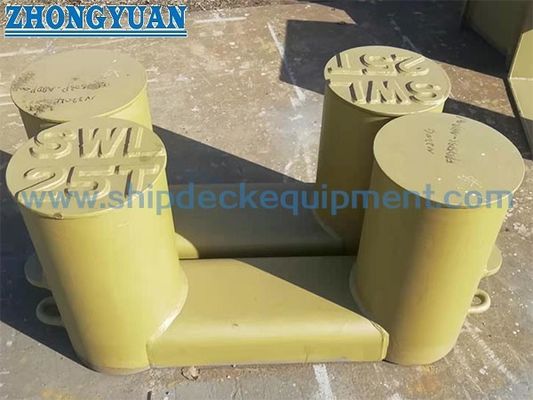

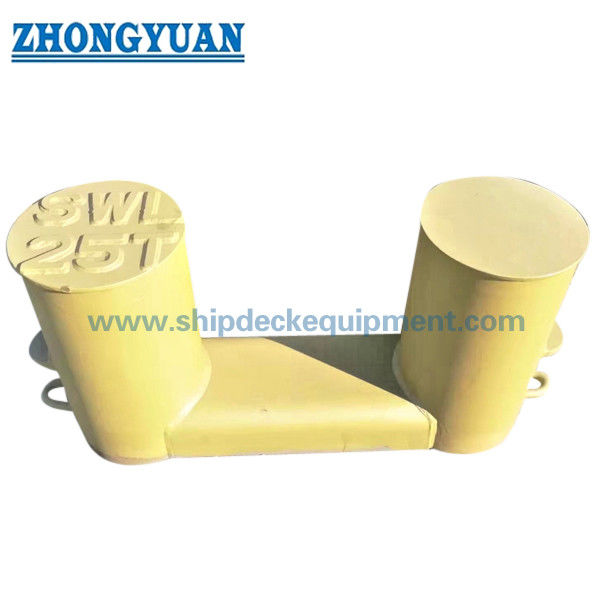

Double Bitts bateau de borne de NS 2584 remorquant l'équipement
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Zhongyuan Marine Equipmen |
| Certification: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numéro de modèle: | standard ou personnalisé |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | Based on quotation |
| Détails d'emballage: | Exporter une palette standard ou un emballage personnalisé |
| Délai de livraison: | Basé sur les exigences du projet |
| Conditions de paiement: | T/T, LC |
| Capacité d'approvisionnement: | Production personnalisée en fonction des exigences du projet |
|
Détail Infomation |
|||
| Norme technique: | N.-É. 2584-1977 | Diamètres nominaux: | 125 à 710mm |
|---|---|---|---|
| Le Swl: | 45-815KN | Matériel: | Tube, plaque, acier doux ; Acier inoxydable |
| Poids: | 25,9 à 1532 kg | Traitement de surface: | sablage à S2,5 + une couche d'apprêt d'atelier époxy, poli miroir ou satiné, poli, galvanisé |
| Certificats de classification: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, etc. | ||
| Mettre en évidence: | NS 2584 Bollard,NS 2584 Boullard à deux morceaux,Équipement de remorquage des navires |
||
Description de produit
Double Bitts bateau de borne de NS 2584 remorquant l'équipement
Description :
Le double Bitts bateau de borne de NS 2584 remorquant l'équipement est double borne de bitts. La borne selon la norme DIN en principe sont approuvées par DNV et la LR. approbation de la société de classification de la Chine. Les bornes peuvent être chargées avec deux cordes de amarrage chacune avec un i=not de résistance à la rupture dépassant les valeurs données dans la table ci-dessous. La borne de NS 2584 peut être amarrage utilisé ou remorquage du but. Nous pouvons fournir la borne selon vos conditions spécifiques.
Spécification technique principale :
1. Norme technique : NS 2584-1977
2. Diamètres nominaux : 125 à 710mm ;
3. SWL : 45-815 KN
4. Matériel : Tube, plat, acier doux ; Acier inoxydable ;
5. Poids : 25,9 à 1532 kilogrammes ;
6. Préparation de surface : sablage à S2.5 + une couche d'amorce de magasin, de miroir ou de satin époxyde polis, préparation de surface polie, galvanisée, adaptée aux besoins du client disponible.
7. Certificats de classification : CCS, NK, la BV, ABS, DNV-GL, la LR, Kr, IRS, RS, etc.
Paramètre technique principal :
| Nominal taille |
Bitts d1 × s |
Bitts d1 × s |
a1 | a2 | b1 | C | d2 | e | h | k | I1 | I2 | T1 | Demi lien attache |
| 125 | 139,7 x10 | 140x10 | 4 | 5 | 20 | 80 | 170 | 165 | 250 | 15 | 315 | 455 | 6 | 1 |
| 160 | 168,3x10 | 168x10 | 4 | 5 | 24 | 90 | 200 | 195 | 300 | 15 | 400 | 568 | 6 | 1 |
| 200 | 219,1x12,5 | 219x12 | 5 | 6 | 32 | 100 | 260 | 250 | 400 | 15 | 500 | 719 | 6 | 1,6 |
| 250 | 273 x12,5 | 273x12 | 5 | 6 | 40 | 125 | 330 | 315 | 500 | 15 | 630 | 903 | 10 | 1,6 |
| 315 | 323,9x16 | 324x16 | 6 | 8 | 48 | 150 | 390 | 375 | 600 | 20 | 800 | 1124 | 10 | 2,5 |
| 400 | 406,4x17,5 | 406x16 | 8 | 9 | 56 | 175 | 480 | 435 | 700 | 20 | 1000 | 1406 | 10 | 4 |
| 500 | 508 X.25 | 508x22 | 10 | 9 | 72 | 200 | 600 | 515 | 830 | 25 | 1250 | 1758 | 12 | 4 |
| 630 | 610 X.25 | 610x22 | 10 | 9 | 88 | 225 | 720 | 615 | 1000 | 25 | 1570 | 2180 | 16 | 4 |
| 710 | 711 x28 | 711x25 | 10 | 9 | 96 | 250 | 830 | 675 | 1100 | 25 | 1750 | 2461 | 16 | 4 |
| Nominal taille |
Charge maximum dans la borne | Poids | Code non. | |||
| en amarrant | en remorquant | |||||
| kN | (MP) | kN | (MP) | kilogramme | ||
| 125 | 45 | (4,5) | 130 | (13,0) | 25,9 | |
| 160 | 55 | (5,5) | 155 | (15,5) | 37,2 | |
| 200 | 100 | (10,0) | 285 | (28,5) | 75,2 | |
| 250 | 130 | (13,0) | 365 | (36,5) | 124 | |
| 315 | 205 | (20,5) | 540 | (54,0) | 230 | |
| 400 | 280 | (28,0) | 740 | (74,0) | 356 | |
| 500 | 510 | (51,0) | 1300 | -130 | 723 | |
| 630 | 615 | (61,5) | 1550 | -155 | 1084 | |
| 710 | 815 | (81,5) | 2150 | -215 | 1532 | |
Dessin du double Bitts bateau de borne de NS 2584 remorquant l'équipement
