ASTM F1142 a boulonné l'Assemblée de couverture étanche semi affleurante de trou d'homme d'Oiltight Marine Outfitting
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Zhongyuan Marine Equipmen |
| Certification: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numéro de modèle: | standard ou personnalisé |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | Based on quotation |
| Détails d'emballage: | Exporter une palette standard ou un emballage personnalisé |
| Délai de livraison: | Basé sur les exigences du projet |
| Conditions de paiement: | T/T, LC |
| Capacité d'approvisionnement: | Production personnalisée en fonction des exigences du projet |
|
Détail Infomation |
|||
| Norme: | − 2012 D'ASTM F1142 | Matériel: | Acier doux, acier inoxydable |
|---|---|---|---|
| Matériel de boulon et d'écrou: | Inoxydable, en bronze, en laiton | Garniture: | Buna A, néoprène ou personnalisé |
| Essai: | Essai de pression hydraulique, essai d'étanchéité d'air | Dimension: | Comme standard ou adapté aux besoins du client, comme dessin du client |
| Type d'application: | Boulonné, semi-affleurant, étanche à l'huile et à l'eau | Préparation de surface: | sablage à S2.5 + une couche de l'amorce époxyde de magasin, acier inoxydable poli, préparation de su |
| Certificats de classification: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA | ||
| Mettre en évidence: | Assemblage de la couverture du trou d'égout pour équipement maritime,Assemblage de couvercle étanche à l'eau,ASTM F1142 Ensemble de couvercle de conduit |
||
Description de produit

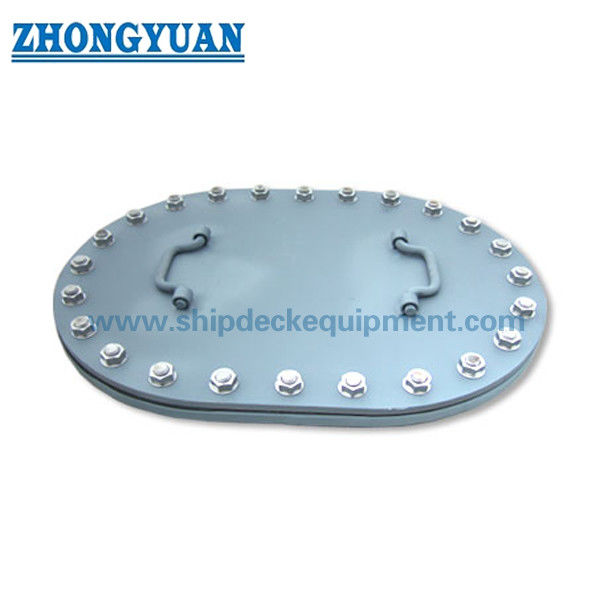

ASTM F1142 a boulonné l'Assemblée de couverture étanche semi affleurante de trou d'homme d'Oiltight
Description :
ASTM F1142 a boulonné l'oiltight semi affleurant l'ensemble de couverture qu'étanche de trou d'homme sert en plate-formes ou cloisons étanches exigeant l'oiltight et les couvertures étanches qui ne sont pas exigées pour être complètement affleurantes. Les ensembles de couverture de trou d'homme seront complets avec des couvertures, des anneaux de fixation, des garnitures, des goujons soudés, des joints, et des écrous.
Spécifications techniques principales :
- Norme : − 2012 D'ASTM F1142
- Matériel : Acier doux, acier inoxydable,
- Matériel de boulon et d'écrou : Inoxydable, en bronze, en laiton
- Garniture : Buna A, le néoprène, ou adapté aux besoins du client ;
- Essai : Essai de pression hydraulique, essai d'étanchéité d'air
- Dimension : Comme standard ou adapté aux besoins du client, comme dessin du client,
- Type I-15- par 23 po. (381 - par 584 millimètres) taille de l'ouverture d'accès. Type II-18- par 24 po. (457 - par 610 millimètres) taille de l'ouverture d'accès.
- ⁄ 4 de la catégorie 1 — 1 - dedans. (6,35-millimètre) couvercle épais. ⁄ 8 de la catégorie 2 ou 3 - dedans. (9,5-millimètre) couvercle épais. ⁄ 2 de la catégorie 3 — 1 - dedans. (12,7-millimètre) couvercle épais.
- Type d'application : Boulonné, Semi-flux, Oiltight et étanche
- Préparation de surface : sablage à S2.5 + une couche de l'amorce époxyde de magasin, préparation de surface polie, galvanisée, adaptée aux besoins du client disponible.
- Certificats de classification : CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA.
Paramètres techniques principaux :
| Type | Catégorie | Plat Épaisseur |
Coupe de plate-forme Taille globale |
B | C | D | E, ° | F, ° | G | H | Je | J | K | ||||||||||
| Dans. | millimètre | Dans. | millimètre | Dans. | millimètre | Dans. | millimètre | Dans. | millimètre | Dans. | millimètre | Dans. | millimètre | Dans. | millimètre | Dans. | millimètre | ||||||
| Ⅰ | 1 | 1/4 | 6,5 | 15×23 | 381×584 | 2 | 3 3/8 | 86 | 6 3/4 | 171 | 7 | 21 | 147 | 7 1/2 | 191 | 8 | 203 | 9 1/4 | 235 | 101/2 | 267 | 4 | 102 |
| Ⅰ | 2 | 3/8 | 9,5 | 15×23 | 381×584 | 2 | 3 3/8 | 86 | 6 3/4 | 171 | 7 | 21 | 147 | 7 1/2 | 191 | 8 | 203 | 9 1/4 | 235 | 101/2 | 267 | 4 | 102 |
| Ⅰ | 3 | 1/2 | 12,5 | 15×23 | 381×584 | 2 | 3 3/8 | 86 | 6 3/4 | 171 | 7 | 21 | 147 | 7 1/2 | 191 | 8 | 203 | 9 1/4 | 235 | 101/2 | 267 | 4 | 102 |
| Ⅱ | 1 | 1/4 | 6,5 | 18×24 | 457×610 | 2 | 3 1/4 | 83 | 6 1/2 | 165 | 8 | 18 | 144 | 9 | 229 | 9 1/2 | 241 | 10 3/4 | 273 | 12 | 305 | 3 | 76 |
| Ⅱ | 2 | 3/8 | 9,5 | 18×24 | 457×610 | 2 | 3 1/4 | 83 | 6 1/2 | 165 | 8 | 21 | 144 | 9 | 229 | 9 1/2 | 241 | 10 3/4 | 273 | 12 | 305 | 3 | 76 |
| Ⅱ | 3 | 1/2 | 12,5 | 18×24 | 457×610 | 2 | 3 1/4 | 83 | 6 1/2 | 165 | 8 | 18 | 144 | 9 | 229 | 9 1/2 | 241 | 10 3/4 | 273 | 12 | 305 | 3 | 76 |
| Goujon Quantité |
Pression de conception | Poids | ||
| livre par pouce carré | kPa | livres | Kilogramme | |
| 22 | 12 | 82,7 | 78 | 35 |
| 22 | 27 | 186,2 | 100 | 45 |
| 22 | 47,9 | 330,2 | 121 | 55 |
| 24 | 8,9 | 62,1 | 88 | 40 |
| 24 | 20 | 137,9 | 114 | 52 |
| 24 | 35,6 | 245,5 | 140 | 64 |
Les dessins d'ASTM F1142 ont boulonné l'Assemblée de couverture étanche semi affleurante de trou d'homme d'Oiltight
