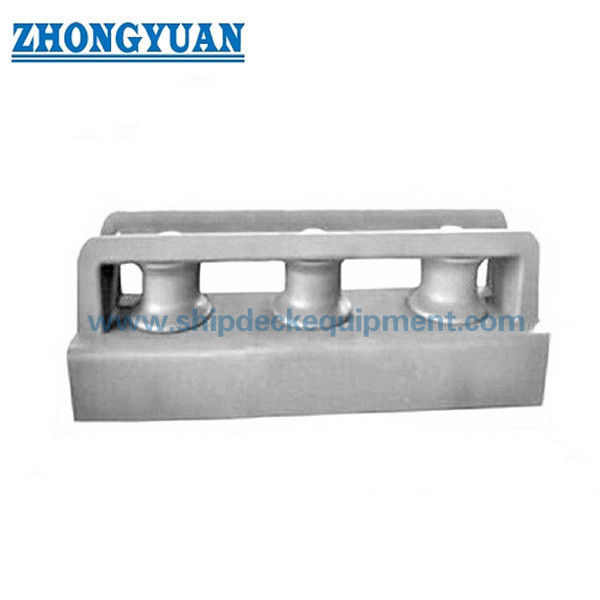

150–450mm Passe-câble fermé à 3 rouleaux | JIS F2014 DF DS Passe-câble de bord de navire en acier moulé pour amarrage
Présentation du produit
Le passe-câble fermé à 3 rouleaux JIS F2014 DF/DS est conçu pour guider le cordage d'amarrage de manière contrôlée aux postes de pont sur le flanc du navire.
La structure se compose de trois rouleaux enfermés dans un cadre de plaque supérieure, assurant un chemin de cordage défini et empêchant le cordage de s'échapper sous charge.
Comparé au passe-câble de type ouvert, la conception de type fermé offre un meilleur contrôle du cordage, ce qui le rend adapté à l'amarrage en ligne droite et aux aménagements de pont confinés.
Spécifications rapides
Diamètre des rouleaux : 150–450 mm → Détermine la compatibilité du cordage
Prise en compte de la charge : à sélectionner en fonction de la charge de rupture du cordage → Assure un fonctionnement sûr dans les conditions de travail
Type de structure : Type fermé → Chemin de cordage contrôlé
Configuration des rouleaux : 3 rouleaux → Répartition de la charge
Norme : JIS F2014-1987
Matériau : Acier moulé / Acier C-Mn
Surface : Sa2.5 + revêtement époxy
Application : Amarrage sur le flanc du navire
Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificat de test du fabricant
Principaux paramètres techniques
Remarque : Pour une sélection basée sur la charge ou une correspondance SWL, veuillez nous contacter pour une assistance technique.
| Nominal Dia. |
Rouleau | Bague | ||||||||||||||
| D | D1 | D2 | H | h | h1 | h2 | Min. t |
r | r1 | r2 | t8 | t9 | D3 | h1 | t1 | |
| 150 | 150 | 240 | 220 | 160 | 58 | 50 | 5 | 10 | 45 | 20 | 17 | 18 | 10 | 61 | 50 | 8 |
| 200 | 200 | 310 | 280 | 190 | 67 | 60 | 6 | 10 | 55 | 24 | 21 | 20 | I0 | 76 | 60 | 8.5 |
| 250 | 250 | 380 | 340 | 220 | 72 | 70 | 6 | 10 | 65 | 28 | 25 | 25 | 10 | 87 | 70 | 9 |
| 300 | 300 | 440 | 400 | 240 | 86 | 75 | 7 | 12 | 75 | 32 | 28 | 30 | 12 | 102 | 75 | 9.5 |
| 350 | 350 | 500 | 455 | 260 | 95 | 80 | 8 | 16 | 85 | 36 | 30 | 32 | 16 | 117 | 80 | 10 |
| 400 | 400 | 560 | 520 | 280 | 105 | 85 | 8 | 19 | 90 | 40 | 40 | 35 | 19 | 128 | 85 | 10.S |
| 450 | 450 | 620 | 580 | 290 | 105 | 90 | 8 | 19 | 90 | 45 | 45 | 35 | 19 | 141 | 90 | 10.5 |
| Nominal Dia. |
Rondelle | Axe | Siège et support | |||||||||||||
| D5 | D6 | t.2 | d | d 1 | t3 | l | l1 | l2 | l3 | H1 | H2 | H3 | L | L1 | L2 | |
| 150 | 10 0 | 62 | 7 | 60 | 70 | 10 | 217 | 46 | 101 | 10 | 167 | 2 | 190 | 200 | 75 | 50 |
| 200 | 120 | 77 | 8 | 75 | 90 | 10 | 263 | 55 | 125 | 15 | 197 | 2 | 230 | 230 | 75 | 50 |
| 250 | 140 | 87 | 9 | 85 | 105 | 12 | 295 | 60 | 145 | 20 | 229 | 3 | 265 | 270 | 100 | 75 |
| 300 | 180 | 102 | 10 | 100 | 125 | 14 | 331 | 65 | 160 | 25 | 249 | 3 | 320 | 300 | 100 | 75 |
| 350 | 220 | 117 | 11 | 115 | 140 | 16 | 351 | 65 | 175 | 25 | 269 | 3 | 350 | 350 | no | 90 |
| 400 | 260 | 128 | 12 | 1 25 | 155 | 18 | 381 | 70 | 190 | 30 | 291 | 4 | 380 | 400 | 110 | 90 |
| 450 | 280 | 141 | 12 | 138 | 170 | 20 | 410 | 75 | 190 | 30 | 300 | 4 | 410 | 450 | 125 | 100 |
| Nominal Dia. |
Siège et support | Vis de réglage pour bague | Pièce de contrôle | |||||||||||||
| L3 | D7 | D8 | B | t4 | t5 | r5 | r6 | W1 | W2 | Boulon Nominal Dia. |
Boulon Longueur |
No. | a | b | C | |
| 150 | 75 | 100 | 62 | 220 | 10 | 8 | 70 | 40 | 8 | 7 | M6 | 12 | 4 | 25 | 45 | 24 |
| 200 | 75 | 120 | 77 | 280 | 14 | 10 | 70 | 40 | 10 | 8 | M6 | 12 | 4 | 28 | 62 | 38 |
| 250 | 100 | 140 | 87 | 340 | 14 | 10 | 80 | 40 | 10 | 8 | MS | 20 | 4 | 35 | 85 | 50 |
| 300 | 100 | 180 | 102 | 400 | 18 | 14 | 80 | 60 | 13 | 10 | M8 | 20 | 4 | 40 | 95 | 60 |
| 350 | 125 | 220 | 174 | 450 | 18 | 14 | 90 | 60 | 13 | 10 | MS | 20 | 4 | 46 | 105 | 70 |
| 400 | 125 | 260 | 128 | 520 | 20 | 16 | 100 | 60 | 14 | 12 | MS | 20 | 4 | 55 | 125 | 80 |
| 450 | 150 | 280 | 141 | 580 | 25 | 16 | 110 | 70 | 14 | 12 | MS | 20 | 4 | 65 | 135 | 90 |
Guide de sélection
Besoin d'aide pour sélectionner la bonne taille et la bonne capacité de charge du passe-câble ? Contactez-nous pour une assistance technique.
Étape 1 – Sélectionner le diamètre des rouleaux
Étape 2 – Confirmer le type de cordage
Étape 3 – Confirmer la charge de rupture du cordage → Assurer que la taille du passe-câble correspond à la capacité du cordage
Étape 4 – Confirmer l'installation
Étape 5 – Confirmer la certification
Étape 6 – Confirmer le chemin du cordage (contrôlé)
Structure
Cadre de plaque supérieure | 3 rouleaux | Axe de broche | Palier à bague | Plaques latérales
Type fermé vs Type ouvert
Type fermé → Avec plaque supérieure, chemin de cordage contrôlé.
Type ouvert → Pas de plaque supérieure, entrée de cordage flexible.
Attributs personnalisés
Structure fermée → Empêche le cordage de s'échapper
Trois rouleaux → Répartition de la charge
Acier moulé → Durable
Guide de demande
Veuillez fournir le diamètre du cordage, le type de cordage, la position d'installation et l'exigence de certification.
Besoin d'aide pour la correspondance SWL ou de charge ? Notre équipe d'ingénierie peut vous aider à faire une sélection appropriée.
Comment ça marche
Le cordage passe à travers des rouleaux fermés assurant une direction contrôlée.
Applications
Amarrage de navire | Guidage sur le flanc du navire
Certifications et avantages
Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificat de test du fabricant
Dessin et photos
Dessin d'ensemble et photos du produit disponibles
Commande
MOQ : 1 unité | Livraison : 30–60 jours
FAQ
Q1 : Qu'est-ce que le type fermé ?
R : Avec plaque supérieure.
Q2 : Quand l'utiliser ?
R : Guidage de cordage en ligne droite.
Q3 : Différence ?
R : Le fermé contrôle le cordage, l'ouvert est flexible.
Q4 : Comment considérer la charge pour un passe-câble de type fermé ?
R : Le passe-câble doit être sélectionné en fonction du diamètre du cordage et de la charge de rupture correspondante. La structure est conçue pour guider et contrôler le cordage en toute sécurité dans des conditions de charge définies.
