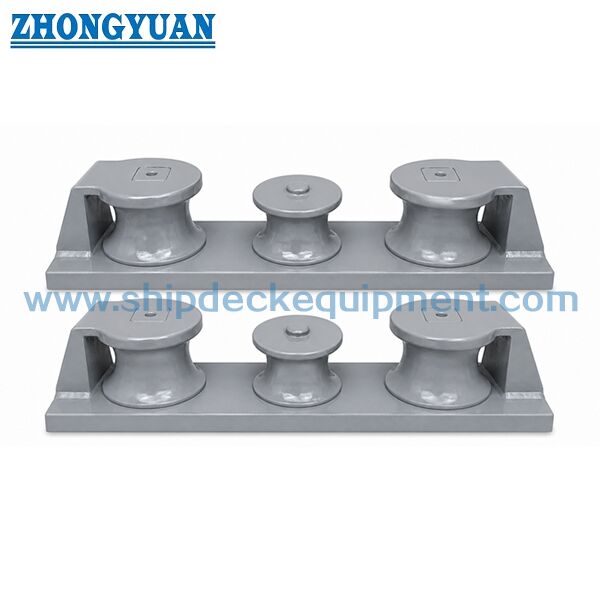

Cale-cordage marin à trois rouleaux 75–350 mm | Type C CB/T 38-1999 avec rouleaux en acier moulé
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Zhongyuan Marine Equipmen |
| Certification: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numéro de modèle: | standard ou personnalisé |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | Based on quotation |
| Détails d'emballage: | Exporter une palette standard ou un emballage personnalisé |
| Délai de livraison: | Basé sur les exigences du projet |
| Conditions de paiement: | T/T, LC |
| Capacité d'approvisionnement: | Production personnalisée en fonction des exigences du projet |
|
Détail Infomation |
|||
| Norme technique: | CB/T 38-1999 | Le type: | Rouleau simple Forme C |
|---|---|---|---|
| Diamètres des rouleaux: | 75 ~ 350mm | Rouleau non.: | Trois rouleaux |
| Poids du rouleau: | 27-1915kg | Matériels: | Acier doux, acier C-Mn, acier inoxydable, acier moulé, fonte nodulaire |
| Traitement de surface: | Sandblasting à S2.5 + une couche d'époxy premier magasin, galvanisé, poli, traitement de surface per | Certificats de classification: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, etc. |
| Mettre en évidence: | Équipement d'amarrage des navires,3 Les rouleaux,Équipement d'amarrage de bateaux à rouleaux 3 |
||
Description de produit
75 ̊350 mm Marine à trois rouleaux. CB/T 38-1999 Type C avec rouleaux en acier coulé.
Vue d'ensemble du produit
Le rouleau à trois rouleaux marine est conçu pour guider les cordes d'amarrage à travers une ouverture fixe tout en réduisant le frottement et en contrôlant la direction de la corde.
Comparée à la coque conventionnelle, la structure intégrée à trois rouleaux permet de conduire la corde dans plusieurs directions et réduit considérablement les contraintes locales et l'usure de la corde.
Ce produit est conforme à la norme CB/T 38-1999 de type C, remplaçant CB39-66 de type C.
CB/T 38-1999 adopte une structure de base soudée, offrant un transfert de charge amélioré et une intégrité structurelle plus élevée par rapport à la conception CB39-66 à boulon.
Chaque modèle correspond à une charge de rupture de corde spécifique (MBL), permettant une sélection précise basée sur la charge.
Spécifications rapides
- Structure: trois rouleaux → guidage de la corde dans plusieurs directions
- Diamètre de la corde applicable: 7 37 mm → plage de sélection standard
- Le paramètre de sélection de la clé
- Montage: base soudés (CB/T 38-1999) / boulon (CB39-66 remplaçant)
- Matériau: acier moulé → Haute résistance et durabilité
- Surface: lissée par usinage → corde de protection
- Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai du fabricant
Paramètres techniques principaux (CB/T 38-1999 type C)
| Taille nominale | Découpe maximale de la corde (kN) | Dia de câble | Dia de câbles en fibre | L | B. Pour | H est | L1 | D | Poids (kg) |
| 75 | 23.3 | 7.4 | 12 | 550 | 170 | 116 | 150 | 75 | 27 |
| 100 | 52.5 | 11 | 18 | 750 | 200 | 147 | 210 | 100 | 60 |
| 125 | 93.4 | 15 | 24 | 920 | 250 | 173 | 260 | 125 | 116 |
| 150 | 145.8 | 18.5 | 30 | 1120 | 300 | 201 | 320 | 150 | 198 |
| 200 | 246.6 | 24 | 40 | 1420 | 370 | 251 | 410 | 200 | 398 |
| 250 | 373.6 | 30 | 48 | 1780 | 470 | 300 | 520 | 250 | 767 |
| 300 | 472.7 | 33.5 | 56 | 2120 | 550 | 353 | 620 | 300 | 1240 |
| 350 | 583.5 | 37.5 | 64 | 2440 | 640 | 386 | 720 | 350 | 1915 |
Base de charge et de sélection
Le "maximum de rupture de la corde (kN) " désigne la charge de rupture maximale (MBL) de la corde applicable.
Chaque taille de broche est adaptée à un niveau de résistance de corde correspondant.
SWL de référence ≈ MBL de corde ÷ Facteur de sécurité (généralement 1,5 ∼ 2,0).
Le bouchon est conçu pour résister à des charges égales ou supérieures à la résistance à la rupture de la corde, assurant ainsi la sécurité de la structure dans des conditions extrêmes.
Guide de sélection
Étape 1: Sélectionnez le diamètre de la corde → Selon la taille de la ligne d'amarrage
Étape 2 Confirmer la charge de rupture de la corde (MBL) → Paramètre de sélection primaire
Étape 3: Sélectionnez la taille de la corde → Faites correspondre le diamètre de la corde et le MBL
Étape 4: confirmer le type d'installation → soudé (nouveau) / boulonné (remplacement)
Étape 5 Confirmer l'exigence de certification
Note d'ingénierie
CB/T 38-1999 introduit une correspondance basée sur la charge, où chaque modèle correspond à une résistance de rupture spécifique de la corde.
Cela assure un meilleur alignement entre la conception du système d'amarrage et les charges opérationnelles réelles.
La structure
Trois rouleaux. Corps de coulée. Base soudée. Structure renforcée.
Attributs personnalisés
Conception à trois rouleaux → Répartition de la charge et réduction de l'usure des cordes
Rouleaux à rotation libre → Réduire au minimum le frottement
Corps en acier de coulée → Haute résistance
Surface de contact lisse → Corde de protection
Guide de l'enquête
Indiquer le diamètre de la corde, la MBL de la corde, le type d'installation, le type de récipient et les exigences de certification.
Comment fonctionne- t- il?
La corde passe par le choc → les rouleaux tournent → la friction est réduite → la corde est guidée en douceur → l'usure est minimisée.
Applications
Vue avant du navire. Pointe arrière du navire. Bulwark.
Certifications et avantages
Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai du fabricant
Dessin et photos
Dessin général et photos du produit
Commande
Spécifier: taille, matériau, revêtement, certification
Questions fréquentes
Q1: Pourquoi utiliser trois rouleaux?
R: Pour réduire la friction, répartir la charge et protéger la corde d'amarrage.
Q2: Les rouleaux tournent-ils?
R: Oui, tous les rouleaux tournent librement pour minimiser l'usure.
Q3: Comment choisir la taille?
R: Selon le diamètre de la corde et la charge de rupture de la table.
Q4: Quelle norme choisir pour mon projet?
R: Pour les projets de construction neuve, il est recommandé de mettre à jour les normes telles que CB/T 38-1999 ou les exigences de la société de classification.
Pour les récipients existants, les dimensions CB 39-66 sont généralement utilisées pour le remplacement direct.
