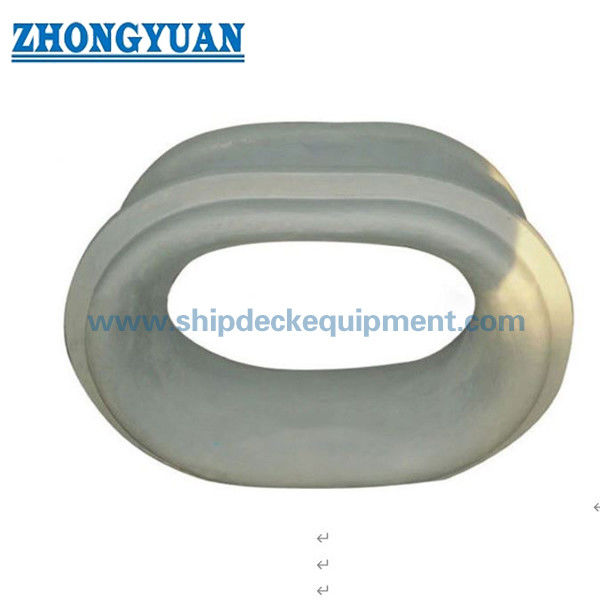

Bollard d'amarrage | Guide-câble en acier moulé avec bord arrondi lisse (Type A CB34)
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Zhongyuan Marine Equipmen |
| Certification: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numéro de modèle: | standard ou personnalisé |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | Based on quotation |
| Détails d'emballage: | Exporter une palette standard ou un emballage personnalisé |
| Délai de livraison: | Basé sur les exigences du projet |
| Conditions de paiement: | T/T, LC |
| Capacité d'approvisionnement: | Production personnalisée en fonction des exigences du projet |
|
Détail Infomation |
|||
| Taper: | Tapez A | Lieu d'origine: | Moulage d'acier C-Mn, moulage d'acier inoxydable, peut également fournir de l'acier spéc |
|---|---|---|---|
| Norme technique: | CB 34-76 | poids: | 16,4-171kg |
| Traitement de surface: | sablage au S2.5 + une couche de primer époxy, acier inoxydable poli, traitement de surface sur mesur | Certificats de classification: | CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS |
| Mettre en évidence: | Pièces de chauffage pour les véhicules à moteur,CB 34 Choc d'amarrage de type A |
||
Description de produit
Le moteur de moulage de l'arc-en-ciel. Guide de la corde en acier coulé avec bord de rayon lisse.
Vue d'ensemble du produit
Le pivot d'amarrage de rempart de marine est conçu pour guider et contrôler les cordes d'amarrage dans une direction fixe sur le pont ou le rempart du navire.
Une construction en acier de coulée de haute qualité assure une résistance structurelle et une durabilité à long terme lors d'opérations d'amarrage répétées.
Un contrôle strict de la qualité de la coulée élimine les défauts tels que les fissures, le rétrécissement et les inclusions, assurant ainsi une performance fiable.
Tous les bords de contact de la corde sont conçus avec des profils à rayon lisse (R) pour minimiser l'abrasion et protéger efficacement les lignes d'amarrage.
Spécifications rapides
- Type: type A → conception du bouclier ouvert
- Norme: CB34-76 → Norme marine éprouvée
- Matériau: acier moulé / acier inoxydable → Haute résistance et durabilité
- Structure: monté sur le rempart → contrôle de direction de la corde
- Surface: lissée lisse + bords R → Réduire l'usure de la corde
- Poids: 16,4171 kg → large gamme de tailles
- Application: guidage et protection de la corde → Réduction de l'abrasion
- Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai du fabricant
Principaux paramètres techniques
| Dia du câble | Enveloppe de lin | Dia de nylon | L | L1 | L2 | B. Pour | B1 | B2 | t | b1 | b2 | b3 | R | R1 | L3 d' ouverture | B3 | Le poids |
| 18.5 | 160 | 35 | 200 | 300 | 340 | 130 | 230 | 270 | 18 | 18 | 110 | 9 | 58 | 20 | 310 | 240 | 16.4 |
| 22.5 | 200 | 45 | 260 | 400 | 450 | 170 | 310 | 360 | 22 | 25 | 160 | 10 | 84 | 30 | 415 | 325 | 40.4 |
| 28.0 | 230 | 55 | 320 | 465 | 515 | 200 | 345 | 395 | 25 | 28 | 175 | 12 | 95 | 30 | 480 | 360 | 57.0 |
| 33.5 | 270 | 70 | 400 | 572 | 632 | 260 | 430 | 490 | 30 | 32 | 200 | 15 | 108 | 35 | 592 | 450 | 95.6 |
| 43.5 | 325 | 90 | 480 | 685 | 755 | 310 | 525 | 595 | 35 | 35 | 240 | 18 | 126 | 45 | 705 | 545 | 171.0 |
Guide de sélection
Étape 1 Choisissez le diamètre de la corde → Faites correspondre la taille du câble
Étape 2 Confirmer le type de corde → acier / fibre
Étape 3 Confirmer l'installation → Bureau ou bord de pont
Étape 4 Confirmer la taille de l'ouverture → Conformité de la structure
Étape 5 Confirmer l'exigence de certification
La structure
Corps de coulée. Ouverture de bord arrondi (conception en R). Surface de contact lisse de la corde. Structure renforcée.
Attributs personnalisés
- Contrôle de la qualité de la coulée → structure sans défaut, sans fissures ni rétrécissement
- Bords R arrondis → Réduire au minimum l'abrasion de la corde et prolonger la durée de vie
- Surface lisse et polie → Réduction du frottement pendant le fonctionnement
- Montage du rempart → Contrôle de direction et protection de la corde
Guide de l'enquête
Indiquer le diamètre de la corde, l'emplacement de l'installation, la taille de l'ouverture et les exigences de certification.
Comment fonctionne- t- il?
La corde passe à travers l'ouverture de la corde → direction guidée → bord R réduit la concentration de contrainte → protège la corde et assure un fonctionnement en douceur.
Applications
Le rempart du navire.
Certifications et avantages
Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai du fabricant
Dessin et photos

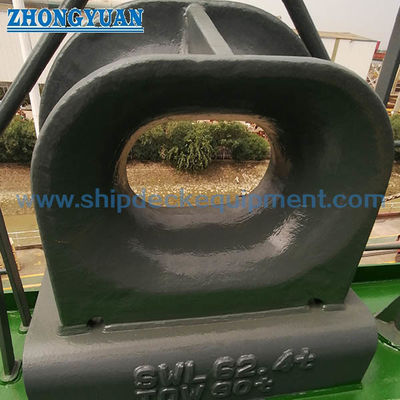

Dessin général et photos du produit
Commande
Spécifiez: Type A. Taille. Matériau. Traitement de surface. Certification.
Questions fréquentes
Q1: Pourquoi utiliser un broyeur à bords arrondis?
R: Pour réduire l'usure de la corde et prévenir les dommages.
Q2: Quel matériau est utilisé?
R: Coulée en acier ou en acier inoxydable.
Q3: Comment choisir la taille?
R: Basé sur le diamètre de la corde et les dimensions d'ouverture.
