Déclencheur de serrage de câble de chaîne d'ancrage DIN 81860 | Fixation d'extrémité étanche/non étanche

Déclencheur de serrage de câble de chaîne d'ancrage DIN 81860 | Fixation d'extrémité étanche/non étanche

Présentation du produit

Le déclencheur de serre-câble de chaîne d'ancre DIN 81860 est un dispositif de fixation d'extrémité pour les câbles de chaîne d'ancre à bord des navires. Il est normalement disposé à l'extrémité intérieure de la chaîne d'ancre dans le système de puits à chaîne, où l'extrémité de la chaîne doit être sécurisée pendant le service normal et libérée lorsque le navire a besoin d'un déchargement d'urgence de la chaîne d'ancre.

Cette page couvre les options d'alimentation étanches et non étanches. La version étanche est sélectionnée lorsque des performances d'étanchéité sont requises autour du puits à chaîne ou de la limite étanche associée, tandis que la version non étanche est utilisée lorsque le dessin d'installation ne nécessite pas de fonction d'étanchéité. L'édition standard finale, la qualité de la chaîne, la qualité du matériau, l'interface d'installation, la disposition de libération et les exigences de test d'étanchéité doivent être confirmées avant la production.

Spécifications rapides

• Type de produit : serre-câble de chaîne d'ancre / libérateur de chaîne d'ancre / fixation d'extrémité → sécurise l'extrémité intérieure de la chaîne et permet un déverrouillage d'urgence selon la disposition du navire.
• Référence standard : DIN 81860-1999 tel que fourni par le projet → les éditions actuelles DIN 81860-1 / DIN 81860-2 peuvent être vérifiées si le chantier naval exige la dernière norme.
• Diamètre nominal de la chaîne : 36 mm à 152 mm dans le tableau fourni → convient à une large gamme de tailles de chaînes d'ancre de navire.
• Qualité de la chaîne d'ancrage : applicable aux chaînes d'ancrage de grade 2 et de grade 3 → la qualité finale de la chaîne et la portée de l'approbation de classe doivent être confirmées par les spécifications du projet.
• Option étanche : version étanche ou non étanche → le test de fonctionnement d'étanchéité, la pression, la durée et l'exigence d'un témoin doivent être confirmés avant commande.
• Options de matériaux : acier C-Mn, acier moulé ou acier inoxydable → la qualité exacte du matériau, le traitement thermique et la traçabilité doivent suivre les exigences du projet.
• Traitement de surface : sablage Sa 2,5 + apprêt d'atelier époxy à une couche, revêtement galvanisé, acier inoxydable poli ou personnalisé → la finition finale doit correspondre au plan de revêtement du récipient.
• Portée du certificat : certificat de fabricant, certificat de matériau, inspection de classe et enregistrement de test d'étanchéité disponibles selon les exigences de la commande.

Principaux paramètres techniques

Guide de sélection et de demande

• Étape 1 : Confirmez l'édition de la norme DIN 81860, le nom du produit et si le projet nécessite une construction étanche ou non étanche.
• Étape 2 : Confirmez le diamètre nominal de la chaîne, la qualité de la chaîne, la disposition des maillons d'extrémité et si le produit est destiné à une nouvelle construction, à une réparation ou à un remplacement.
• Étape 3 : Confirmez la position d'installation, le casier à chaîne/l'interface de cloison, l'espace de fonctionnement disponible, la direction de libération et le renforcement environnant par dessin.
• Étape 4 : Confirmer les exigences en matière de matériaux : acier C-Mn, acier moulé, acier inoxydable ou matériau de projet spécial avec traçabilité du certificat.
• Étape 5 : Confirmer le traitement de surface et la portée de l'inspection : apprêt d'atelier, finition galvanisée, polissage de l'acier inoxydable, inspection de classe et test de fonction d'étanchéité si nécessaire.
• Étape 6 : Fournissez la quantité, la destination de livraison, le délai de livraison requis, le type de navire, les exigences de la société de classification, le dessin GA et les photos de référence si disponibles.

Structure

Corps serre-câble | Interface de fixation des extrémités de chaîne | Disposition de libération/glissement | Accès à l'exploitation ou à la libération | Option d'étanchéité | Option non étanche | Puits à chaîne / interface d'installation de cloison | Protection des surfaces

Avantages de la sécurité et de l'ingénierie des casiers à chaînes

• La gamme dimensionnelle DIN 81860 permet de faire correspondre le dispositif de fixation d'extrémité au diamètre de chaîne d'ancrage spécifié, réduisant ainsi l'ambiguïté lors du remplacement ou du devis.
• Les versions étanches et non étanches peuvent être séparées au stade de l'enquête, ce qui évite l'utilisation d'un produit non étanche lorsque l'agencement de la cuve nécessite une étanchéité parfaite.
• Le dispositif prend en charge la logique de libération de chaîne d'urgence : l'extrémité de la chaîne d'ancre est normalement sécurisée et la connexion d'extrémité peut être libérée lorsque l'agencement du navire nécessite le sacrifice de l'ancre dans des conditions dangereuses.
• Pour les projets étanches, la structure d'étanchéité, les détails du joint ou du joint torique, la pression d'essai, la durée du test et la portée du témoin de classe doivent être confirmés au lieu de supposer une condition de test universelle.
• La sélection des matériaux peut être ajustée pour les projets en acier C-Mn, en acier moulé ou en acier inoxydable, mais la nuance exacte, le processus de soudage/coulée et la traçabilité du certificat doivent être définis avant la production.
• La préparation de la surface, telle que le sablage Sa 2,5 et l'apprêt d'atelier époxy, aide à fournir une condition de base contrôlée pour le revêtement final de la cuve, tandis que la finition galvanisée ou polie en acier inoxydable peut être discutée lorsque cela est spécifié.
• Pour les projets de remplacement, l'interface du casier à chaîne existante, la position du trou, la connexion du maillon d'extrémité et le jeu de fonctionnement disponible doivent être vérifiés avant de confirmer l'interchangeabilité.

Attributs personnalisés

• Norme : DIN 81860-1999 → à utiliser lorsque les spécifications du chantier naval ou du propriétaire exigent cette fixation d'extrémité de chaîne d'ancre standard allemande.
• Vérification de la norme actuelle : DIN 81860-1 / DIN 81860-2:2022 → confirmer si le projet nécessite toujours l'édition 1999 ou la dernière édition DIN.
• Version : étanche/non étanche → choisissez en fonction des limites du casier à chaîne, des exigences d'étanchéité et du dessin d'installation.
• Diamètre nominal de la chaîne : 36–152 mm → sélectionner strictement en fonction de la taille de la chaîne d'ancrage et de la disposition des maillons d'extrémité.
• Qualité de la chaîne d'ancrage : Grade 2/Grade 3 tel que fourni → la qualité finale, la base des règles de classe et les exigences d'acceptation doivent être confirmées.
• Matériau : acier C-Mn / acier moulé / acier inoxydable → nuance exacte et portée du certificat à confirmer avant la commande.
• Test de fonction d'étanchéité : disponible selon les exigences du projet → pression, durée, méthode d'inspection et exigence de témoin à confirmer.
• Traitement de surface : Sablage Sa 2,5 + apprêt d'atelier époxy / galvanisé / personnalisé → l'état final de la surface doit suivre les spécifications de revêtement du récipient.
• Exigence de certificat : disponible sur demande → le certificat de classe, le certificat de fabricant, le certificat de matériau et le dossier de test sont organisés en fonction de la portée de la commande confirmée.

Comment ça marche

L'extrémité de la chaîne d'ancre est connectée au déclencheur de serrage → L'extrémité de la chaîne reste sécurisée pendant le service normal → L'opérateur active le dispositif de libération lorsqu'un déchargement d'urgence est requis → L'extrémité de la chaîne est libérée du point de fixation → L'ancre et la chaîne peuvent s'épuiser conformément à la procédure d'urgence du navire

Applications

Puits à chaîne d'ancre | Fixation d'extrémité de chaîne d'ancre | Système de largage d'urgence de la chaîne d'ancre | Aménagement d'ancrage pour navires | Navires commerciaux | Projets de nouvelle construction | Projets de réparation et de remplacement | Installations de puits à chaînes étanches ou non

Certifications et avantages

Les certificats peuvent être organisés en fonction des exigences du projet, de la portée de l'inspection, de la traçabilité des matériaux, des exigences de test d'étanchéité et de la procédure d'approbation de la société de classe.

Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat de test des fabricants.

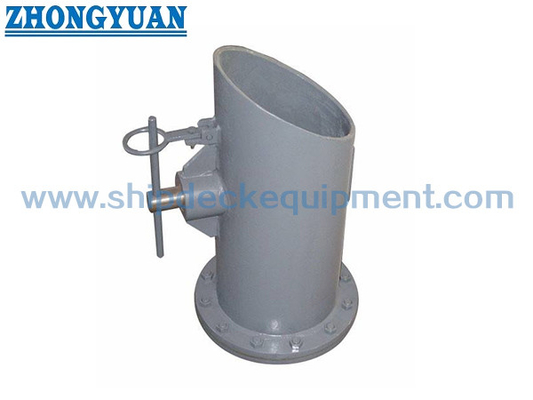

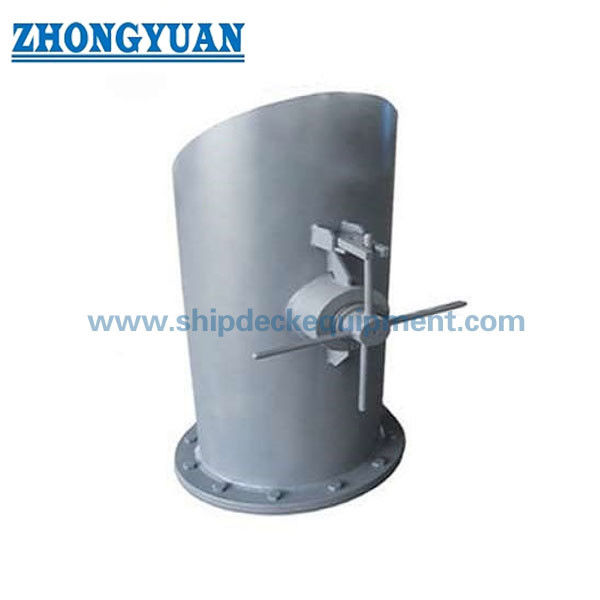

Dessin et photos

FAQ

Q1 : Quelle est la différence entre la version étanche et non étanche ?

A1 : La version étanche est utilisée lorsque l'installation nécessite une étanchéité autour du puits à chaîne ou de la limite étanche associée. La version non étanche est utilisée lorsqu'aucune fonction d'étanchéité n'est requise. La pression d'essai, la durée de l'essai, les détails d'étanchéité et les exigences en matière de témoin de classe doivent être confirmées pour les projets étanches.

Q2 : Ce produit est-il identique à un bouchon de chaîne de pont ?

A2 : Non. Un déclencheur de serre-câble de chaîne d'ancre DIN 81860 est un dispositif de fixation/déverrouillage d'extrémité pour l'extrémité intérieure de la chaîne d'ancre. Un arrêt de chaîne est normalement disposé sur le pont pour maintenir et guider la chaîne lors des opérations d'ancrage. Les deux produits ne doivent pas être mélangés dans les dessins ou les devis.

Q3 : Quelles informations sont nécessaires avant le devis ?

A3 : Veuillez confirmer l'édition standard, la version étanche ou non étanche, le diamètre de la chaîne, la qualité de la chaîne, le matériau, le traitement de surface, la quantité, les exigences du certificat, les exigences du test d'étanchéité, le dessin d'installation, la destination de livraison et le délai de livraison requis.
