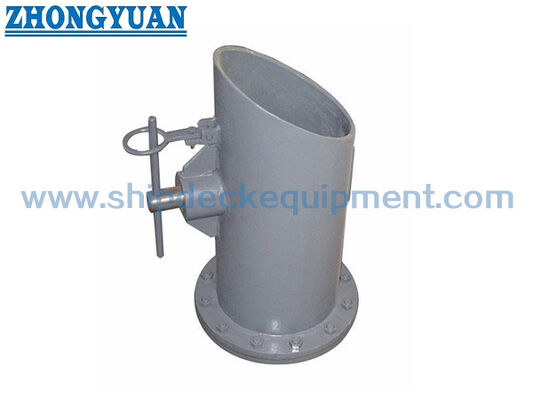

Déclencheur de serrage de câble de chaîne d'ancrage DIN 81860 | Fixation d'extrémité étanche/non étanche

DIN 81860 Anchor Chain Cable Clench Releaser

Vue d'ensemble du produit

Le débrancheur de câble de la chaîne d'ancrage DIN 81860 est un dispositif de fixation à l'extrémité des câbles de la chaîne d'ancrage à bord des navires.Il est normalement disposé à l'extrémité interne de la chaîne d'ancrage dans le système de serrure de chaîne, où l'extrémité de la chaîne doit être fixée pendant le fonctionnement normal et relâchée lorsque le navire a besoin d'une décharge d'urgence de la chaîne d'ancrage.

Cette page couvre les options d'alimentation étanche et non étanche. La version étanche est sélectionnée lorsque des performances d'étanchéité sont requises autour du casier de la chaîne ou de la limite étanche associée,tandis que la version étanche est utilisée lorsque le dessin d'installation ne nécessite pas de fonction d'étanchéitéL'édition standard finale, la qualité de la chaîne, la qualité du matériau, l'interface d'installation, l'arrangement de libération et les exigences de test d'étanchéité doivent être confirmées avant la production.

Spécifications rapides

• Type de produit: serrage du câble de la chaîne d'ancrage / relâcheur de la chaîne d'ancrage / fixation à l'extrémité → fixe l'extrémité interne de la chaîne et permet le relâchement d'urgence selon la disposition du récipient.
• Référence standard: DIN 81860-1999 comme fourni par le projet → les éditions actuelles de DIN 81860-1 / DIN 81860-2 peuvent être vérifiées si le chantier naval exige la norme la plus récente.
• Diamètre nominal de la chaîne: 36 mm à 152 mm dans le tableau fourni → adapté à une large gamme de tailles de chaînes d'ancrage de navires.
• Grade de chaîne d'ancrage: applicable aux chaînes d'ancrage de grade 2 et de grade 3 → le grade final de chaîne et la portée de l'approbation de classe doivent être confirmés par le cahier des charges du projet.
• Option étanche: version étanche ou non étanche → test de fonction étanche, pression, durée et besoin de témoins doivent être confirmés avant commande.
• Options de matériau: acier C-Mn, acier moulé ou acier inoxydable → la qualité exacte du matériau, le traitement thermique et la traçabilité doivent suivre les exigences du projet.
• Traitement de surface: Sa 2,5 soufflage + une couche de primer d'atelier époxy, galvanisé, poli en acier inoxydable ou revêtement sur mesure → finition finale doit correspondre au plan de revêtement du récipient.
• Portée du certificat: certificat de fabricant, certificat de matériau, inspection de classe et dossier d'essai étanche disponible selon les exigences de la commande.

Principaux paramètres techniques

Guide de sélection et d'enquête

• Étape 1: confirmer l'édition standard DIN 81860, le nom du produit et si le projet nécessite une construction étanche ou non.
• Étape 2: Confirmer le diamètre nominal de la chaîne, la qualité de la chaîne, l'arrangement des maillons terminaux et si le produit est destiné à la construction neuve, à la réparation ou au remplacement.
• Étape 3: Confirmer par dessin la position d'installation, l'interface entre la serrure à chaîne et la cloison, l'espace d'exploitation disponible, la direction de relâchement et le renforcement environnant.
• Étape 4: Confirmer les exigences en matière de matériaux: acier C-Mn, acier moulé, acier inoxydable ou matériau de projet spécial avec traçabilité certifiée.
• Étape 5: Confirmer le traitement de surface et la portée de l'inspection: imprimante, finition galvanisée, polissage en acier inoxydable, inspection de classe et test de fonction étanche si nécessaire.
• Étape 6: Indiquer la quantité, la destination de livraison, le délai de livraison requis, le type de navire, les exigences de la société de classification, le dessin de l'AG et les photos de référence, le cas échéant.

La structure

Cable clench body | Chain end fastening interface | Release / slip arrangement | Operating or release access | Watertight sealing option | Non-watertight option | Chain locker / bulkhead installation interface | Surface protection

Sécurité et avantages en ingénierie des casiers en chaîne

• La gamme de dimensions DIN 81860 permet de faire correspondre le dispositif de fixation de l'extrémité avec le diamètre de la chaîne d'ancrage spécifié, réduisant ainsi l'ambiguïté lors du remplacement ou de la cotation.
• Les versions étanches et non étanches peuvent être séparées au stade de l'enquête, ce qui évite l'utilisation d'un produit non scellant lorsque l'agencement du récipient exige une intégrité étanche.
• Le dispositif prend en charge la logique de déverrouillage de la chaîne d'urgence: l'extrémité de la chaîne d'ancrage est normalement fixée,et la connexion finale peut être libérée lorsque l'arrangement du navire nécessite le sacrifice d'ancrage dans des conditions dangereuses.
• Pour les projets étanches, la structure d'étanchéité, les détails du joint ou de l'anneau O, la pression d'essai, la durée de l'essai et la portée des témoins de classe doivent être confirmés au lieu d'assumer une condition d'essai universelle.
• La sélection des matériaux peut être ajustée pour les projets en acier C-Mn, en acier coulé ou en acier inoxydable, mais la qualité exacte, le processus de soudage / coulée,et la traçabilité des certificats doit être définie avant la production.
• La préparation de surface telle que le soufflage Sa 2.5 et le primer d'atelier époxy contribuent à fournir une condition de base contrôlée pour le revêtement final du récipient,tandis que la finition polissée galvanisée ou en acier inoxydable peut être discutée lorsque spécifiée.
• Pour les projets de remplacement, il convient de vérifier l'interface de la serrure de chaîne existante, la position du trou, la connexion du maillon d'extrémité et la clearance de fonctionnement disponible avant de confirmer l'interchangeabilité.

Attributs personnalisés

• Norme: DIN 81860-1999 → utilisation lorsque le chantier naval ou les spécifications du propriétaire exigent cette fixation de la chaîne d'ancrage standard allemande.
• Vérification standard actuelle: DIN 81860-1 / DIN 81860-2:2022 → confirmer si le projet nécessite toujours l'édition 1999 ou la dernière édition DIN.
• Version: étanche / non étanche → choisir selon la limite du casier en chaîne, les exigences d'étanchéité et le dessin d'installation.
• Diamètre nominal de la chaîne: 36152 mm → sélectionné strictement en fonction de la taille de la chaîne d'ancrage et de la disposition des maillons de bout.
• Grade de la chaîne d'ancrage: Grade 2 / Grade 3 comme fourni → la note finale, la base de la règle de la classe et l'exigence d'acceptation doivent être confirmées.
• Matériau: acier C-Mn / acier moulé / acier inoxydable → qualité exacte et portée du certificat à confirmer avant commande.
• Test de fonction étanche à l'eau: disponible selon les exigences du projet → pression, durée, méthode d'inspection et besoin de témoins à confirmer.
• Traitement de surface: Sa 2,5 soufflage + imprégnation époxy / galvanisé / personnalisé → l'état final de la surface doit suivre les spécifications de revêtement du récipient.
• Exigence de certificat: disponible sur demande → certificat de classe, certificat de fabricant, certificat de matériau et dossier de test sont organisés selon la portée de la commande confirmée.

Comment fonctionne- t- il?

Anchor chain end is connected to the clench releaser → Chain end remains secured during normal service → Operator activates the release arrangement when emergency discharge is required → Chain end is released from the fastening point → Anchor and chain can run out according to the vessel emergency procedure

Applications

Anchor chain locker | Anchor chain end fastening | Emergency anchor chain release system | Ship anchoring arrangement | Commercial vessels | Newbuilding projects | Repair and replacement projects | Watertight or non-watertight chain locker installations

Certifications et avantages

Les certificats peuvent être organisés en fonction des exigences du projet, de la portée de l'inspection, de la traçabilité des matériaux, des exigences en matière de test étanche et de la procédure d'approbation de la société de classe.

Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai du fabricant

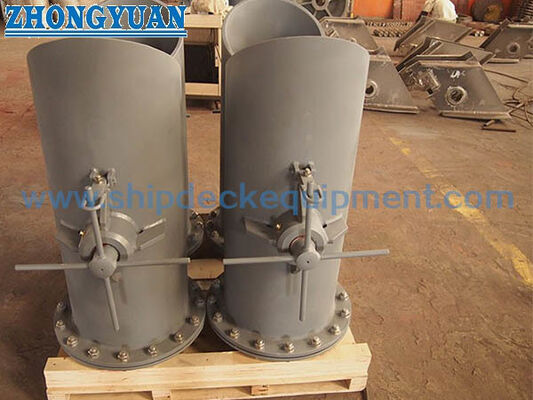

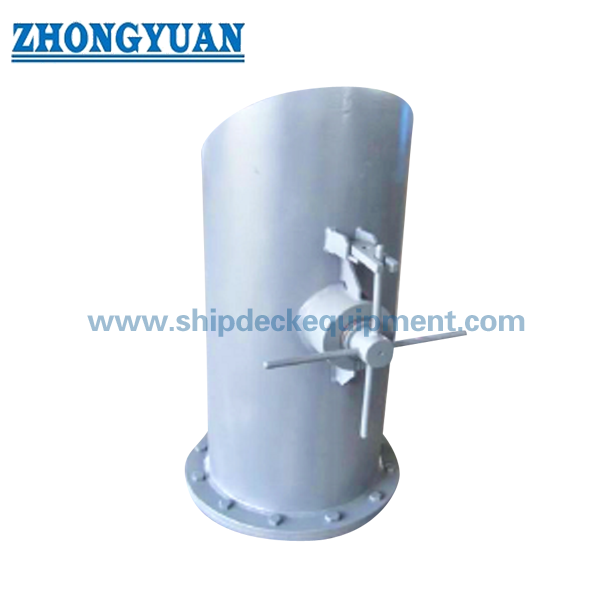

Dessin et photos

Questions fréquentes

Q1: Quelle est la différence entre la version étanche et non étanche?

A1: La version étanche est utilisée lorsque l'installation nécessite un scellement autour du casier à chaîne ou d'une limite étanche connexe.La version étanche est utilisée lorsqu'aucune fonction d'étanchéité n'est requise.La pression d'essai, la durée de l'essai, les détails d'étanchéité et l'exigence de témoins de classe doivent être confirmés pour les projets étanches.

Q2: Ce produit est-il le même qu'un bouchon de chaîne de pont?

A2: N° Un détachement de câble de la chaîne d'ancrage DIN 81860 est un dispositif de fixation/détachement de l'extrémité de la chaîne d'ancrage interne.Un bouchon de chaîne est normalement placé sur le pont pour maintenir et guider la chaîne pendant les opérations d'ancrageLes deux produits ne doivent pas être mélangés dans les dessins ou les devis.

Q3: Quelles informations sont nécessaires avant le devis?

A3: Veuillez confirmer l'édition standard, la version étanche ou non, le diamètre de la chaîne, la qualité de la chaîne, le matériau, le traitement de surface, la quantité, l'exigence de certificat, l'exigence d'essai d'étanchéité,dessin d'installation, destination de livraison et délai de livraison requis.
