Serre-câble étanche pour chien de 50-120 mm | Dispositif de largage de chaîne d'ancre pour amarrage de navire

50–120mm Chaine étanche type chien | Dispositif de libération de chaîne d'ancre pour mouillage de navire

Présentation du produit

Le cliquet de chaîne étanche type chien CB/T 3143 est conçu comme un composant de sécurité essentiel pour les systèmes de libération de chaîne d'ancre.

Il convient aux chaînes d'ancre de grade 2 et 3 avec des diamètres de 50 mm à 120 mm.

Équipé d'une structure d'étanchéité à joint torique, il assure l'intégrité étanche du puits de chaîne dans des conditions de pression testées.

Le dispositif permet le maintien contrôlé et la libération d'urgence de la chaîne d'ancre, protégeant la sécurité du navire en cas de surcharge.

Spécifications rapides

• Diamètre de chaîne : 50–120 mm → Définit la compatibilité avec la chaîne d'ancre
• Grade de chaîne : Grade 2 / Grade 3 → Niveau de résistance applicable
• Pression d'étanchéité : 0,03 MPa / 5 min → Assure l'étanchéité du puits de chaîne
• Mécanisme de libération : Type chien + marteau → Permet une libération rapide
• Logique de résistance de goupille : 15–30 % de la charge de rupture → Protection contre les défaillances contrôlées
• Joint : Caoutchouc torique → Assure la performance d'étanchéité
• Lubrification : Goupille à canal de graisse → Fonctionnement fluide
• Matériau : Acier C-Mn / acier inoxydable → Résistance et durabilité
• Surface : Sa2.5 + apprêt → Protection contre la corrosion

Paramètres techniques principaux

Guide de sélection

Étape 1 – Sélectionner le diamètre de chaîne → 50–120 mm basé sur la chaîne d'ancre

Étape 2 – Confirmer le grade de chaîne → Grade 2 ou Grade 3

Étape 3 – Confirmer l'exigence d'étanchéité → Requis pour l'étanchéité du puits de chaîne

Étape 4 – Confirmer l'exigence de libération → Libération rapide d'urgence nécessaire

Étape 5 – Confirmer la logique de sécurité de la goupille → Rupture contrôlée en cas de surcharge

Étape 6 – Confirmer la certification → Exigence de la société de classification

Structure

Corps | Mécanisme de verrouillage à chien | Goupille de libération | Joint torique | Goupille de lubrification | Système de libération par marteau

Attributs personnalisés

• Diamètre de chaîne : 50–120 mm → Compatibilité
• Joint d'étanchéité : Torique → Empêche l'infiltration d'eau
• Libération : Fonctionnement au marteau → Libération d'urgence rapide
• Résistance de la goupille : 15–30 % de la charge de rupture → Protection de sécurité
• Lubrification : Gorge de graisse → Fonctionnement fluide
• Matériau : Acier C-Mn → Résistance structurelle
• Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificat de test du fabricant

Guide de demande

Veuillez fournir le diamètre de la chaîne, le grade de la chaîne, l'exigence d'étanchéité et l'exigence de certification de classe.

Comment ça marche

La chaîne est verrouillée par le mécanisme à chien. En cas d'urgence, la goupille peut être libérée par un marteau, permettant à la chaîne de se dérouler en toute sécurité. La goupille est conçue pour se rompre sous une surcharge contrôlée, assurant la sécurité du navire.

Applications

Puits de chaîne d'ancre | Système de libération d'urgence de chaîne | Système de sécurité de navire

Certifications et avantages

Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS ; testé étanche, conception de sécurité à libération contrôlée, mécanisme de verrouillage fiable.

Dessin et photos

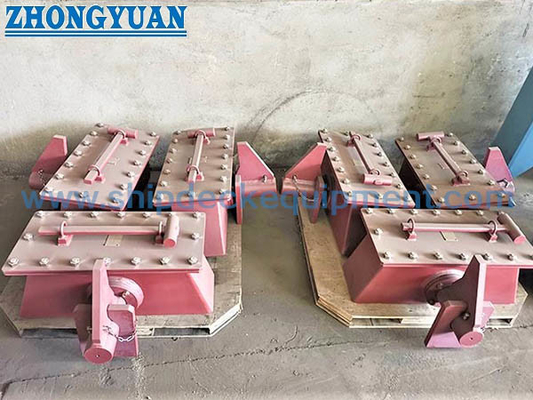

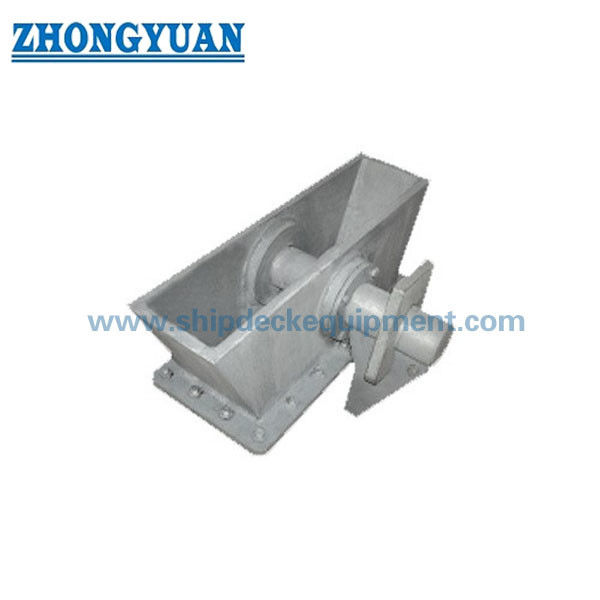

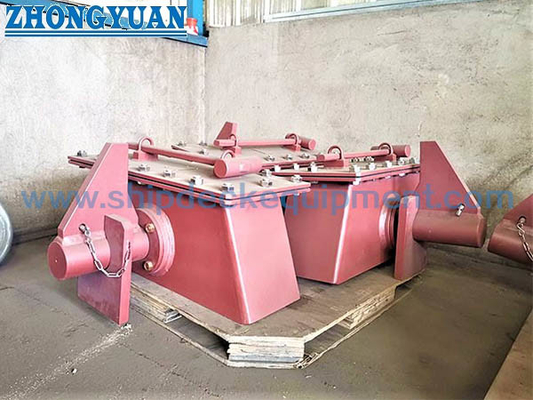

Dessin d'ensemble | Schéma d'installation | Photos du produit

Commande

MOQ : 1 | Livraison : 30–60 jours

FAQ

Q1 : Quelle est la fonction du cliquet de chaîne type chien ?

R : Il maintient et libère la chaîne d'ancre en toute sécurité.

Q2 : Comment fonctionne la goupille de sécurité ?

R : Elle se rompt sous 15–30 % de la charge de rupture de la chaîne pour assurer une libération d'urgence.

Q3 : Pourquoi une conception étanche ?

R : Pour maintenir l'étanchéité du puits de chaîne et empêcher l'infiltration d'eau.
