Le type de JIS F 2025 un type détachable chaîne de prise d'ancre d'ancre serre l'équipement d'amarrage de bateau

Une prise détachable, une chaîne d'ancrage, une prise de câble. JIS F 2025 Type A.

Vue d'ensemble du produit

Le câble détachable JIS F 2025 de type A est un raccord à chaîne utilisé pour fixer l'extrémité amère de la chaîne d'ancrage à la cloison de la chaîne.Son emplacement détachable de bouchon / couvercle et de broche fournit un moyen contrôlé de libérer la connexion de la chaîne lorsqu' une procédure d' abandon d' urgence approuvée exige que la chaîne d' ancrage soit relâchéeIl ne s'agit pas d'un bouchon de chaîne de pont, d'un élévateur, d'un élément de remorquage ou d'un dispositif de manutention d'ancrage de routine.

Les données dimensionnelles fournies suivent le JIS F 2025:1992. JIS F 2025:2021 est l'édition active actuelle, de sorte que les nouveaux bâtiments et les commandes liées à la classe devraient confirmer l'édition réglementaire avant la cotation.La sélection doit être basée sur le diamètre nominal de la chaîne d'ancrage, la qualité de la chaîne et la charge de projet, la géométrie de la cloison de la chaîne, l'accès au dégagement, l'interface de soudage, les exigences d'étanchéité, le système de revêtement et la portée requise de l'inspection.

Spécifications rapides

• Fonction du produit: la fixation à la fin amère de la chaîne d'ancrage dans la serrure de la chaîne → assure une connexion définie à la cloison de la chaîne de la serrure et un dispositif de relâchement amovible.
• Standard et type: JIS F 2025 Type A type détachable → Type A est la configuration détachable; Type B est la configuration fixe.
• Édition standard: 1992 dimensions fournies; édition 2021 est actuelle → confirmer le contrat, le dessin du navire et les exigences de classe avant la production.
• Dimension nominale: de 52 à 120, y compris la taille nominale 73 → couvre les diamètres de la chaîne d'ancrage applicables de 50 à 52 mm à 114 à 120 mm.
• Masse approximative: 40,5 à 274 kg → pertinente pour la manutention, la planification de l'installation des cloisons, l'emballage et l'estimation du fret.
• Base de matériaux standard: carrosserie SS400 avec acier, laiton, joints, matériaux d'emballage et de maintien spécifiques aux composants → acier inoxydable ou matériaux alternatifs nécessitent un dessin de projet approuvé.
• Installation: soudé à la cloison à chaîne → la norme permet de faire correspondre la carrosserie à une surface de montage courbe si nécessaire.
• Séchage et essai:Les performances du joint et de l'emballage doivent répondre aux exigences d'étanchéité spécifiées → les critères d'essai de pression et d'acceptation d'étanchéité de l'assemblage fini doivent être confirmés par le projet.

Principaux paramètres techniques

Guide de sélection et d'enquête

Étape 1: Confirmer l'édition standard réglementaire, la configuration amovible de type A et la désignation telle que JIS F 2025 A52.

Étape 2: Confirmer le diamètre nominal de la chaîne d'ancrage, la qualité de la chaîne, les données du certificat de chaîne et si la commande concerne une nouvelle construction ou le remplacement d'une prise de câble existante.

Étape 3: indiquer l'arrangement de la chaîne, l'épaisseur / la courbure de la cloison, l'interface d'installation soudée, les détails du renforcement, la direction de la chaîne et l'accès opérationnel disponible.

Étape 4: Confirmer le schéma des matériaux pour la carrosserie, le couvercle, l'épingle, le bouchon, les fixations, le joint, l'emballage, les pièces de support et toute exigence en acier inoxydable ou en matériaux spéciaux.

Étape 5: Confirmer le traitement de surface, le devoir d'étanchéité, tout essai de fonction étanche à l'eau, la procédure de relâchement / réinitialisation, les points d'inspection et la nécessité d'une poignée de couverture.

Étape 6: Confirmer la quantité, le certificat et la portée de la classe, la destination de livraison, le délai de livraison requis, le dessin approuvé, les photos du produit existant et les exigences d'emballage.

La structure

SS400 body | Detachable cover / plug | Pin and stopper assembly | Packing gland | Gasket and packing | Retaining pin and chainlet | Stud bolts and nuts | Welded chain-locker bulkhead interface | Optional cover handle

Installation de serrures à chaîne et avantages de qualité

• Le type A est la configuration JIS détachable, qui permet de libérer la connexion à extrémité amère selon une procédure de récipient contrôlé plutôt que de rester fixée de façon permanente.
• La géométrie de la carrosserie doit être adaptée à la cloison de la serrure; si la surface de montage est courbe, la norme permet d'adapter la carrosserie à la surface d'installation.
• L'alignement de la broche, du bouchon, du couvercle, de la glande d'emballage, du boulon-bouchon et de la pièce de support doit être vérifié ensemble afin que la course de relâchement et la condition de remontage ne soient pas affectées par une distorsion de fabrication.
• Le schéma de matériaux basé sur les composants prend en charge le contrôle séparé du corps structurel, des pièces amovibles, des fixations en laiton, du joint, de l'emballage et des éléments de fil / chaîne de retenue.
• Les caractéristiques du matériau, l'intervalle de remplacement, la pression d'essaiet les critères d'acceptation doivent suivre les spécifications du projet approuvé.
• L'interface de la cloison soudée et la structure du navire environnante doivent être vérifiées par le chantier naval ou le bureau de conception pour le transfert de charge, le renforcement local, l'accès, la protection contre la corrosion et l'inspection.
• L'embrayage du câble doit être vérifié après sa fabrication et son installation selon la procédure convenue; il ne doit pas être représenté comme un frein à vent d'ancrage ou un bouchon de chaîne de pont.

Attributs personnalisés

• Base standard: JIS F 2025:1992 dimensions fournies / JIS F 2025:2021 édition en cours → confirmer quelle édition est contractuellement applicable.
• Type: détachable de type A → différent de la configuration fixe de type B.
• Taille nominale: 52 / 56 / 60 / 64 / 68 / 73 / 78 / 84 / 90 / 95 / 102 / 111 / 120 → sélectionnez selon le diamètre nominal de la chaîne d'ancrage applicable.
• Désignation standard: JIS F 2025 A + numéro nominal → exemple: JIS F 2025 A52.
• Matériau de carrosserie standard: JIS G 3101 SS400 → les autres matériaux composants suivent le schéma de matériaux standard.
• Matériau facultatif: acier inoxydable ou matériau personnalisé → disponible uniquement sous réserve de dessins approuvés, de compatibilité avec la corrosion, de procédure de soudage et d'acceptation du projet.
• Grade de la chaîne d'ancrage: à confirmer → les informations fournies indiquent alternativement jusqu'au grade 2 et au grade 2 / grade 3, de sorte qu'aucune allégation de grade non étayée n'est faite.
• Traitement de surface: Sa 2,5 soufflage + imprégnation epoxy, finition galvanisée ou revêtement de projet → système final dépend du matériau, de la séquence de soudage et des spécifications du revêtement du récipient.
• Exigence de certificat: disponible selon la portée de la commande → certificat du fabricant, traçabilité du matériau, inspection de classe et points de témoins doivent être confirmés avant le devis.

Comment fonctionne- t- il?

Anchor-chain bitter end is connected to the cable clench → The chain is secured at the chain-locker bulkhead during normal service → Retaining parts keep the detachable cover / pin arrangement in position → Under an approved emergency procedure, les pièces de retenue et les pièces détachables sont relâchées dans une séquence contrôlée → L'ensemble est inspecté, réinitialisé et scellé après fonctionnement

Applications

Chain lockers | Anchor-chain bitter-end securing | Medium and large merchant vessels | Cargo ships | Tankers | Bulk carriers | Container vessels | Newbuilding projects | Replacement and retrofit projects

Certifications et avantages

Les certificats et les documents d'inspection peuvent être organisés en fonction des exigences du projet, de la traçabilité des matériaux, du champ d'essai convenu et de la procédure d'approbation de la société de classification.Les sociétés répertoriées ne sont pas automatiquement incluses dans chaque commande.

Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai du fabricant

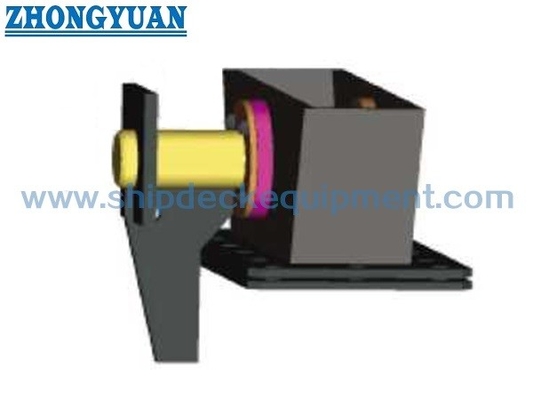

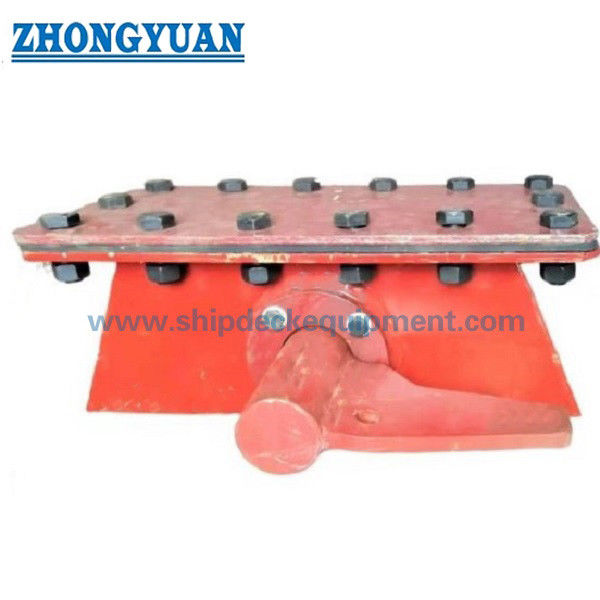

Dessin et photos

Questions fréquentes

Q1: Quelle est la différence entre le JIS F 2025 de type A et de type B?

A1: le type A est la configuration détachable et le type B est la configuration fixe.Le type A est sélectionné lorsque le dispositif du récipient exige une méthode contrôlée de déverrouillage de la connexion de la chaîne d'ancrage..

Q2: Comment choisir la taille nominale correcte?

A2: Sélectionnez le nombre nominal à partir du diamètre de la chaîne d'ancrage applicable et confirmez-le par rapport au dessin du récipient, à la qualité de la chaîne, à la géométrie de la serrure de la chaîne, à l'installation existante, à l'accès au déverrouillage,et édition standard approuvéeLe tableau est une référence de sélection dimensionnelle et non une déclaration de SWL ou de charge de rupture.

Q3: Les essais d'étanchéité à l'eau et la compatibilité de chaîne de niveau 3 sont-ils inclus en standard?

A3: pas automatiquement. la norme actuelle identifie les performances des joints et des emballages liés à l'étanchéité,mais la méthode d'essai étanche à l'eau et les critères d'acceptation doivent être définis par le projetLes déclarations de qualité de chaîne fournies sont en conflit, de sorte que la compatibilité de grade 3 doit être confirmée avant d'être indiquée dans un devis ou une fiche de données.
