Détails sur le produit:

Lieu d'origine: La Chine
Nom de marque: Zhongyuan
Certification: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc.
Numéro de modèle: Standard et adapté aux besoins du client

Conditions de paiement et expédition:

Quantité de commande min: 1
Prix: As per quotation
Détails d'emballage: Palette ou adapté aux besoins du client
Délai de livraison: Selon l'offre
Conditions de paiement: TTT, L/C, etc.
Capacité d'approvisionnement: Satisfaites aux besoins de clients
meilleur prix Contact

Détail Infomation

Norme: JIS F 2320-2003 Matériel: Acier doux, acier inoxydable, inoxydable de duplex, en aluminium,
Matériaux d'emballage: Le néoprène, NBR, salut - NBR, Viton, téflon Essai: Essai de pression hydraulique, essai de tuyau, essai de craie
Dimension: Comme standard ou adapté aux besoins du client, comme dessin du client Type d'application: Étanche, étanche, gaz serré, Huile-serré
type ouvert: La roue de main fonctionnent vite Type se fermant: Articulé
Préparation de surface: sablage à S2.5 + une couche de l'amorce époxyde de magasin, préparation de surface polie, galvanisée Certificats de classification: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA
Mettre en évidence:

Couverture serrée de trappe d'huile de CCS JIS F2320

,

Couverture serrée de trappe d'huile de JIS F2320

,

Couverture de trappe de marine de JIS F 2320-2003

Description de produit

Type couverture s'ouvrante horizontale de JIS F2320 de trappe de réservoir de stockage de pétrole de cargaison de B



Description :

La trappe serrée d'huile marine est principalement utilisée pour des réservoirs de cargaison d'huile pour l'inspection et le dégagement personnels quand l'entrée, avec l'étanchéité de pétrole et de gaz. Le filtre est fait à partir du matériel de lutte contre l'érosion. Des pièces de transmission sont généralement faites d'alliage de cuivre, pour éviter des étincelles provoquées par la couverture ouverte et étroite. Les types serrés de couverture de trappe d'huile sont cercle et ovale. Le diamètre de son diamètre nominal est généralement à 700mm | 1200mm, un trou d'observation dont le diamètre n'est pas moins de 150 millimètres sont avec la couverture de trappe, trou de theobservation est équipé d'une maille huile-serrée d'en cuivre de dispositif et de feu de fermeture de couverture de trappe.



Spécification technique principale :

  1. Norme : JIS F 2320-2003
  2. Matériel : Acier doux, acier inoxydable, inoxydable de duplex, en aluminium,
  3. Matériaux d'emballage : Le néoprène, NBR, salut - NBR, Viton, téflon
  4. Essai : Essai de pression hydraulique, essai de tuyau, essai de craie
  5. Dimension : Comme standard ou adapté aux besoins du client, comme dessin du client,
  6. Type d'application : Étanche, étanche, gaz serré, Huile-serré,
  7. Type ouvert : La roue de main fonctionnent vite
  8. Type se fermant : Articulé
  9. Préparation de surface : sablage à S2.5 + une couche de l'amorce époxyde de magasin, préparation de surface polie, galvanisée, adaptée aux besoins du client disponible.
  10. Certificats de classification : CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA.



Paramètre technique principal

Diamètre nominal D D1 H R D2 A1 A2 B H3 h1
760 760 731 180 760 710 491 436 425 70 144 90
910 910 881 200 910 860 566 506 500 80 164 100
1220 1 220 1 191 240 1220 1170 721 656 695 95 204 115

Diamètre nominal L F1 d1 d2 F a1 d3 d20 d19 E r1 r2
760 320 13 6 110 60 130 85 72 61 62 40 75 55
910 330 146 120 70 140 90 82 71 72 50 80 60
1220 340 156 130 80 150 100 94 81 82 60 85 65

Diamètre nominal r1 r4 r5 d5 d6 d7 d8 d9 dl8 d10 d11 d12 d13 L1 L2
760 125 92 57 66 40 106 150 186 190 64 39 Tr38×7 30 278 197
910 130 97 62 70 44 110 154 190 194 68 43 Tr42×7 34 288 207
1220 135 102 67 76 50 116 160 196 300 74 49 Tr48×8 39 303 222

Diamètre nominal d14 d15 d16 d17 Y h2 b1 b3 H1 h3 h4 Référence
Poids

760 60 M58X2 76 105 60 110 84 64 188 100 115 314
910 64 M62X2 80 109 65 120 85 58 188 100 115 383
1220 72 M70X2 86 115 72 135 94 50 208 120 135 535

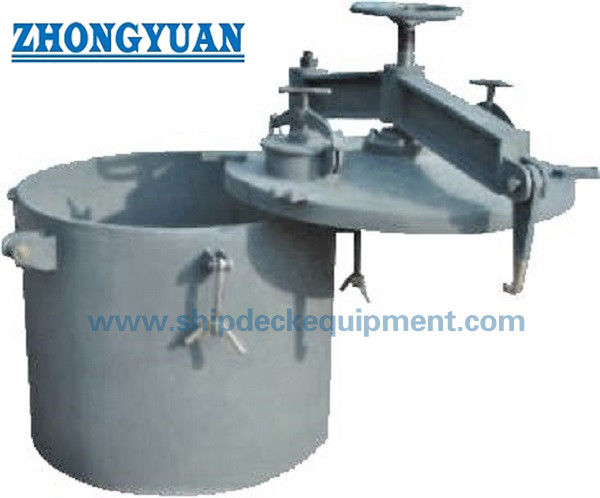

Type couverture s'ouvrante horizontale Marine Outfitting de JIS F2320 de trappe de réservoir de stockage de pétrole de cargaison de B 0

Dessin de type couverture s'ouvrante horizontale Marine Outfitting de JIS F2320 de trappe de réservoir de stockage de pétrole de cargaison de B

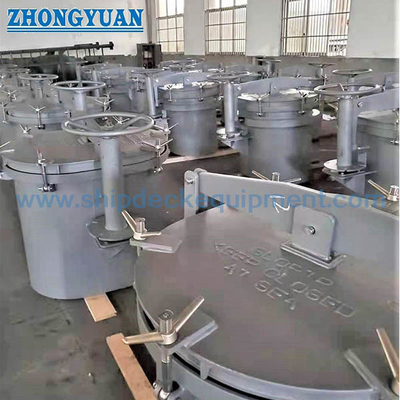

Type couverture s'ouvrante horizontale Marine Outfitting de JIS F2320 de trappe de réservoir de stockage de pétrole de cargaison de B 1Type couverture s'ouvrante horizontale Marine Outfitting de JIS F2320 de trappe de réservoir de stockage de pétrole de cargaison de B 2
