La forme DF DS de JIS F 2014 a fermé le type 3 bateau de guide-câble de Shipside de rouleaux amarrant l'équipement
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Zhongyuan |
| Certification: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numéro de modèle: | Standard et adapté aux besoins du client |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | As per quotation |
| Détails d'emballage: | Palette ou adapté aux besoins du client |
| Délai de livraison: | Selon l'offre |
| Conditions de paiement: | TTT, L/C, etc. |
| Capacité d'approvisionnement: | Satisfaites aux besoins de clients |
|
Détail Infomation |
|||
| Norme technique: | JIS F 2014-1987 | Type: | DF&DS A FERMÉ LE TYPE |
|---|---|---|---|
| Diamètres de rouleau: | 150~450mm | Rouleau non.: | 3 rouleaux |
| Poids de rouleau: | 53.8~650kg | Matériaux: | Acier doux, C-manganèse acier, acier inoxydable, acier de bâti, fonte nodulaire |
| préparation de surface: | sablage à S2.5 + une couche de l'amorce époxyde de magasin, préparation de surface galvanisée, polie | Certificats de classification: | CCS, NK, la BV, ABS, DNV-GL, la LR, Kr, IRS, RS, etc. |
| Mettre en évidence: | Le type fermé de l'aérogare à bord,3 Rouleaux à bord du navire,JIS F 2014 La ligne de navigation à bord |
||
Description de produit

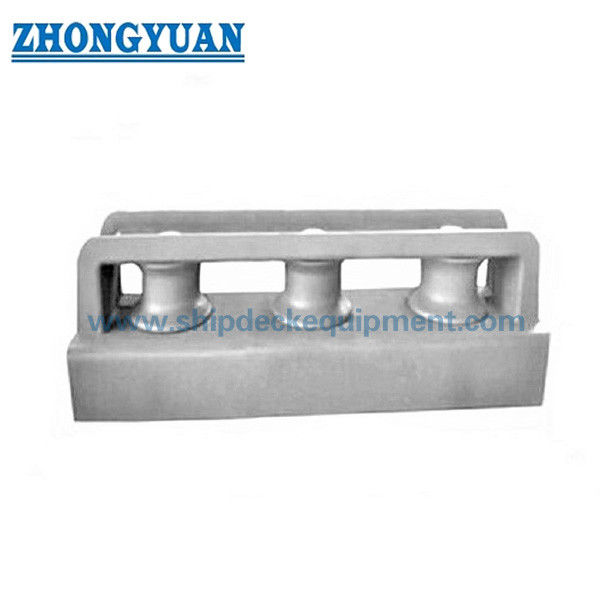

La forme DF DS de JIS F 2014 a fermé le type 3 bateau de guide-câble de Shipside de rouleaux amarrant l'équipement
Description :
Le type fermé DF DS de rouleau de guide-câble peut s'appeler a fermé trois rouleaux de guide-câble. Le guide-câble est installé sur les plate-formes de bateau et mène la direction des cordes. En outre, ce produit sont certifiés par SIGC. Et nous pouvons produire les guides-câble réguliers pour votre condition. Si vous êtes intéressé par nos produits, veuillez n'hésiter non à nous contacter.
Spécification technique principale :
1. Norme technique : JIS F 2014-1987
2. type : DF&DS A FERMÉ LE TYPE
3. Diamètres de rouleau : 150~450mm
4. Rouleau non : 3 rouleaux
5. Poids de rouleau : 53.8~650kg
6. Matériaux : Acier doux, C-manganèse acier, acier inoxydable, acier de bâti, fonte nodulaire
7. Préparation de surface : sablage à S2.5 + une couche de l'amorce époxyde de magasin, préparation de surface galvanisée, polie, adaptée aux besoins du client disponible.
8. Certificats de classification : CCS, NK, la BV, ABS, DNV-GL, la LR, Kr, IRS, RS, etc.
9. Peut être adapté aux besoins du client
Paramètre technique principal :
| Diamètre nominal. | D | L | Je | I1 | I2 |
| 150 | 150 | 1440 | 420 | \ | 300 |
| 200 | 200 | 1720 | 530 | \ | 330 |
| 250 | 250 | 2070 | 640 | \ | 395 |
| 300 | 300 | 2360 | 750 | \ | 430 |
| 350 | 350 | 2750 | 860 | \ | 515 |
| 400 | 400 | 3070 | 970 | \ | 565 |
| 450 | 450 | 3440 | 1080 | \ | 640 |
| Nominal Diamètre. |
Rouleau | Bush | ||||||||||||||
| D | D1 | D2 | H | h | h1 | h2 | Mn. t |
r | r1 | r2 | t8 | t9 | D3 | h1 | T1 | |
| 150 | 150 | 240 | 220 | 160 | 58 | 50 | 5 | 10 | 45 | 20 | 17 | 18 | 10 | 61 | 50 | 8 |
| 200 | 200 | 310 | 280 | 190 | 67 | 60 | 6 | 10 | 55 | 24 | 21 | 20 | E/S | 76 | 60 | 8,5 |
| 250 | 250 | 380 | 340 | 220 | 72 | 70 | 6 | 10 | 65 | 28 | 25 | 25 | 10 | 87 | 70 | 9 |
| 300 | 300 | 440 | 400 | 240 | 86 | 75 | 7 | 12 | 75 | 32 | 28 | 30 | 12 | 102 | 75 | 9,5 |
| 350 | 350 | 500 | 455 | 260 | 95 | 80 | 8 | 16 | 85 | 36 | 30 | 32 | 16 | 117 | 80 | 10 |
| 400 | 400 | 560 | 520 | 280 | 105 | 85 | 8 | 19 | 90 | 40 | 40 | 35 | 19 | 128 | 85 | 10.S |
| 450 | 450 | 620 | 580 | 290 | 105 | 90 | 8 | 19 | 90 | 45 | 45 | 35 | 19 | 141 | 90 | 10,5 |
| Nominal Diamètre. |
Joint | Pin | Seat et appui | |||||||||||||
| D5 | D6 | t.2 | d | d 1 | T3 | l | l1 | l2 | l3 | H1 | H2 | H3 | L | L1 | L2 | |
| 150 | 10 0 | 62 | 7 | 60 | 70 | 10 | 217 | 46 | 101 | 10 | 167 | 2 | 190 | 200 | 75 | 50 |
| 200 | 120 | 77 | 8 | 75 | 90 | 10 | 263 | 55 | 125 | 15 | 197 | 2 | 230 | 230 | 75 | 50 |
| 250 | 140 | 87 | 9 | 85 | 105 | 12 | 295 | 60 | 145 | 20 | 229 | 3 | 265 | 270 | 100 | 75 |
| 300 | 180 | 102 | 10 | 100 | 125 | 14 | 331 | 65 | 160 | 25 | 249 | 3 | 320 | 300 | 100 | 75 |
| 350 | 220 | 117 | 11 | 115 | 140 | 16 | 351 | 65 | 175 | 25 | 269 | 3 | 350 | 350 | non | 90 |
| 400 | 260 | 128 | 12 | 1 25 | 155 | 18 | 381 | 70 | 190 | 30 | 291 | 4 | 380 | 400 | 110 | 90 |
| 450 | 280 | 141 | 12 | 138 | 170 | 20 | 410 | 75 | 190 | 30 | 300 | 4 | 410 | 450 | 125 | 100 |
| Nominal Diamètre. |
Seat et appui | Vis de réglage pour Bush | Morceau de contrôle | |||||||||||||
| L3 | D7 | D8 | B | t4 | t5 | r5 | r6 | W1 | W2 | Boulon Nominal Diamètre. |
Boulon Longueur |
Non. | a | b | C | |
| 150 | 75 | 100 | 62 | 220 | 10 | 8 | 70 | 40 | 8 | 7 | M6 | 12 | 4 | 25 | 45 | 24 |
| 200 | 75 | 120 | 77 | 280 | 14 | 10 | 70 | 40 | 10 | 8 | M6 | 12 | 4 | 28 | 62 | 38 |
| 250 | 100 | 140 | 87 | 340 | 14 | 10 | 80 | 40 | 10 | 8 | Milliseconde | 20 | 4 | 35 | 85 | 50 |
| 300 | 100 | 180 | 102 | 400 | 18 | 14 | 80 | 60 | 13 | 10 | M8 | 20 | 4 | 40 | 95 | 60 |
| 350 | 125 | 220 | 17 | 从 50 | 18 | 14 | 90 | 60 | 13 | 10 | Milliseconde | 20 | 4 | 46 | 105 | 70 |
| 400 | 125 | 260 | 128 | 520 | 20 | 16 | 100 | 60 | 14 | 12 | Milliseconde | 20 | 4 | 55 | 125 | 80 |
| 450 | 150 | 280 | 141 | 580 | 25 | 16 | 110 | 70 | 14 | 12 | Milliseconde | 20 | 4 | 65 | 135 | 90 |
Les dessins de la forme DF DS de JIS F 2014 ont fermé le type 3 bateau de guide-câble de Shipside de rouleaux amarrant l'équipement
